Se a anilha estiver intacta, proceda do seguinte
modo:
1. Verifique e limpe a câmara do óleo.
2. Lubrifique com óleo as superfícies que estão em
contacto com o empanque.
3. Introduza o novo empanque (pos. 105), utili-
zando a anilha de plástico incluída no kit.
4. Aperte os parafusos (pos. 188a) que fixam o
empanque a 16 Nm.
5. Monte o impulsor. Certifique-se de que a chave
(pos. 9a) está correctamente colocada.
6. Coloque e aperte o parafuso (pos. 188a), fixando
o impulsor a 22 Nm.
7. Coloque o corpo da bomba (pos. 50).
8. Coloque e aperte a abraçadeira (pos. 92).
9. Abasteça a câmara do óleo com óleo. Consulte a
secção 11.8 Mudança do
Para ajustar a folga do impulsor, consulte a secção
11.4 Ajuste da folga do impulsor.
11.8 Mudança do óleo
A cada 3000 horas de funcionamento ou pelo menos
uma vez por ano, mude o óleo na câmara do óleo,
conforme descrito abaixo.
Caso o empanque tenha sido substituído, o óleo
também deverá ser mudado. Consulte a secção
11.7 Verificação/substituição do
Drenagem do óleo
Aviso
Ao desapertar os parafusos da câmara do
óleo, tenha em atenção que pode ter ocor-
rido acumulação de pressão na câmara.
Não retire os parafusos enquanto a pres-
são não for totalmente aliviada.
1. Desaperte e retire os dois parafusos do óleo para
permitir a drenagem do óleo da câmara do óleo.
2. Verifique se existem impurezas e água no óleo.
Se o empanque tiver sido retirado, o óleo dar-
lhe-á uma boa indicação do estado do empan-
que.
O óleo usado deve ser eliminado de
Nota
acordo com as regulamentações locais.
378
óleo.
empanque.
Abastecimento com óleo, bomba na horizontal
Consulte a fig. 16.
1. Coloque a bomba numa posição em que esta
fique deitada sobre a carcaça do estator e a
flange de descarga e os parafusos do óleo
fiquem virados para cima.
2. Abasteça a câmara do óleo através do orifício
superior até que o óleo comece a sair pelo orifí-
cio inferior. O nível do óleo está agora correcto.
Para a quantidade de óleo, consulte a secção
11.3 Inspecção.
3. Coloque ambos os parafusos do óleo, utilizando
o material vedante incluído no kit. Consulte a
secção 11.9 Kits de reparação.
Abastecimento
com óleo
Nível do óleo

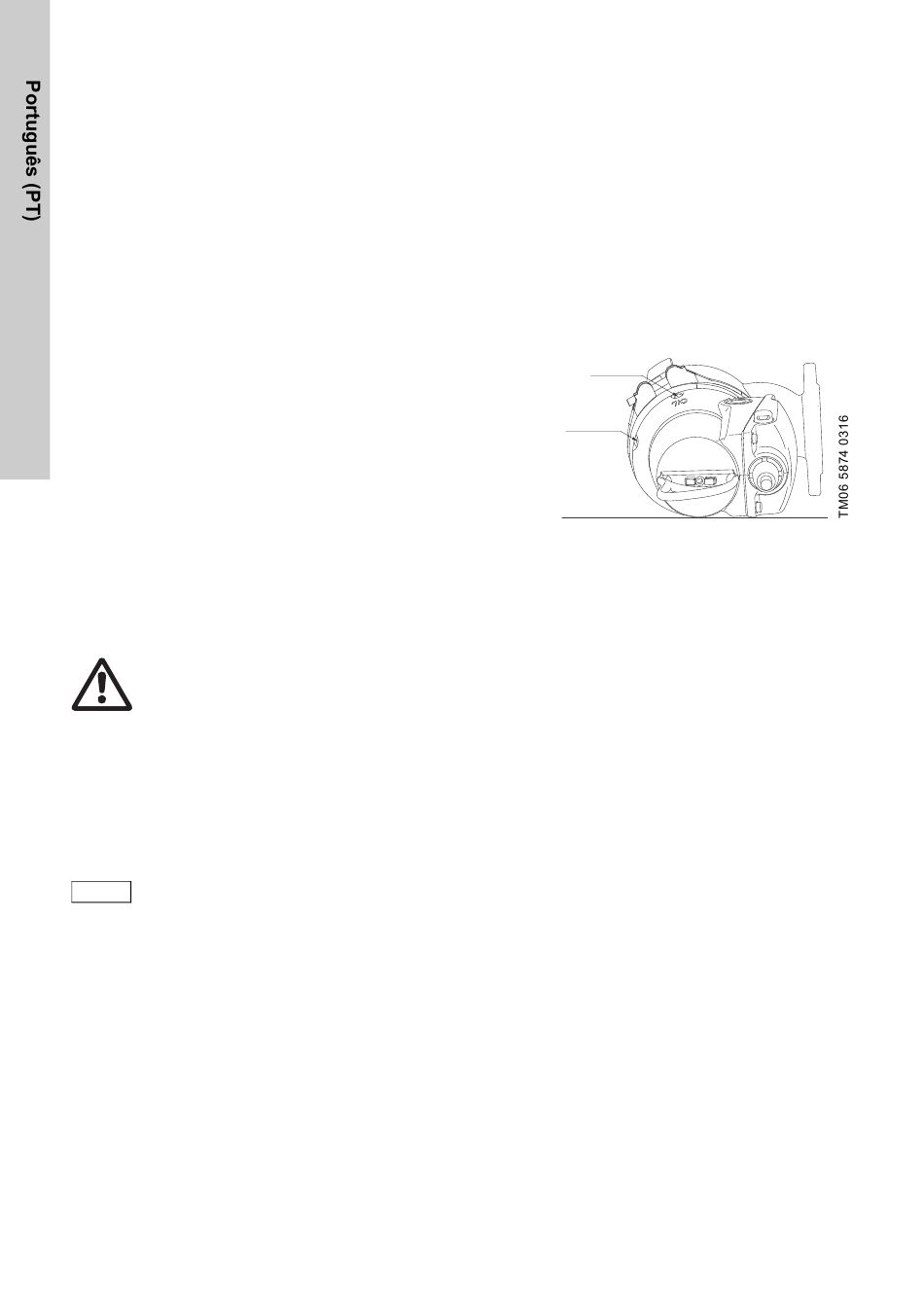

Fig. 16 Orifícios de enchimento de óleo
Abastecimento com óleo, bomba na vertical
1. Coloque a bomba sobre uma superfície plana e
horizontal.
2. Abasteça a câmara do óleo através de um dos
orifícios, até que o óleo comece a sair pelo outro
orifício. Para a quantidade de óleo, consulte a
secção 11.3 Inspecção.
3. Coloque ambos os parafusos do óleo, utilizando
o material vedante incluído no kit. Consulte a
secção 11.9 Kits de reparação.
