8.3 Podłączenie elektryczne - pompy
trójfazowe
Silnik pompy jest zaprojektowany w taki sposób, że
kolejność faz na tablicy rozdzielczej jest zgodna
z kierunkiem ruchu wskazówek zegara (może być
określany przez czujnik kolejności faz). Pompa nie
włącza się, kiedy kolejność faz jest nieprawidłowa.
Kiedy czujniki suchobiegu są pokryte cieczą,
a pompa nie włącza się, to przyczyną może być
nieprawidłowa kolejność faz. Należy zamienić L1
i L2.

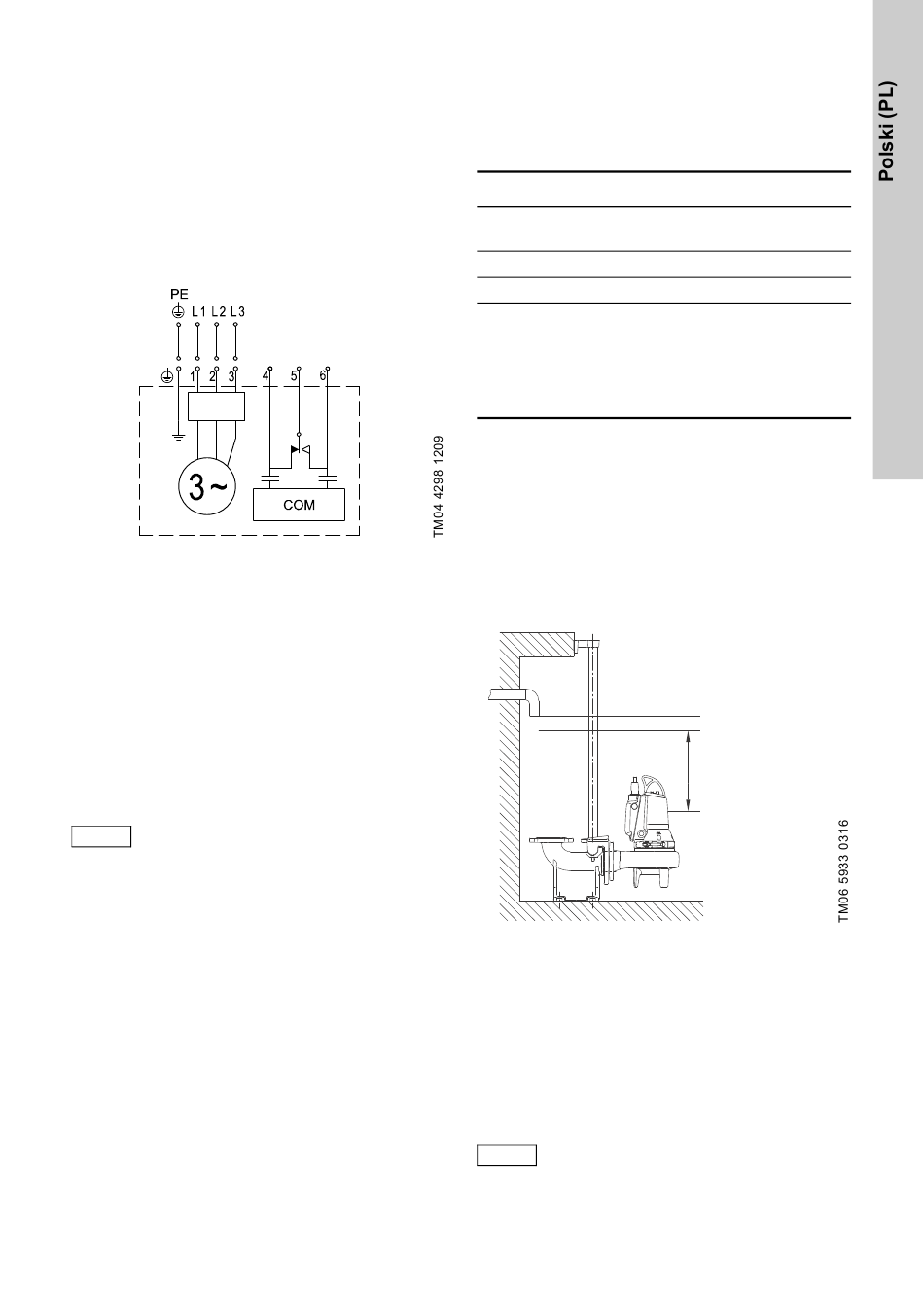

Rys. 6 Schemat połączeń dla pomp
trójfazowych
8.4 Przekaźnik alarmowy/przyłącze
komunikacyjne
Pompa posiada wyjście przekaźnika alarmowego.
Dostępne są styki NZ i NO, które można wykorzystać
według własnych potrzeb, np. do uruchamiania
alarmu dźwiękowego lub optycznego. Maksymalne
obciążenie przekaźnika wynosi 230 VAC 2 A.
Alternatywnie przewody 4 i 6 można wykorzystać do
komunikacji zewnętrznej przez interfejs CIU.
Jeżeli podłączono interfejs komunikacyjny
CIU, nie należy używać przekaźnika.
RADA
Interfejs CIU jest wyposażony
w przekaźnik, który obsługuje funkcję
alarmową.
Zob. przykładowy schemat instalacji w dokumentacji
dostarczonej z interfejsem CIU.

9. Konfiguracja

9.1 Nastawy domyślne
Pompa jest dostarczana z następującymi nastawami
domyślnymi.
Parametr
Zabezpieczenie przed
równoczesnym startem pomp.
Poziom zał.
Alarm wysokiego poziomu
System zabezpieczenia przed
zablokowaniem podczas
postoju:
Częstotliwość
Czas
W razie konieczności zmiany jednego lub kilku
z powyższych parametrów należy użyć opcjonalnego
interfejsu komunikacyjnego CIU i aplikacji Grundfos
GO.
Interfejs komunikacyjny CIU może być przyłączany
okresowo do celów konfiguracji. W przypadku braku
interfejsu CIU do zmiany parametrów można
wykorzystać narzędzie Grundfos PC Tool. Więcej
informacji znajduje się w instrukcji instalacji i obsługi
interfejsu komunikacyjnego CIU.
Rys. 7 Poziomy załączania i wyłączania
9.2 Naprzemienność pracy pomp
Jeżeli w tej samej studzience zamontowano kilka
pomp (do czterech), zintegrowany w pompach
logiczny układ sterujący zapewnia równomierny
rozkład obciążenia pomp w czasie.
Przełączanie odbywa się zgodnie z opatentowaną
metodą w oparciu o pomiar poziomu cieczy
w studzience.
Ciśnienie atmosferyczne może wpływać
RADA
na sekwencję przełączania pomp.
0,9 - 1,5 kW
Wył.
25 cm
+ 10 cm
3 dni
2 s
Alarm
Poziom
Poziom wył.
