8. Elektromos bekötés
A szivattyút tilos frekvenciaváltóról
Vigyázat
üzemeltetni.
Az elektromos csatlakoztatásokat a helyi
előírásoknak megfelelően kell kivitelezni.
Figyelmeztetés
Csatlakoztassa a szivattyút egy
elektromos kapcsolópanelhez, a helyi
előírásoknak megfelelően. Az elektromos
kapcsolópanel jellemzően tartalmaz
olvadóbiztosítókat, főkapcsolót és olyan
érintésvédelmi kapcsolót (földzárlat
védelem), amelynek érintkező
szétválasztás megfelel az EN 60204-1,
5.3.2. szabványnak.
A főkapcsolónak lezárhatónak kell lennie
a 0 helyzetben. A típus és
a követelmények az EN 60204-1, 5.3.2
szabványban megadottaknak megfelelőek.
A szivattyú tartalmazza a motorvédő
kapcsolót és minden logikai vezérlő
elemet.
Figyelmeztetés
A szivattyú telepítése után maradnia kell
még legalább 3 m szabad kábelnek
a maximális folyadékszint fölött.
Figyelmeztetés
Ha a szivattyú adattábláján megtalálható
az Ex jelölés, győződjön meg arról, hogy
a szivattyút az ebben az utasításban
leírtak szerint csatlakoztatták.
Figyelmeztetés
A szivattyú robbanásvédelmének
minősítése CE Ex II 2 G, Ex bcd IIB T4 Gb.
Lásd az 5. Minősítések
A telepítés helyének védelmi besorolását
minden egyes esetben ellenőriztetni kell
a helyi tűzvédelmi hatósággal.
A CIU egységet, ha alkalmazzák (lásd
a

8.1 CIU

című részt), tilos potenciálisan
robbanásveszélyes környezetbe telepíteni.
Figyelmeztetés
Robbanásbiztos szivattyúknál
gondoskodjon arról, hogy a külső földkábel
csatlakoztatva legyen a szivattyún lévő
külső földkábel kivezetéshez egy rögzített
kábelbilinccsel ellátott vezetővel. Tisztítsa
meg a külső földkábel csatlakozási
felületét, és szerelje fel a kábelbilincset.
A földelő vezető keresztmetszete legyen
2
legalább 4 mm
típusú, sárga vagy zöld.
Győződjön meg róla, hogy
a földelőcsatlakozó korrózió ellen védett.
című részt.
, pl. H07 V2-K (PVT 90 °)
Figyelmeztetés
A szivattyú szárazon futása tilos.
A tápfeszültség és a frekvencia a szivattyú
adattábláján van jelezve. A feszültség toleranciát
lásd a 13. Műszaki adatok
Gondoskodjon arról, hogy a motor megfeleljen
a telepítés helyszínén rendelkezésre álló elektromos
hálózatnak.
Minden szivattyún 10 m hosszú tápkábel van,
szabad kábelvéggel.
Figyelmeztetés
A szivattyú telepítése és első beindítása
előtt szemrevételezéssel ellenőrizze
a kábel állapotát a rövidzárlat
elkerülésének érdekében.
A tápkábel esetleges cseréjét csak
Vigyázat
a Grundfos vagy az általa erre feljogosított
szerviz végezheti.
8.1 CIU
A Grundfos CIU (CIU = Communication Interface
Unit) kommunikációs illesztőegységként szolgál az
SL1 vagy SLV AUTO
ADAPT
adatkommunikációs hálózat között. CIU jelentése:
kommunikációs interfész egység.
A CIU egység opcionális. Keresse a külön, az
egységgel együtt szállított telepítési és üzemeltetési
utasításban.
8.2 Elektromos bekötés - egy-fázisú
szivattyúk
A szivattyú egy szabadalmaztatott indítási funkcióval
van ellátva, ami kiküszöböli az indítókondenzátor
szükségességét. Az üzemi kondenzátor be van
építve a szivattyúba.

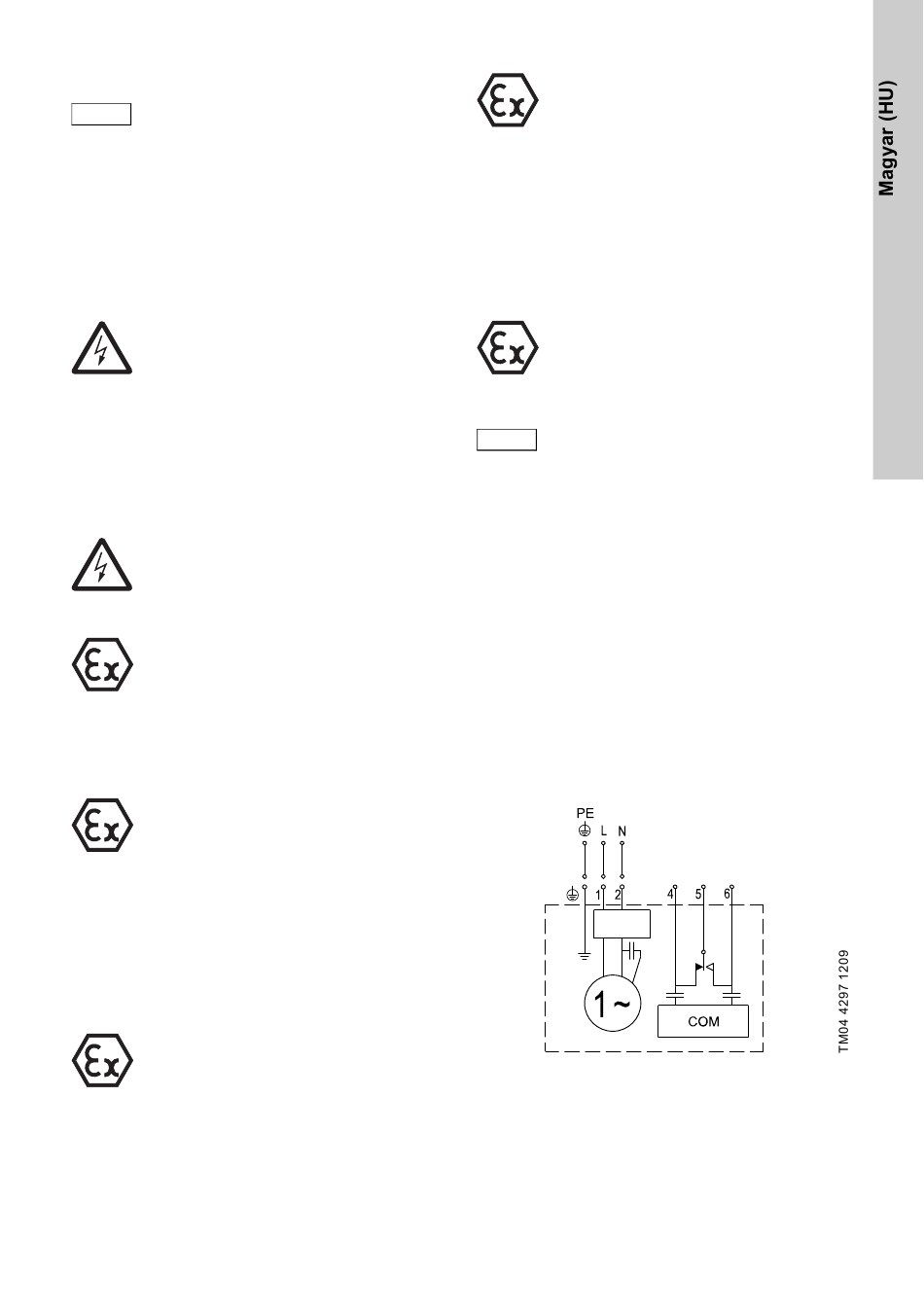

5. ábra Egyfázisú szivattyú bekötési rajza
című részben.
szivattyú és a fő
2 A 230 V AC
