8.3 Elektriskais savienojums - trīsfāžu
sūkņi
Sūkņa motors ir veidots tā, ka fāžu secība elektrības
panelī ir pulksteņa rādītāja kustības virzienā (var
noteikt ar fāžu secības detektora palīdzību). Sūknis
neieslēdzas, kamēr nav nodrošināta pareiza fāžu
secība.
Ja bezšķidruma darbības indikācijas sensorus
pārklāj šķidrums un sūknis neieslēdzas, cēlonis var
būt nepareiza fāžu secība. Jāsamaina vietām L1 un
L2.

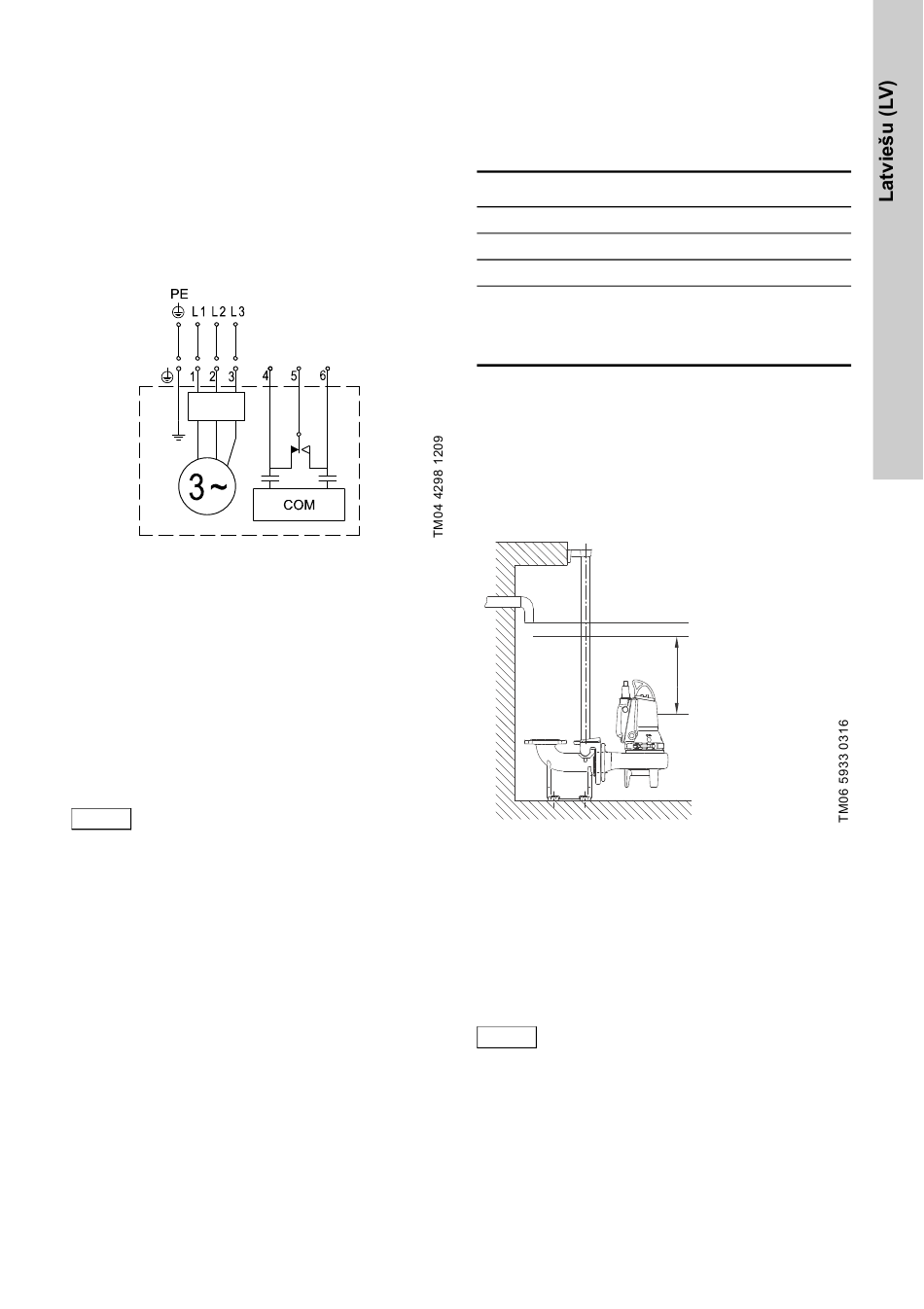

6. ilustr. Elektriskā shēma trīsfāžu sūkņiem
8.4 Signālreleja/komunikācijas
savienojums
Sūknī ir integrēts signālreleja izvads. Ir pieejami
normāli saslēgtie (NC) un normāli nesaslēgtie
kontakti (NO), ko iespējams izmantot atbilstoši
nepieciešamībai, piemēram, akustiskam vai
vizuālam avārijas signālam. Releju maksimālā
noslodze ir 230 V maiņstrāva, 2 A.
Ārējai komunikācijai ar ierīces CIU starpniecību var
izmantot vadus 4 un 6.
Ja ir pievienota ierīce CIU, releju nedrīkst
Piezīme
lietot. Ierīcē CIU ir iekļauts relejs, kas
pārņem avārijsignalizācijas funkciju.
Skatīt montāžas shēmas piemēru ar ierīci CIU
piegādātajā dokumentācijā.
9. Konfigurācija
9.1 Noklusējuma iestatījumi
Sūknis tiek piegādāts no izgatavotājuzņēmuma ar
šādiem noklusējuma iestatījumiem.
[parametrs]
Ieslēgšanas aizkave (nejauša) Izsl.
Ieslēgšanas līmenis
Augsta līmeņa signalizācija
Pretieķīlēšanās:
Intervāls
Ilgums
Ja jāmaina viens vai vairāki iepriekš minētie
parametri, jāizmanto papildu CIU ierīce kopā ar
Grundfos GO.
Ierīci CIU īslaicīgi var pievienot konfigurācijas
mērķiem. Ja CIU ierīce nav pieejama, parametrus
iespējams mainīt, izmantojot Grundfos PC-tool. Lai
iegūtu plašāku informāciju, skatiet ierīces CIU
uzstādīšanas un ekspluatācijas instrukcijas.
7. ilustr. Ieslēgšanas un izslēgšanas līmeņi
9.2 Sūkņu maiņa
Ja vienā šahtā ir uzstādīti vairāki sūkņi (līdz četriem),
sūknī iebūvētā vadības loģika nodrošina laika gaitā
vienmērīgu slodzes sadali starp sūkņiem.
Maiņa tiek izpildīta saskaņā ar patentētu metodi,
balstoties uz šahtā esošā šķidruma līmeņa
mērīšanu.
Barometriskais spiediens var ietekmēt
Piezīme
mainīgās darbības secību.
0,9 - 1,5 kW
25 cm
+ 10 cm
3 dienas
2 s
Avārijsignali-zācija
Ieslēgšana
Izslēgšana
