8. Elektrické pripojenie
Čerpadlo nesmie byť v prevádzke
Pozor
s frekvenčným meničom.
Vykonajte elektrické pripojenie podľa miestnych
predpisov.
Upozornenie
Čerpadlo musí byť pripojené na elektrický
rozvádzač v súlade s miestnymi predpismi.
Typický elektrický rozvádzač obsahuje
poistky, hlavný vypínač a ochranný istič
s oddelenými kontaktmi podľa EN 60204-1,
5.3.2.
Musí byť možné prepnúť sieťový vypínač
do polohy 0. Typ a požiadavky podľa
normy EN 60204-1, 5.3.2.
Čerpadlo má zabudovaný ochranný
motorový istič a kompletnú riadiacu logiku.
Varovanie
Po inštalácii čerpadla musia byť nad
maximálnou úrovňou kvapaliny minimálne
3 metre voľného kábla.
Upozornenie
Ak má čerpadlo na typovom štítku značku
Ex, uistite sa, či je čerpadlo pripojené
v zhode s pokynmi uvedenými v tejto
príručke.
Upozornenie
Klasifikácia ochrany čerpadla pred
výbuchom je CE Ex II 2 G, Ex bcd IIB T4
Gb. Pozri časť 5.
Vhodnosť čerpadla pre miesto inštalácie
podlieha v každom jednotlivom prípade
schváleniu príslušného miestneho orgánu.
Ak je použitá jednotka CIU (viď časť
8.1 CIU), nesmie byť nainštalovaná
v potenciálne výbušnom prostredí.
Upozornenie
U čerpadiel určených do prostredia
s nebezpečenstvom výbuchu skontrolujte,
či externý vodič uzemnenia je pripojený na
externú svorku uzemnenia čerpadla cez
vodič so zabezpečovacou káblovou
svorkou. Povrch externého uzemnenia
vyčistite a nasaďte káblovú svorku.
Prierez uzemňovacieho vodiča musí byť
najmenej 4 mm
90 °) žltý alebo zelený.
Uistite sa, či je uzemnenie chránené proti
korózii.
Upozornenie
Čerpadlo nesmie bežať bez kvapaliny.
Schválenia.
2
, napr. typ H07 V2-K (PVT
Hodnoty napájacieho napätia a frekvencia sú
uvedené na typovom štítku čerpadla. Pre zistenie
tolerancie napätia pozri časť
Overte si, že motor je vhodný pre napájací zdroj
v mieste inštalácie.
Všetky čerpadlá sú dodávané s 10 m káblom
a voľným koncom kábla.
Upozornenie
Pred inštaláciou a prvým spustením
čerpadla skontrolujte, či nie sú na kábli
viditeľné chyby, aby ste predišli možnému
skratu.
Možnú výmenu kábla musí vykonať servis
Pozor
Grundfos alebo autorizovaný servis firmy
Grundfos.

8.1 CIU

Grundfos CIU sa používa ako komunikačné
rozhranie medzi čerpadlom SL1 alebo SLV
AUTO a hlavnou dátovou komunikačnou
ADAPT
sieťou. CIU znamená "Jednotka komunikačného
rozhrania".
Jednotka CIU je voliteľná. Pozri zvláštny inštalačný
a prevádzkový návod dodávaný spolu s jednotkou.
8.2 Elektrické pripojenie - jednofázové
čerpadlá
Čerpadlá majú patentovanú spúšťaciu funkciu, ktorá
vylučuje potrebu spúšťacieho kondenzátora.
Prevádzkový kondenzátor je zabudovaný v čerpadle.

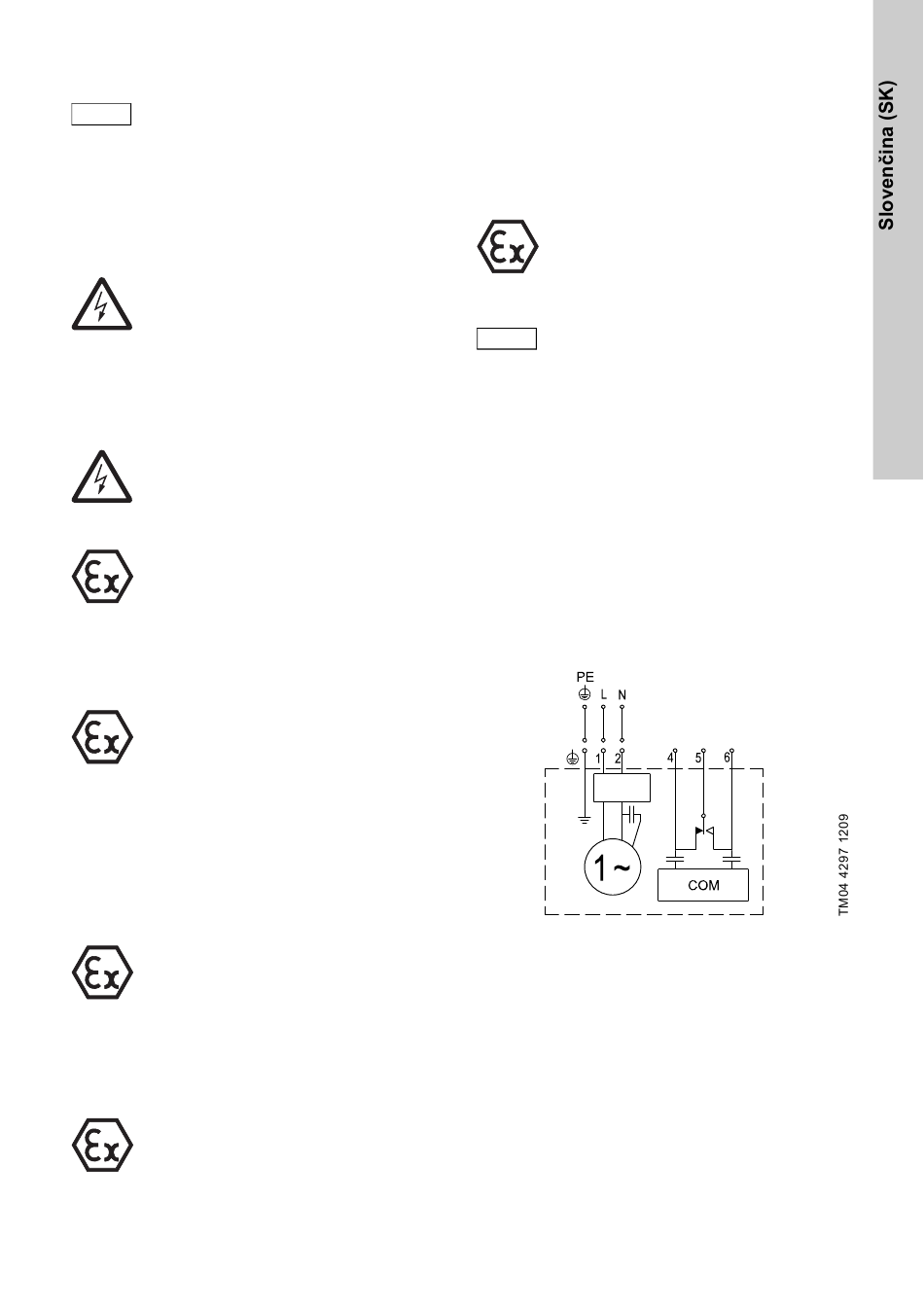

Obr. 5 Schéma zapojenia jednofázových
čerpadiel
13. Technické údaje.
2 A 230 VAC
