Design von ein Verdichter- und Verflüssigerregelung
Vorgangsweise:
1. Fertigen Sie eine Skizze der aktuellen Anlage an.
2. Kontrollieren Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse vorgenommen werden
müssen.
4. Benutzen Sie ein Planungsschema. / Notieren Sie alle Anschlüs-
se./ Zusammenzählen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? -
Wenn nicht, lässt sich dies durch Änderung eines Ein/Aus-Ein-
gangssignals von einem Spannungssignal in ein Kontaktsignal
erzielen, oder ist ein Ausbaumodul vorzusehen?
6. Beschließen Sie, welche Ausbaumodule angewandt werden
sollen.
7. Kontrollieren Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Verkoppeln der Module.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia-
gramm an.
12. Spannungsversorgung / Trafogröße.
1

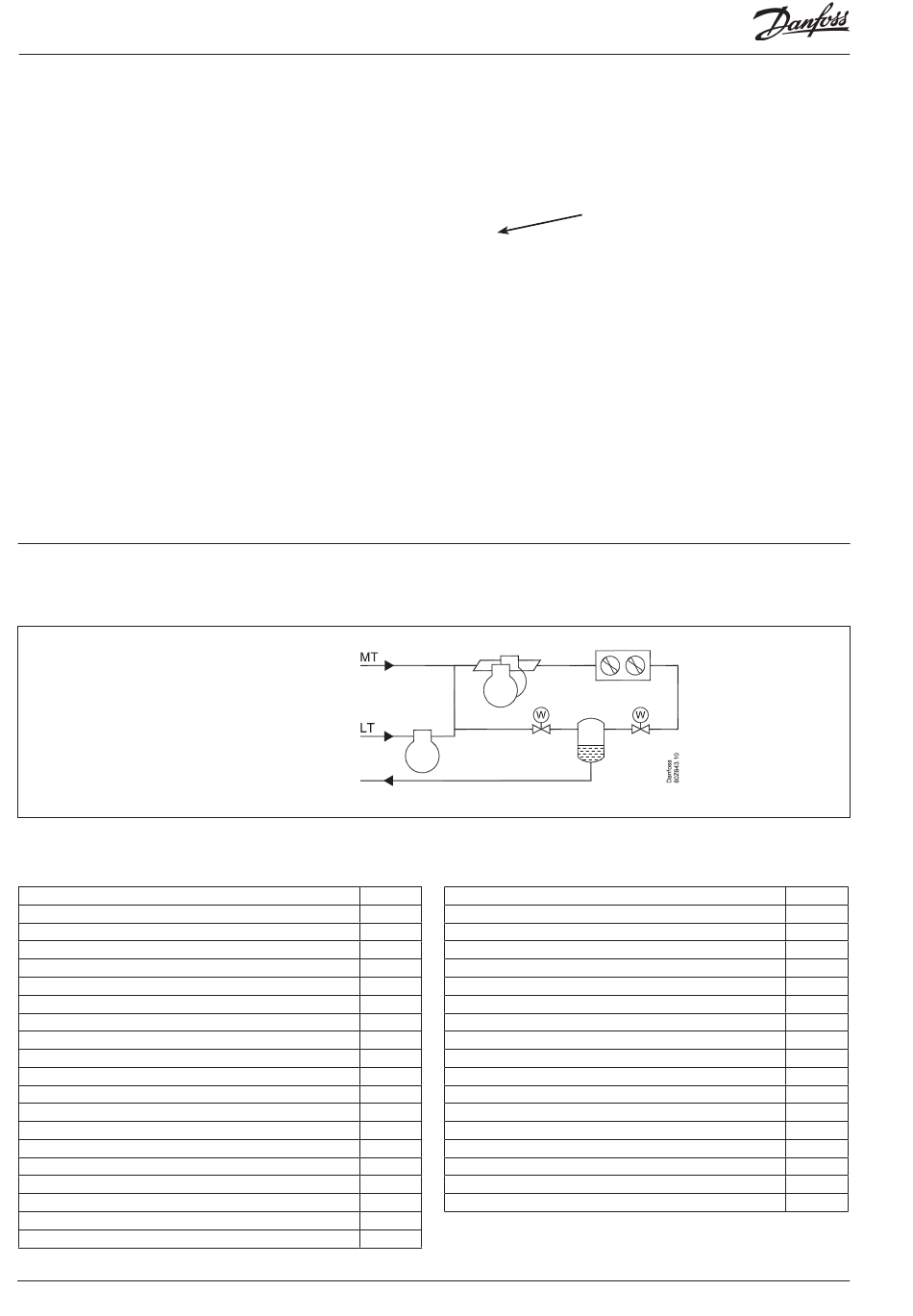

Skizze
Fertigen Sie eine Skizze der aktuellen Anlage an.
2
Verdichter und Verflüssigerfunktionen
Anwendung
Regelung von einer Verdichtergruppe NK
Regelung von einer Verflüssigergruppe TK
Regelung von einem Gaskühler
Regelung des CO 2 Sammlerdrucks
Regelung von Verdichterleistung
Regelungsfühler. Entweder P0
PI-Regelung
Max. Anzahl Verdichter stufen auf NK
Max. Anzahl Verdichter stufen auf TK
Max. Anzahl Entlastungen je Verdichter
Gleiche Verdichterleistungen
Unterschiedliche Verdichterleistungen
Drehzahlregelung von 1 oder 2 Verdichtern
Betriebszeitausgleich
Min. Wiedereinschaltzeit
Min. On-zeit
Flüssigkeitseinspritzung in die Saugleitung
Externer start/stop von Verdichtern
34
AK-PC 772
x
x
x
x
x
x
3 (2)
2
3
x
x
x
x
x
x
x
x
Leistungsregler RS8GU203 © Danfoss 2015-03
Folge diese 12
Punkte.
Öl management
Öl-Ausgleichung
Saugdruck Sollwert
Übersteuerung durch P0-Optimierung
Übersteuerung durch "Nacht-anhebung"
Übersteuerung durch "0 -10 V signal"
Regelung des Gaskühlers
Regelungsfühler = Sgc
Stufen-Schaltung
Max. Anzahl Stufen
Drehzahl-Regelung
Stufen- und Drehzahl-regelung
Drehzahl-Regelung 1. Stufe
Begrenzung der Drehzahl während des Nachtbetriebs
Wärmerückgewinnungsfunktion für Leitungswasser oder Raum
Gaskühler Sollwert
Fließender Sollwert
Sollwerteinstellung für Wärmerückgewinnungsfunktion
x
x
x
x
x
x
4
x
x
x
x
x
x
x
AK-PC 772
