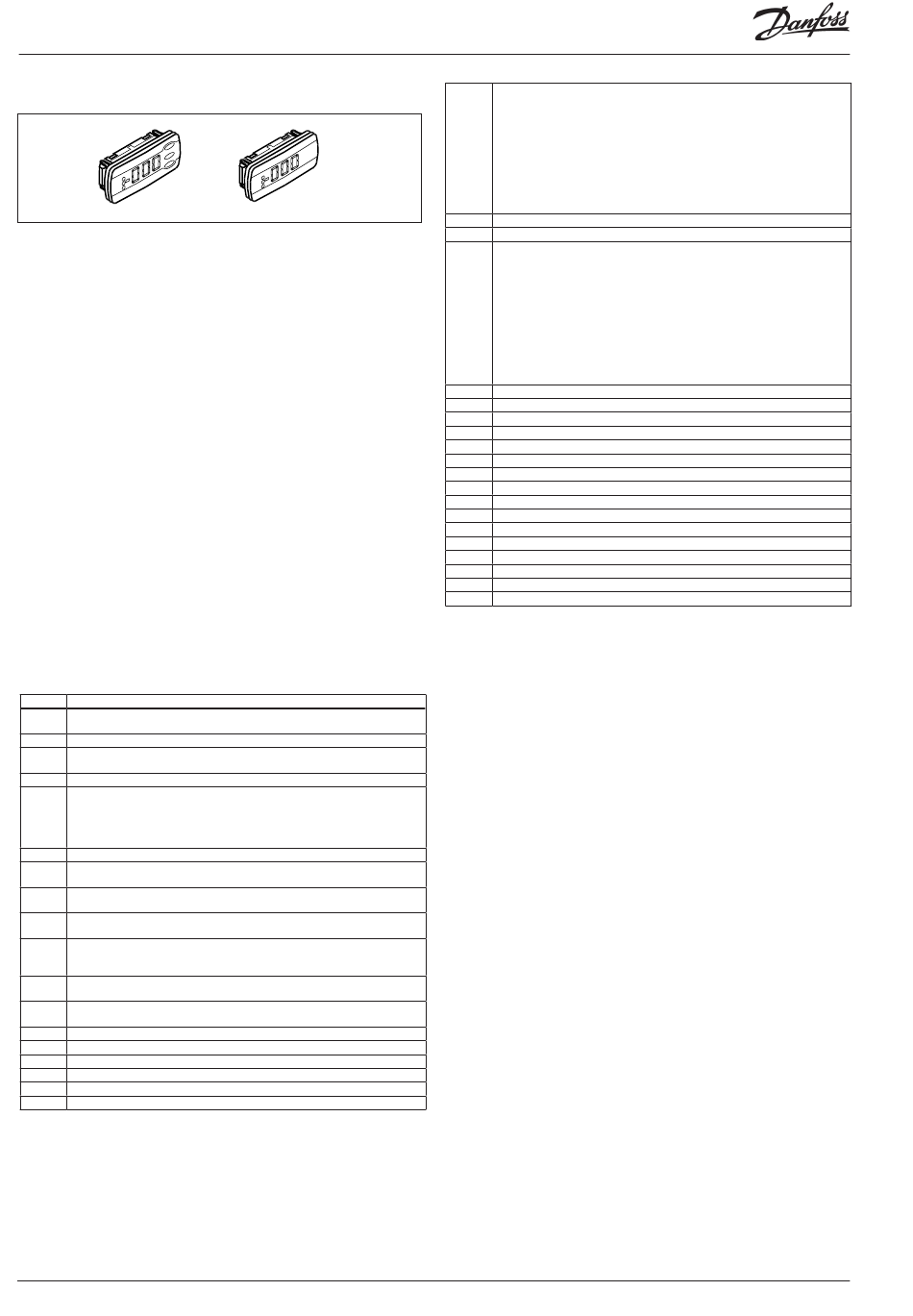

Anzeige des Saugdrucks und Verflüssigungsdrucks
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
Saugdruckregel.temp. NK
Ps-NK
Ps-NK Druck
Ps-TK
PS-TK druck
Ss-NK
Sd-NK
Ss-TK
Sd-TK
Verflüssigerregeltemp.
Tc-NK
Pc-NK Druck
Sgc
Pgc
Pwrg
NK Drehz.gereg.Verdichter
TK Drehz.gereg.Verdichter
Bei der Wahl eines Displays mit Bedientasten (an Stecker A)
können neben der Anzeige des Saugdrucks und Verflüssigungs-
drucks über ein Menüsystem einfache Bedienungen
vorgenommen werden:.
Nr.
Funktion
o57
Verflüssiger Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
058
Manuelle Einstellung Verflüssiger leistung
o59
Sauggruppe Leistungseinstellung NK
0: MAN, 1: OFF, 2: AUTO
o60
Manuelle Einstellung Saugdruckleistung NK
o93
Blockierung der Konfiguration
Es is nur möglich eine predefinierte Konfiguration zu wählen oder Kältemittel zu
ändern wenn die Konfiguration offen (EIN) ist.
0 = Konfiguration Ein
1 = Konfiguration blockiert (AUS)
P62
Manuelle Einstellung Saugdruckleistung TK
P63
Sauggruppe Leistungseinstellung TK
0: MAN, 1: OFF, 2: AUTO
r23
Set Punkt Saugdruck TK
Einstellung der erwünschten Sollwert für Saugdruck in °C
r24
Sollwert Saugdruck TK
Akteller Sollwerttemperatur für Verdichterleistung
r12
Hauptschalter
0: Regler gestoppt
1: Regulierung
r28
Set Punkt Verflüssiger
Einstellung der erwünschten Verflüssigungsdruck in °C
r29
Sollwert Verflüssiger
Akteller Sollwerttemperatur für Verflüssigerleistung
r57
NK Po Verdampferdruck in °C
r90
TK Po Verdampferdruck in °C
r91
TK Saugdruck Sollwert
r92
TK Ps Set Punkt Saugdruck
u21
NK Überhitzung in der Saugleitung
u44
Sc3 Aussentemperatur in °C
116
Leistungsregler RS8GU203 © Danfoss 2015-03
u48
Aktuelle Regelungsstatus am Verflüssiger
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
6: Unloaded
7-9: Part loaded
10: Full loaded
11: Running
u49
Eingeschaltete Verflüssigerleistung in %
u50
Sollwert für Verflüssigerleistung in %
u51
Aktueller Regelungsstatus an Sauggruppe NK
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
6-10: Status_RUN_Timer
11: Unloaded
12-14: Unloads cut-in
15: Full loaded
16: Running
u52
NK Eingeschaltete Verdichterleistung in %
u53
NK Sollwert für Verdichterleistung
u54
NK Sd Druckgastemperatur in °C
u55
NK Ss Sauggastemperatur in °C
U01
NK Aktuellel Pc Verflüssigungsdruck in °C
U46
TK Saugdruck Sollwert
U47
TK Eingeschaltete Verdichterleistung in %
U48
TK Aktueller Status der Regelung an Sauggruppe (siehe Wert in u51)
U49
TK Aktuellel Pc Verflüssigungsdruck in °C
U50
TK Ss Sauggastemperatur in °C
U51
TK Sd Druckgastemperatur in °C
U52
TK Überhitzung in der Saugleitung
AL1
Alarm Saugdruck
AL2
Alarm Verflüssiger
- - 1
Initiation. Display ist mit Ausgang "A" verbunden (- 2 = Ausgang "B", usw.)
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
