Konfiguration - fortsetzung

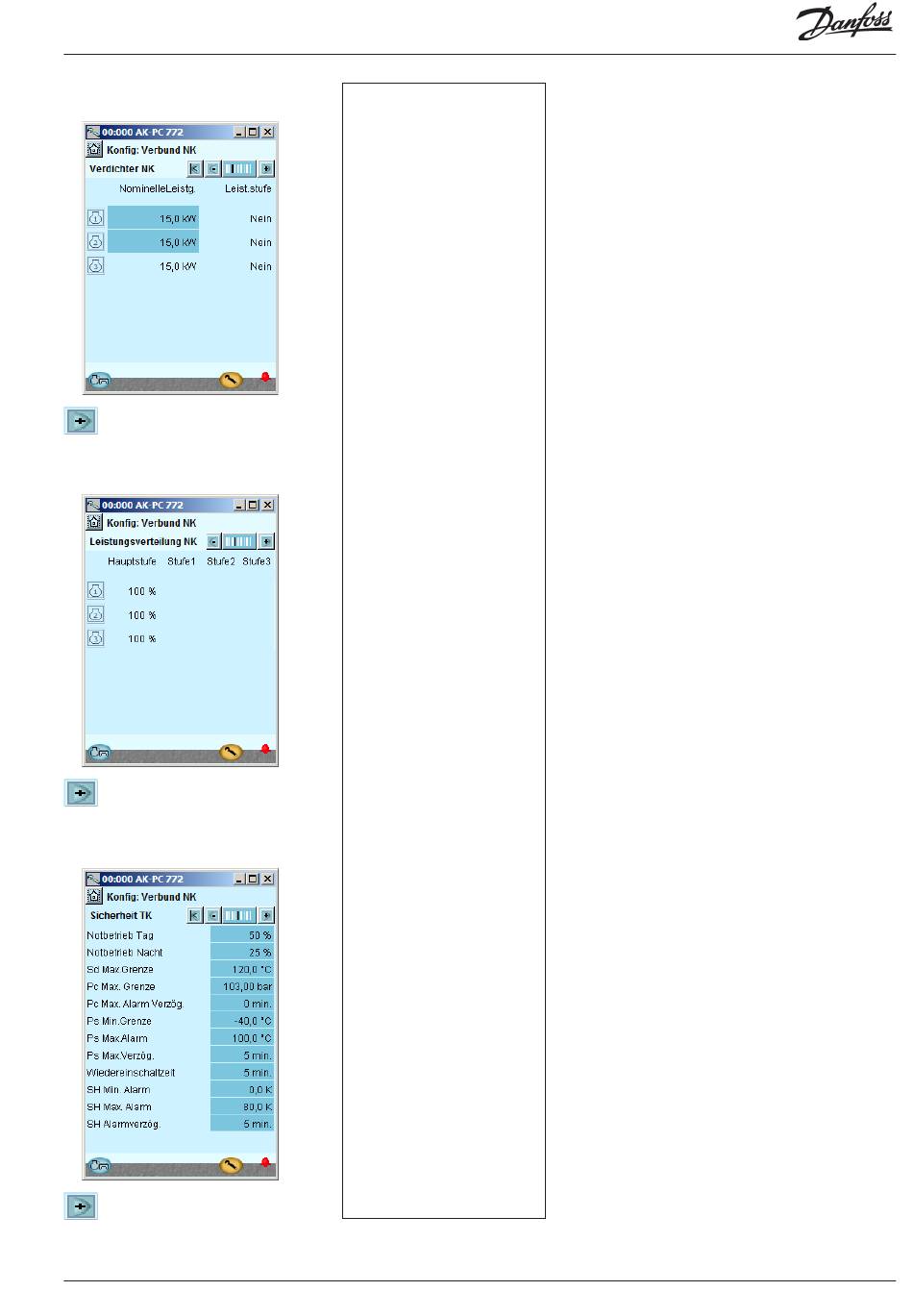

5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 772
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 103,0 bar
- Sicherheitsgrenze für niedrigen
Saugdruck = -40 °C
Leistungsregler RS8GU203 © Danfoss 2015-03
Übersteuerungsgrenze P0
Es wird ungehindert Lastbegrenzung unter dem Wert zuge-
lassen. Kommt P0 über den Wert startet eine Zeitverzöge-
rung. Ist die Zeitverzögerung abgelaufen, wird die Lastbe-
grenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Kp t0 (0.1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Spezielle Funktionen anzeigen
Wähle ob die Experten Einstellungen sichtbar sein soll
Ps Filter
Änderungen im Ps-Sollwert verringern
T0 Filter
Änderungen im Pc-Sollwert verringern
Minimum Anzahl Schaltungen
Die Regelungszone kann i verbinden mit aus- und einschal-
tungen variieren. Siehe Abschnitt 5.
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt
ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach
einander entlastet werden darf
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 100000,0 kW)
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den
Nominellen Wert bei jenen Netzfrequenz eingestellt werden
(50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und
Schaltprinzip ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung
des entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
7 - Sicherheit
Notleistung – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Notleistung – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser
Grenze wird die Verdichterleistung verringert und die gesam-
te Verflüssigerleistung zugeschaltet. Bei Überschreiten des
Grenzwerts wird die gesamte Verdichterleistung abgeschal-
tet.
Pc Max. Grenze
Max. Wert für Verflüssigerdruck in °C.
Bei 3 K unter dem Grenzwert wird die gesamte Verflüssiger-
leistung zugeschaltet und die Verdichterleistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdich-
terleistung abgeschaltet.
Pc Max Alarm Verzögerung
Verzögerungszeit für den Alarm Pc max
Ps Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die gesamte Ver-
dichterleistung abgeschaltet.
Ps Max Alarm
Alarmgrenze für hohes Saugdruck P0.
Ps Max. Verzögerung
Verzögerungszeit vor Alarm für hohes Saugdruck P0.
