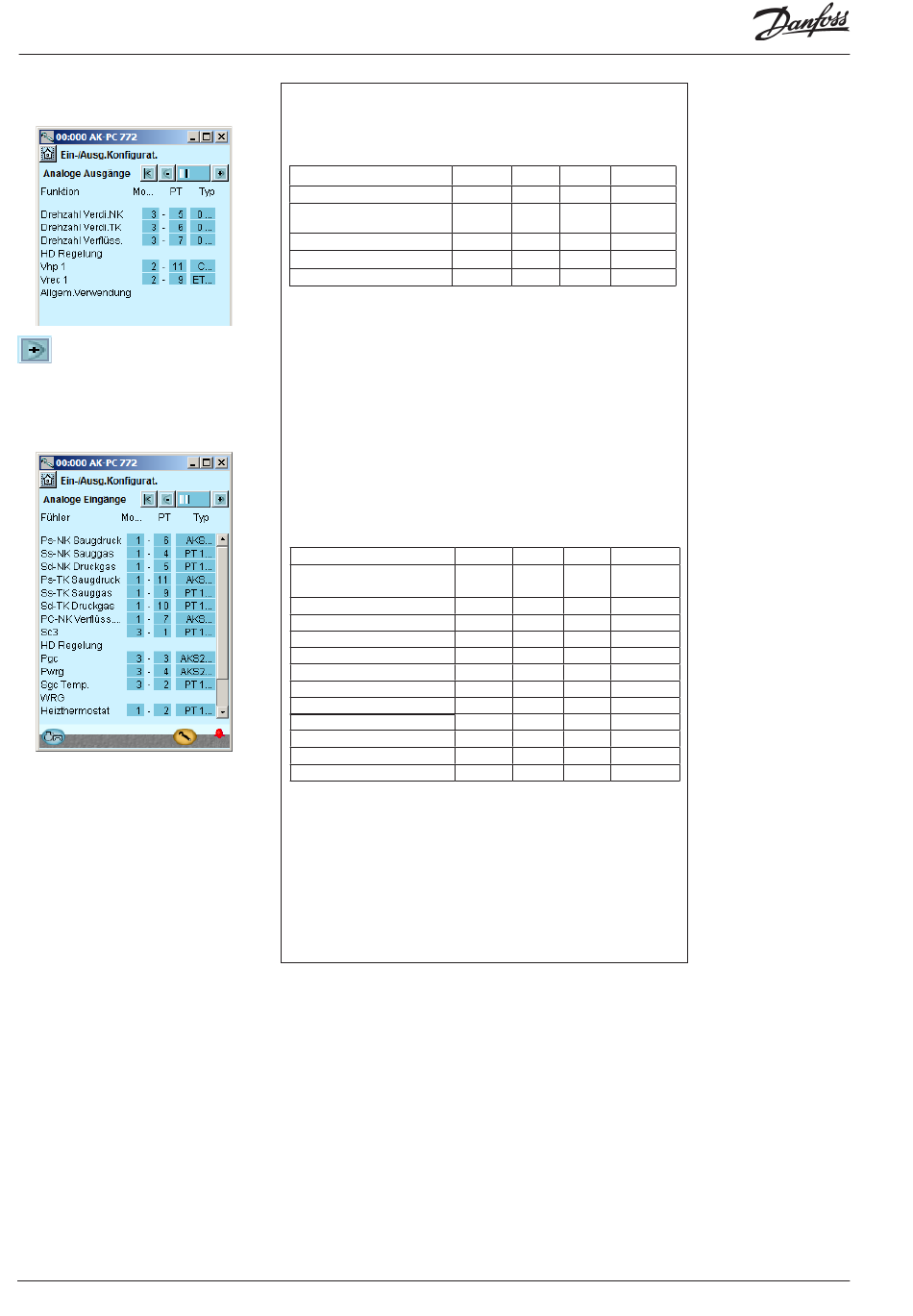

Konfiguration - fortsetzung
5. Analoge Ausgänge konfigu-
rieren
Um zur nächsten Seite zu
gelangen ist das +-Schaltfeld
zu betätigen.
6. Analoge Eingangssignale
konfigurieren
74
Funktion
Stepper signal für by-pass Ventil, CCM
Stepper Signal für Hochdruck Ventil,
CCMT
Drehzahlregelung, Verdichter NK
Drehzahlregelung, Verdichter TK
Drehzahlregelung, EC
Fühler
Wärmerückgewinnungstemperatur
Shr
Sauggastemperatur - Ss-NK
Druckgastemperatur - Sd-NK
Saugdruck - Ps-NK
Verflüssigerdruck - Pc NK
Sauggastemperatur - Ss TK
Druckgastemperatur - Sd TK
Saugdruck - Ps TK
Aussentemperatur. Sc3
Temp. Gaskühler ausgnag Sgc
Gas Kühler Druck Pgc
Behälterdruck Pwrg
Leistungsregler RS8GU203 © Danfoss 2015-03
Ausgang
Modul
Punkt
Typ
Step 1
2
9
Step 3
2
11
AO1
3
5
0 - 10 V
AO2
3
6
0 - 10 V
AO3
3
7
0 - 10 V
Eingang
Modul
Punkt
Typ
AI2
1
2
Pt 1000
AI4
1
4
Pt 1000
AI5
1
5
Pt 1000
AI6
1
6
AKS 2050-59
AI7
1
7
AKS 2050-159
AI9
1
9
Pt 1000
AI10
1
10
Pt 1000
AI11
1
11
AKS 2050-59
AI1
3
1
Pt 1000
AI2
3
2
Pt 1000
AI3
3
3
AKS 2050-159
AI4
3
4
AKS 2050-159
5 - Analoge Ausgänge
Die möglichen Funktio-
nen sind wie folgt:
0 -10 V
2 – 10 V
0 -5 V
1 – 5V
CCM
Stepper Ausgang
Stepper Ausgang 2
CCMT
Stepper Benutzer defi-
niert: Siehe Abschnitt
"Allgemeine"
6 - Analoge Eingänge
Die möglichen Funktio-
nen sind wie folgt:
Temperatufühler:
• Pt1000
• PTC 1000
Druckmessumformer
• AKS 32, -1 – 6 bar
• AKS 32R, -1 – 6 bar
• AKS 32, - 1 – 9 bar
• AKS 32R, -1 – 9 bar
• AKS 32, - 1 – 12 bar
• AKS 32R, -1 – 12 bar
• AKS 32, - 1 – 20 bar
• AKS 32R, -1 – 20 bar
• AKS 32, - 1 – 34 bar
• AKS 32R, -1 – 34 bar
• AKS 32, - 1 – 50 bar
• AKS 32R, -1 – 50 bar
• AKS 2050, -1 – 59 bar
• AKS 2050, -1 – 99 bar
• AKS 2050, -1 – 159 bar
• Benutzer definiert (Nur
Ratiometrisch, min. und
max Wert des Drucks-
messbereiches muss
eingestellt werden)
Ps Saugdruck
Ss Sauggas
Sd Druckgas
Pc Verfl..druck
Sc3 Aussentemperatur
Ext. Ref. Signal
• 0 – 5 V,
• 0 -10 V
Ölabscheider
HP Regelung
Pgc
Pwrg
Sgc
Shr
Saux 1
Paux 1
Volt Eingang 1
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
PI-in Temp
PI-ref Temp
PI- in Spannung
PI-in pres.
PI-ref pres.
AK-PC 772
