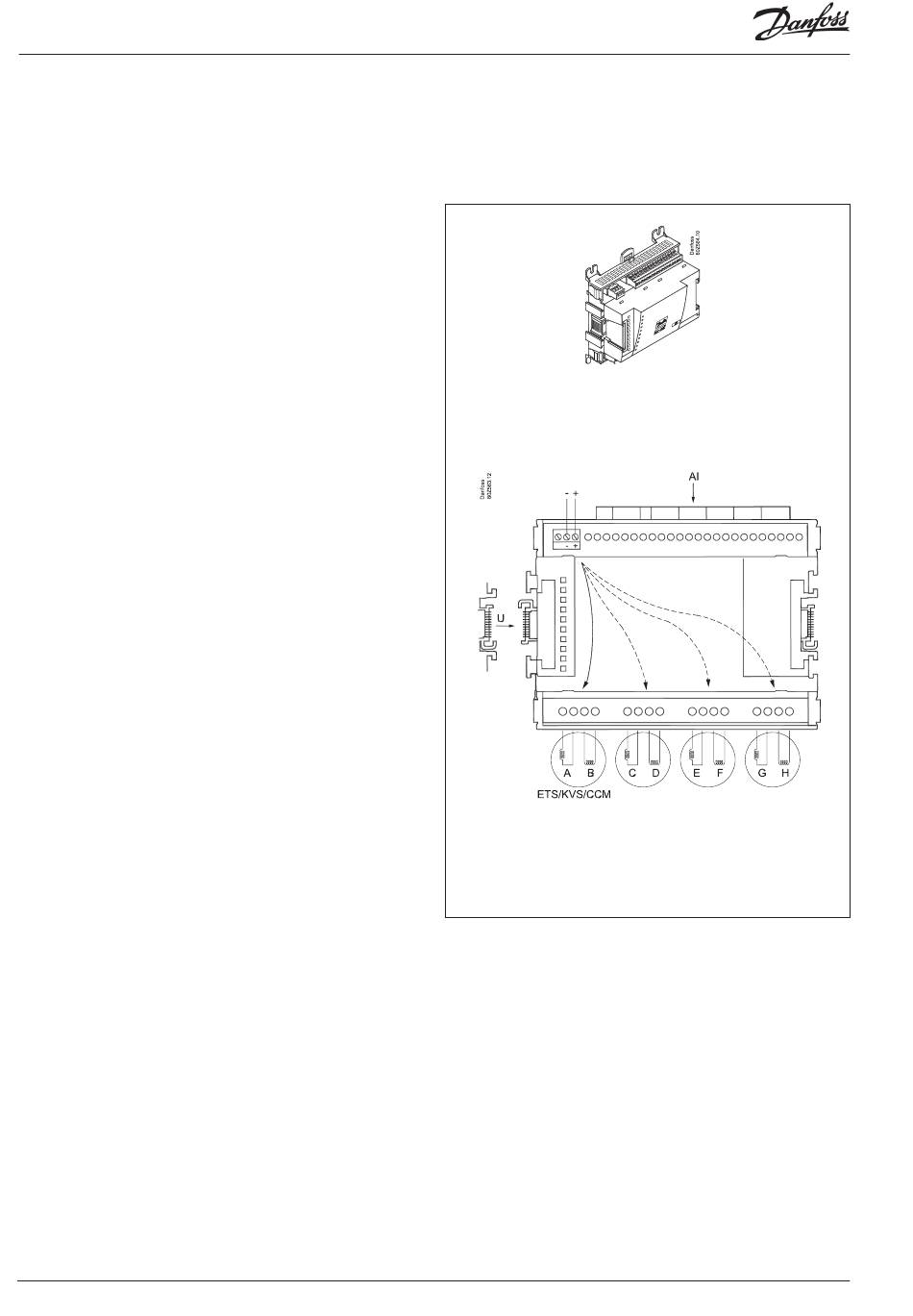

Ausbaumodul AK-XM 208C
Funktion
Das Modul beinhaltet:
8 analoge Eingänge für Fühler, Druckmessumformer, Spannungs-
signale und Kontaktsignale.
4 Ausgänge für Stepper motoren.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Die Ventile müssen über eine separate Spannungsversorgung mit
Spannung versorgt werden, die von der Versorgung an die Regler-
Reihe galvanisch getrennt sein muss.
24V d.c. +/-20%
(Leistungsbedarf: 7,8 VA für Regler + 1,3 VA pro Ventil).
Eine USV kann notwendig sein, wenn die Ventile bei einem Strom-
ausfall öffnen / schließen müssen.
Leuchtdioden
Es ist eine Leuchtdiodenreihen vorhanden. Sie haben folgende
Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
• Status auf die Ausgänge step1 bis step4
24
Leistungsregler RS8GU203 © Danfoss 2015-03
Separate Spannungs-
versorgung ist erfordert
24V d.c. 13VA
Ausgang:
24 V d.c.
I
max.
20-500 Stufen
max. 10 V
= 500 m A / Spule
AK-PC 772
