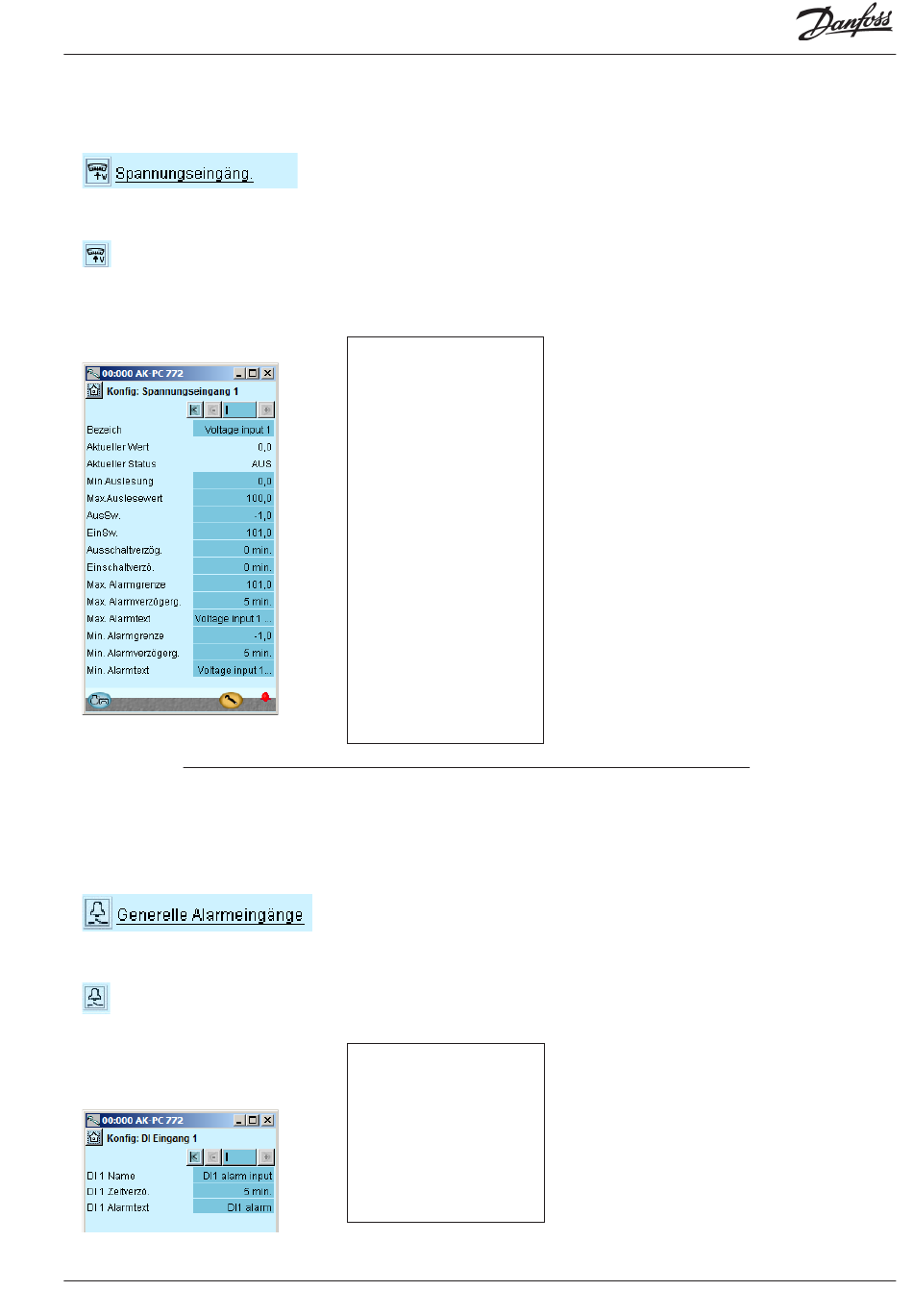

Konfiguration - fortsetzung
Separater Spannungssignal
1. Wähle Spannungseingänge
2. Wähle aktuelles Spannungssignal
3. Dem Signal zugeordnete
Bezeichnungen und Werte
festlegen
Separate Alarmeingänge
1. Wähle Generelle Alarmeingänge
2. Wähle aktuelles Alarm Signal
3. Festlegen der erforderlichen
Namen und Werte im
Zusammenhang mit dem Signal
AK-PC 772
In unserem Beispiel wird diese
Funktion nicht benutzt, das
Schirmbild dient deshalb nur zur
Information.
Die Funktion kann mit xx bezeich-
net werden, und weiter unten im
Schirmbild kann die Eingabe der
Alarmtexte erfolgen.
Die Werte "Min.- und Max.-Anzei-
ge" sind Ihre Einstellungen und
repräsentieren den unteren und
oberen Wert des Spannungsbe-
reichs. Z. B. 2 V und 10 V.
Vom Regler wird für jeden festge-
legten Spannungseingang in der
I/O-Konfiguration ein Relaisaus-
gang reserviert. Eine Definition
dieses Relais ist nicht erforderlich,
wenn nur eine Alarmmitteilung
über Datenkommunikation erfol-
gen soll.
In unserem Beispiel wird diese
Funktion nicht verwendet; das
Display wird nur zu Informati-
onszwecken dargestellt.
Leistungsregler RS8GU203 © Danfoss 2015-03
3 - Spannungseingang
Der allgemeinen Eingang kann zur Überwachung externes
Spannungssignal benutzt werden.
Einstellungen
Name
Aktueller Wert
= Ablesung der Messung
Aktueller Status
= Ablesung des Ausgangsstatus
Min. Auslesung
Gibt die Auslesungswert bei min. Spannungssignal an.
Max. Auslesung
Gibt die Auslesungswert bei max. Spannungssignal an.
Abschaltgrenze
Abschaltwert für Ausgang
Einschaltgrenze
Einschaltwert für Ausgang
Ausschaltverzög.
Zeitverzögerung beim Abschalten
Einschaltverzög.
Zeitverzögerung beim Einschalten
Max. Alarmgrenze
Obere Alarmgrenze
Max Alarmverzögerung
Verzögerungszeit für Alarm bei Erreichen der Obergrenze
Text für Alarmmitteilung (Max Alarmgrenze)
Text eingeben.
Min Alarmgrenze
Untere Alarmgrenze
Min Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der Untergrenze.
Text für Alarmmitteilung (Min. Alarmgrenze)
Text eingeben.
3 - Allgemeine Alarmeingänge
Die Funktion kann zur Überwachung aller Arten digitaler
Signale verwendet werden.
Anzahl der Eingänge
Einstellung der Anzahl digitaler Alarmeingänge.
Einstellungen für jeden Eingang:
• Name
• Verzögerungszeit für DI-Alarm (gemeinsamer Wert für alle)
• Text für Alarmmitteilung
71
