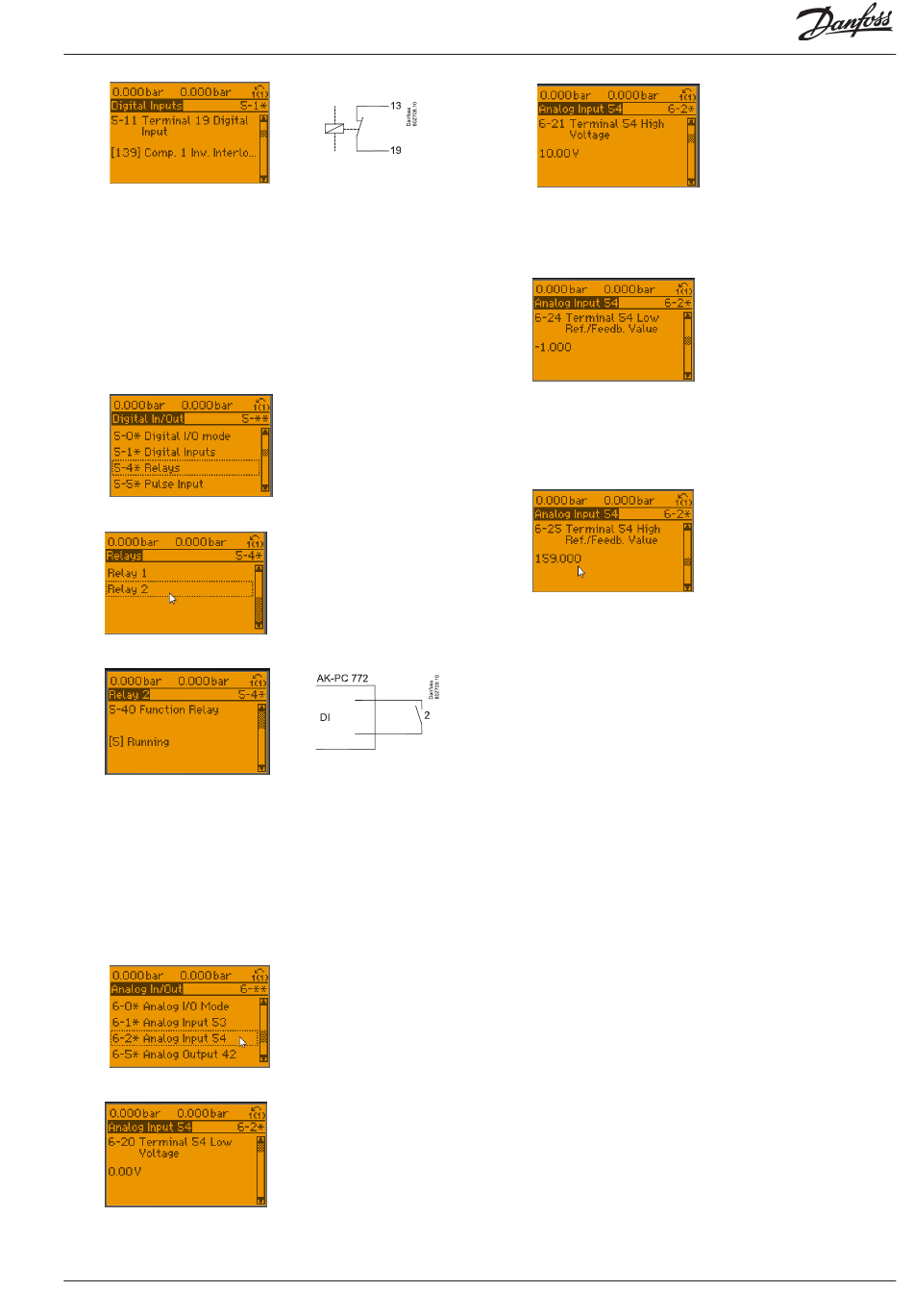

Stellen Sie sicher, dass die Einstellung der Darstellung
entspricht.
(Anschluss 19 ist ein digitaler Eingang und wird auf
„Comp. 1 Inv. Interlock" gestellt)
Der Eingang empfängt Signale vom Sicherheitskreis des
Verdichters. Wenn der Sicherheitskreis unterbrochen wird,
verliert der Frequenzumrichter das Signal und hält die
Regulierung an.
Das Signal wird über 24 V empfangen (z. B. Anschluss 13)
Relaisausgang
Menü mit den digitalen Ein- und Ausgängen aufrufen
Relais-Menü wählen
Relais 2 wählen
Stellen Sie sicher, dass die Einstellung der Darstellung
entspricht.
(Dieses Relais 2 wird ausgewählt, wenn der
Frequenzumrichter läuft.)
Analogeingang
Die folgenden Einstellungen werden die Druckmessung im AK-PC
722 mit dem Druckwert des Frequenzumrichters ausgleichen.
Hauptmenü aufrufen und analoge Ein- und Ausgänge
auswählen
Eingang 54 auswählen
Stellen Sie sicher, dass die Einstellung der Darstellung
entspricht.
(Die niedrigste Spannung in Eingang 54 muss 0 V sein.)
AK-PC 772
Leistungsregler RS8GU203 © Danfoss 2015-03
Stellen Sie sicher, dass die Einstellung der Darstellung
entspricht.
(Die höchste Spannung in Eingang 54 muss 10 V sein.)
Stellen Sie sicher, dass die Einstellung der Darstellung
entspricht.
(Der niedrigste Wert in Eingang 54 muss -1 bar
entsprechen.)
Maximalen Bereich des Druckmessumformers einstellen.
Derselbe Wert wie im AK-PC 722 eingestellt (analoger
Eingang für den Empfängerdruck Prec).
(Hier ist er auf 159 bar eingestellt.)
