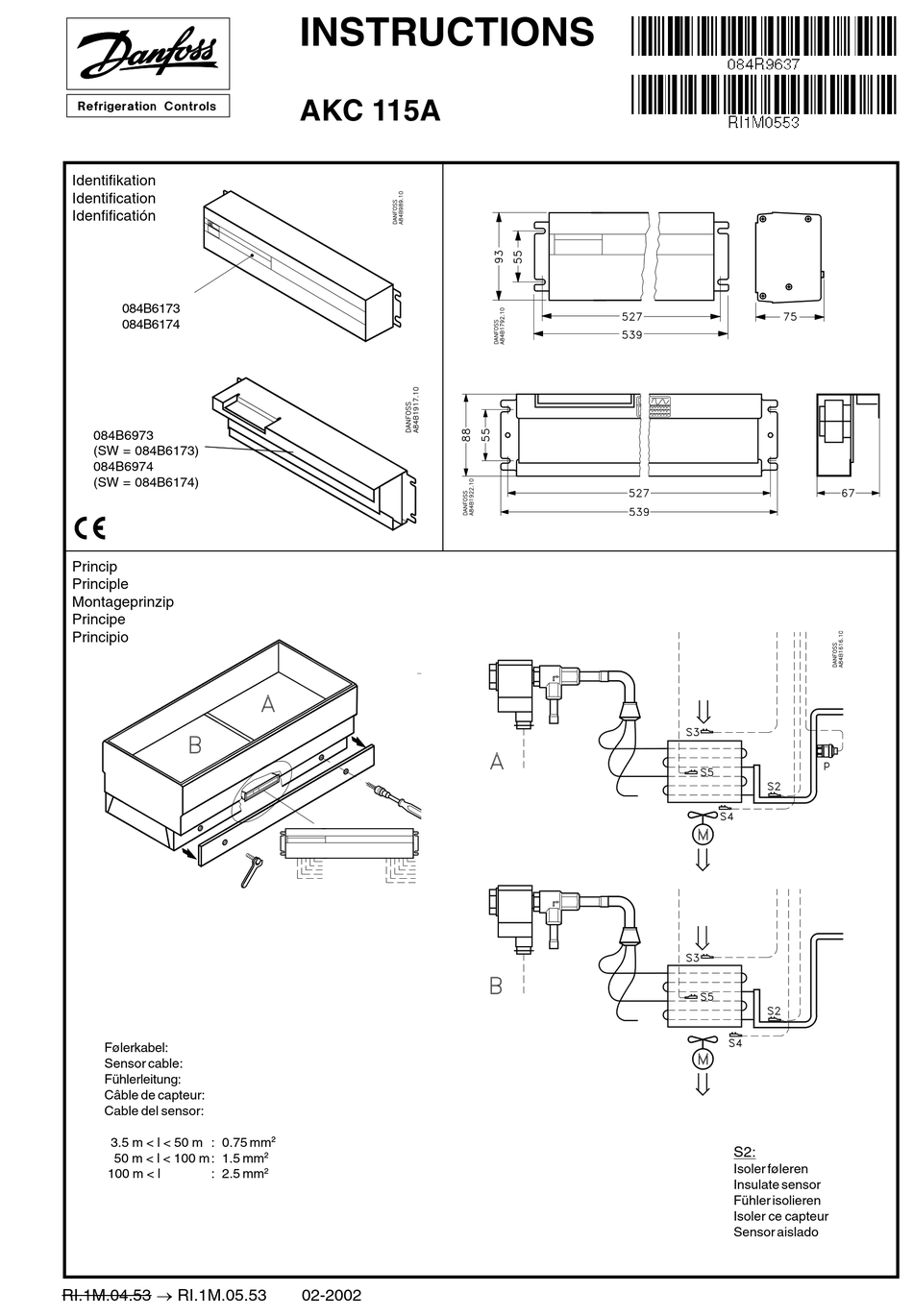

Identifikation
Identification
Idenfificatión
084B6173
084B6174
084B6973
(SW = 084B6173)
084B6974
(SW = 084B6174)
Princip
Principle
Montageprinzip
Principe
Principio
Følerkabel:
Sensor cable:
Fühlerleitung:
Câble de capteur:
Cable del sensor:
3.5 m < l < 50 m : 0.75 mm
50 m < l < 100 m : 1.5 mm
100 m < l
: 2.5 mm
RI.1M.04.53 ® RI.1M.05.53
INSTRUCTIONS
AKC 115A
2
2
2
02-2002
S2:
Isoler føleren
Insulate sensor
Fühler isolieren
Isoler ce capteur
Sensor aislado
