Installation in LON Netzwerk

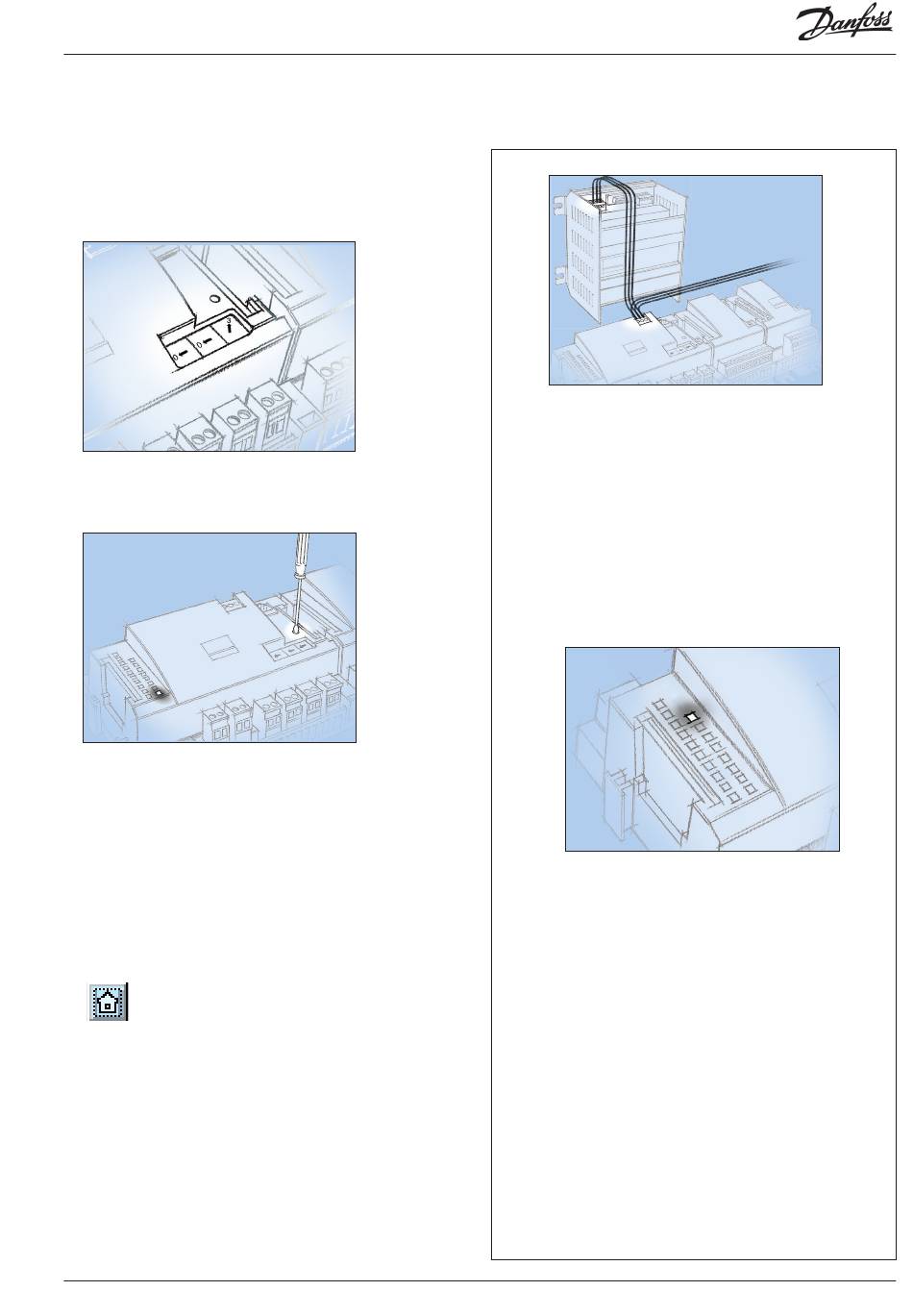

1. Adresse Einstellen (hier auf 3)
Drehen Sie den rechten Adressenumschalter so, dass der Pfeil
auf 3 zeigt.
Die beiden übrigen Adressenumschalter müssen mit dem Pfeil
auf 0 zeigen.
2. Service Pin drucken
Die Service-Pin-Taste so lange betätigt halten, bis die Service-
Pin-Leuchtdioden leuchten.
Auf Antwort von der Systemeinheit warten
3.
Abhängig von der Größe des Netzwerks kann es bis zu einer
Minute dauern, bevor eine Bestätigung vorliegt, dass der Regler
im Netzwerk installiert wurde.
Nach erfolgter Installation beginnt die Status-Leuchtdiode
schneller als normal zu blinken (einmal jede halbe Sekunde).
Dies hält ca. 10 Min. lang an.
4. Nehmen Sie eine neue Anmeldung über Service
Tool vor
Falls das Service-Tool während der Installation im Netzwerk
am Regler angeschlossen war, ist eine neue Anmeldung zum
Regler über das Service-Tool vorzunehmen.
AK-PC 772
Leistungsregler RS8GU203 © Danfoss 2015-03
Der Regler soll über ein Netzwerk fernüberwacht werden. In diesem
Netzwerk geben wir dem Regler die Adresse 3.
Die gleiche Adresse darf von keinem anderen Regler im gleichen Netz-
werk benutzt werden.
Anforderungen an die Systemeinheit
Die Systemeinheit muss ein Gateway Typ AKA 245 mit Softwareversion
6.0 oder höher sein. Sie kann bis zu 119 Stück AK-Regler handhaben.
Oder es kann ein AK-SM 720 sein. Der kann bis zu 200 AK-Reglern hand-
haben.
Falls keine Bestätigung von der Systemeinheit erfolgt
Beginnt die Status-Leuchtdiode nicht schneller als normal zu blinken,
wurde der Regler nicht im Netzwerk installiert. Ursache dafür kann
Folgendes sein:
Die Adresse ist falsch eingestellt:
Adresse 0 kann nicht benutzt werde.
Ist die Systemeinheit im Netzwerk ein AKA-243B-Gateway, können nur
die Adressen von 1 bis 10 benutzt werden.
Die gewählte Adresse wird bereits von einem anderen Regler oder
einer anderen Einheit im Netzwerk benutzt: Die Adresseinstellung ist
auf eine andere (ledige) Adresse zu ändern.
Die Verdrahtung wurde nicht korrekt ausgeführt:
Die Terminierung wurde nicht korrekt ausgeführt:
Die Anforderungen an die Datenkommunikation sind im Datenkommu-
nikation-Referenzhandbuch beschrieben RC8AC..
