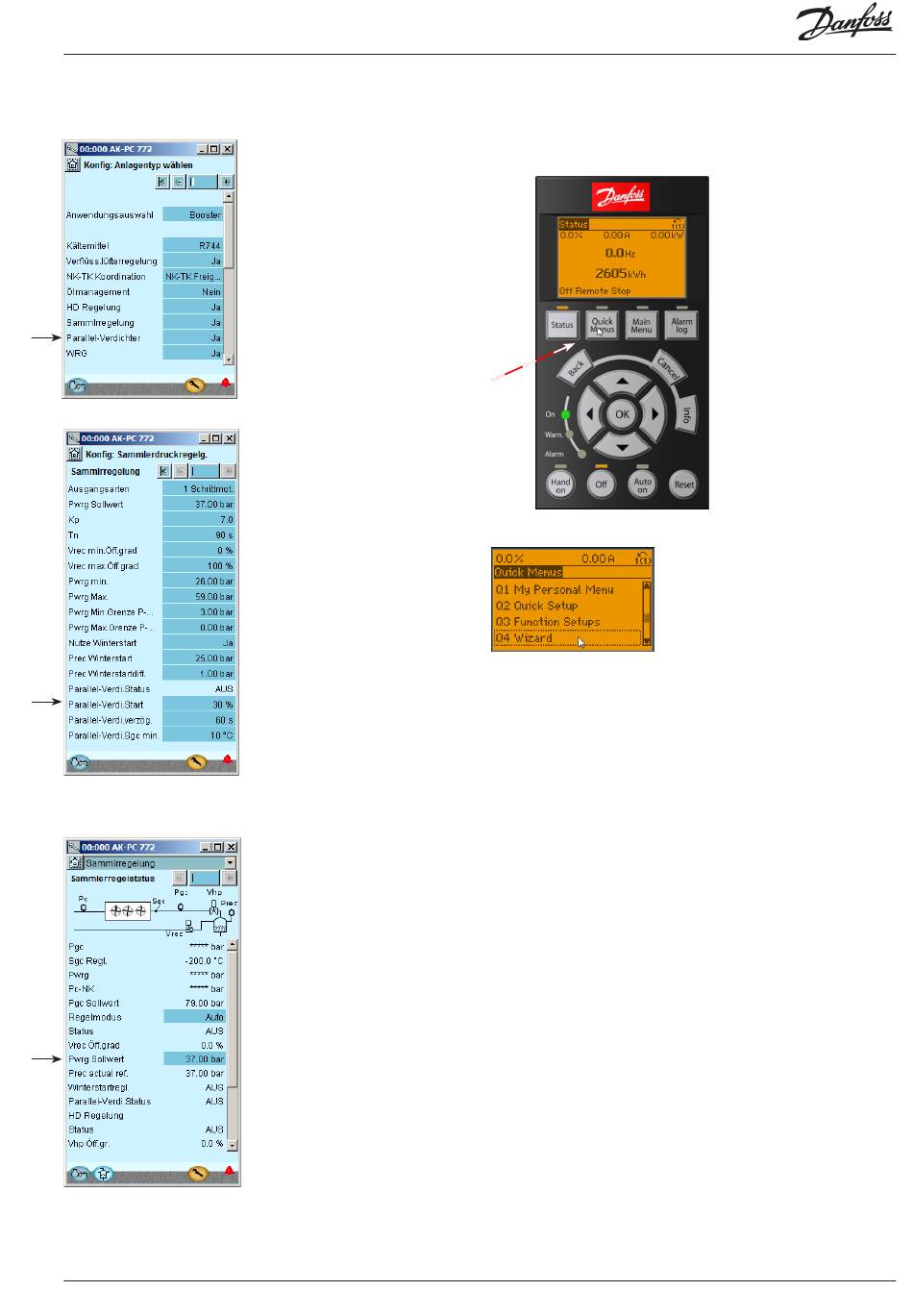

Einstellungen in AK-PC 772
AK-PC 772
Initiiert die Koordinierung mit dem
Frequenzumrichter
- Relaisausgang, der Signale sendet.
- DI-Eingang, der Signale empfängt,
wenn der ZT-Verdichter verwendet
wird.
- Öffnet ein analoges Spannungs-
signal namens „Behälterdruck
als Prozentzahl". Das Signal wird
vom Frequenzumrichter emp-
fangen. Das Signal steht für den
Druckmessumformer Prec.
Wenn das Signal auf 0-10 V
eingestellt ist:
0 V = Min.-Wert (-1 bar)
10 V = max. Wert (z. B. 59 bar).
Der Öffnungsgrad des Vrec-Ventils,
bevor die Parallel-Verdichtung einge-
schaltet wird.
Das Startsignal wird zuerst aus-
gesandt, wenn der Öffnungsgrad
während der ganzen Verzögerungs-
periode höher ist.
Die Funktion wird nicht wirksam,
wenn Sgc eine Temperatur entdeckt,
die niedriger als der eingestellte
Wert ist.
Der Sollwert für den Sammlerdruck
wird in bar relativ eingestellt.
(Die „Parallel-Verd.status"-Anzeige ist
das Signal, das vom Frequenzumrich-
ter empfangen wird.)
Leistungsregler RS8GU203 © Danfoss 2015-03
Einstellungen in Frequenzumrichter
Hier sehen wir einen Frequenzumrichter FC103, der zusammen
mit dem AK-PC 772 Version 1.1 für Parallelverdichtung verwendet
wird.
Quick-Menü wählen und den Assistenten starten
Sehen Sie sich jetzt die Einstellungen 1 bis 15 an ... (22):
1/15:
Willkommensbildschirm
2/15:
Sprache. Sprache auswählen
3/15:
Einstellungen speichern. „Einstellungen speichern"
auswählen
4/15:
Motortyp (normal asynchr.) Motortyp einstellen
5/15:
Anwendung auswählen. „Verdichter" auswählen
6-15:
Motordaten. Spannung einstellen
Motordaten. Frequenz einstellen
7-15:
Motordaten. Strom einstellen
Motordaten. Geschwindigkeit einstellen
8/15:
Motordaten. Sinusfilter. „Nein" einstellen
9/15:
Motordaten. Automatische Motoranpassung ausführen.
„Ja" einstellen
10/15: Verdichterdaten. Mindestfrequenz einstellen
Verdichterdaten. Maximalfrequenz einstellen
11/15: Wiederanlaufzeit. Kürzeste Wiederanlaufzeit einstellen
12/15: Umlaufventil. „Nein" auswählen
13/15: Interne oder externe Regelung. Interne einstellen
13/22: (Mehr Einstellungen sind jetzt verfügbar)
