Überblick über Regelungsoptionen
Regelunsart
HR offset
Nein
Thermostat
Ja
Nein
Digitaler Eingang
Ja

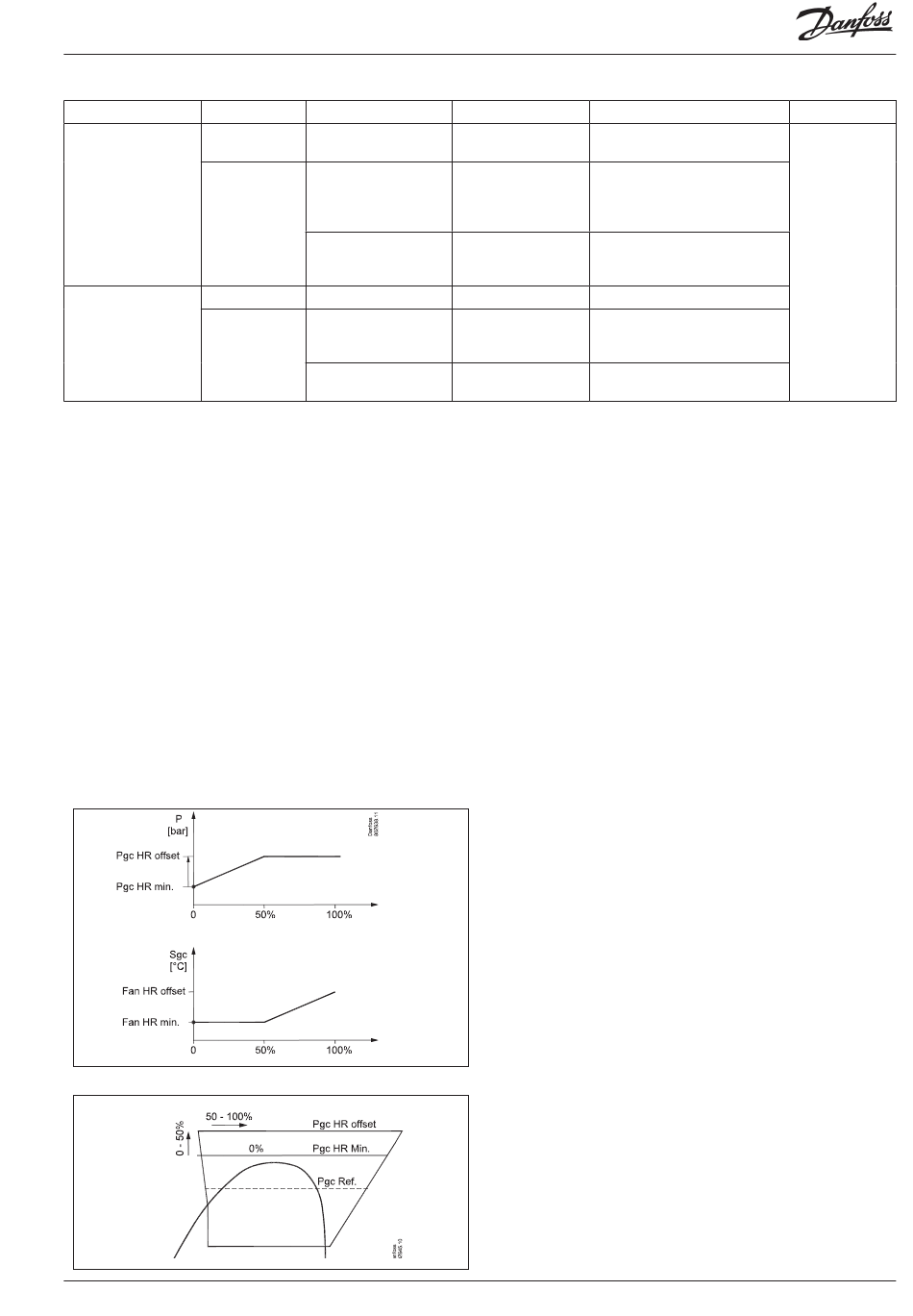

Steigender Drucksollwert mit Wärmerückgewinnung
Wärmerückgewinnung wird durch ein On-Signal gestartet, wenn
der Thermostat Wärme fordert oder ein DI-Signal eingeht.
Ohne HR-Offset
Der Drucksollwert wird auf die Einstellung „Pgc HR min." erhöht
Der Gaskühler-Sollwert wird auf „Fan HR min." geändert.
Mit HR Offset
1. Der Drucksollwert wird auf die Einstellung „Pgc HR min." erhöht
Der Gaskühler-Sollwert wird auf „Fan HR min." geändert.
2. Anschließend wird es entweder mit einem Signal für die PI-
Regulation oder mit einem Spannungssignal aus einer externen
Quelle angepasst.
Das Signal ist zwischen 0 und 100%.
a. Zwischen 0 und 50 % ist der Drucksollwert eine Variable zwi-
schen „Pgc HR min." und „Pgc HR offset".
b. Bei über 50 % ist der Drucksollwert „Pgc HR offset".
c. Zwischen 50 und 100 % werden die Lüfter so geregelt, dass die
Temperatur im Gaskühler steigt.
Übersicht
AK-PC 772
angewandte Regelung
-
Temperatur Regelung
Consumer signal
-
Temperatur Regelung
Consumer signal
Consumer
reference
Consumer
reference
Leistungsregler RS8GU203 © Danfoss 2015-03
Eingangssignal
Einstellungen
Temperature cut in / cut out
Temperatur Fühler
Pgc HR min, fan HR min
Temperature cut in / cut out
Pgc HR min, fan HR min
2 Temperatur Fühler
HR reference temperature
Pgc HR offset, fan HR offset
Temperature cut in / cut out
Temperatur Fühler
Pgc HR min, fan HR min
0 - 10 V
Pgc HR offset, fan HR offset
On / Off
Pgc HR min, fan HR min
Pgc HR min, fan HR min
On / Off
HR reference temperature
Temperatur Fühler
Pgc HR offset, fan HR offset
On / Off
Pgc HR min, fan HR min
0 - 10 V
Pgc HR offset, fan HR offset
Information
Wichtig: der Trennverstärker
Wenn Signale aus anderen Regelungen empfangen werden, z. B.
aus der Wärmerückgewinnung für einen der Eingänge, muss ein
galvanisch getrenntes Modul eingefügt werden.
Das Relais kann sowohl das Gasventil als auch die Umwälzpumpe
ansteuern.
Wenn das Relais schaltet, wird das 3-Wege-Ventil umgeschaltet.
Es kann bis zu 2 Minuten dauern, bis das Ventil umschaltet.
Es wird empfohlen, für Abschalten der Umwälzpumpe eine Zeit-
verzögerung einzubauen.
Ausgang
Ein Rele kan
gewählt werden
