Einstellung der Regelung
des Hochdrucks
1. Gehen Sie zum Konfigurations-
menü
2. Wähle HD Regelung
3. Regelungswerte einstellen
AK-PC 772

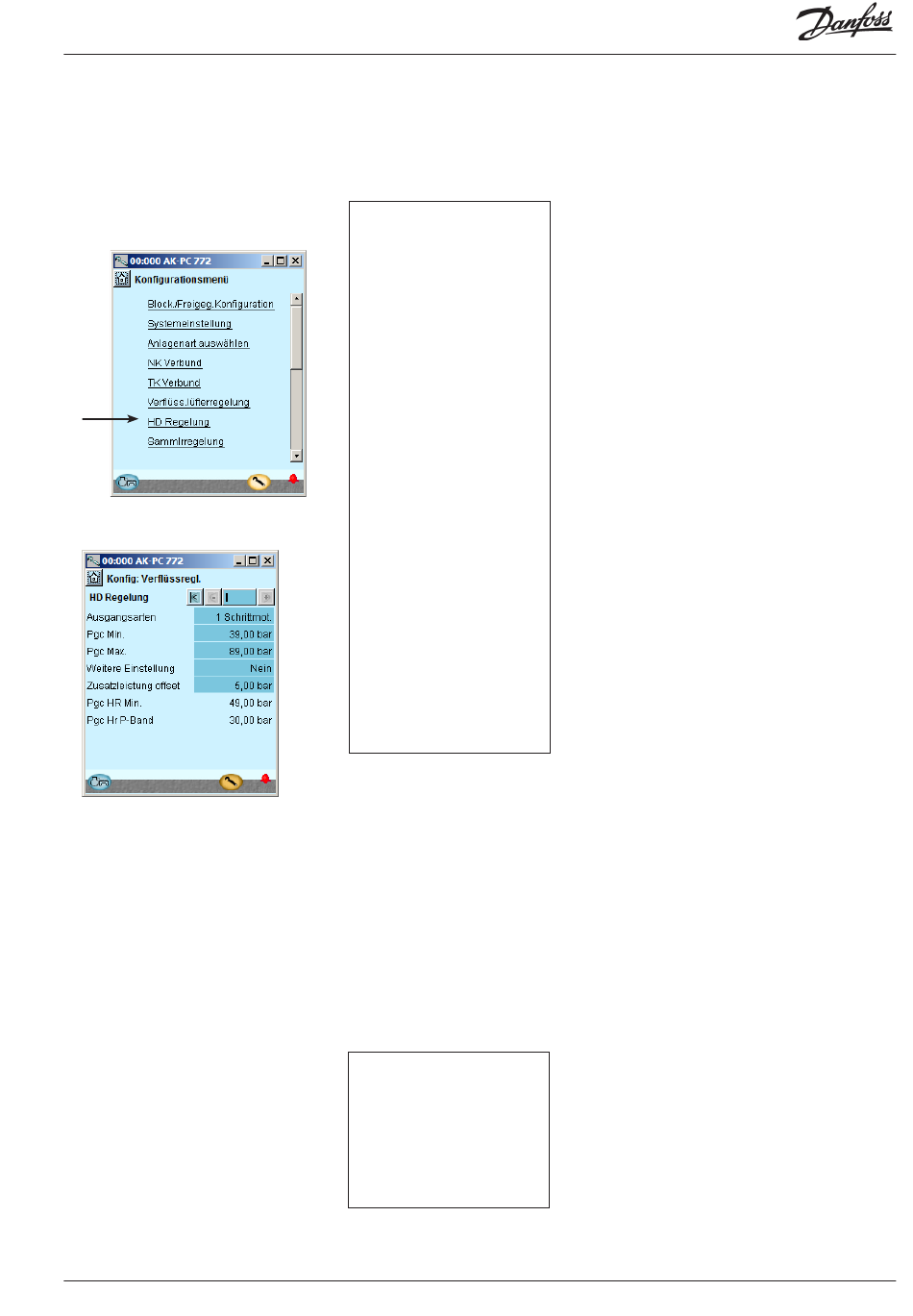

Die Einstellungen werden hier im
Display angezeigt
Warnung
Wenn die Regelung während der
Hochdruckregelung gestoppt
wird, steigt der Druck.
Das System muss auf den hö-
heren Druck ausgelegt werden;
andernfalls kommt es zu einem
Füllungsverlust.
Leistungsregler RS8GU203 © Danfoss 2015-03
3 - HD-Regelung
Ausgangsart
Auswahl des Signaltyps zur Regelung des Vhp-Ventils.
- Spannungssignal (ICMTS muss ein Signal zwischen 0 und
10 V haben)
- Schrittmotorsignal an CCMT über AK-XM208C
- 2 Stepper motor Signale für Parallelventile
Zusätzlicher Leistung offset
Einstellen, um welchen Wert der Druck erhöht werden soll,
wenn die Funktion „Zusätzlicher Kapazitätsoffset" aktiviert
wird.
Pgc min.
Zulässiger Mindestdruck im Gaskühler
Pgc max.
Zulässiger Höchstdruck im Gaskühler
Erweiterte Einstellungen
Öffnet folgende Auswahlmöglichkeiten
Pgc max. Grenzw. P-Band
P-Band unter „Pgc max", wobei der Öffnungsgrad des
Ventils erhöht wird
dT Unterkühlung
Gewünschte Unterkühlungstemperatur
Kp
Verstärkungsfaktor
Tn
Integrationszeit
Vhp min. OD
Beschränkung des Schließgrads des CCMT-Ventils (ICMTS)
Vhp max. OD
Beschränkung des Öffnungsgrads des CCMT-Ventils
(ICMTS)
Pgc HR min.
Auslesen des zulässigen Mindestdrucks im Hochdruck-
kreislauf während der Wärmerückgewinnung
Pgc HR Offset
Auslesen des Druckabfalls während der Wärmerückgewin-
nung
Runterfahren bar/min.
Hier kann ausgewählt werden, wie schnell der Sollwert
nach einer vollständigen Wärmerückgewinnung geändert
werden muss
Temp. bei 100 bar
Temperatur bei 100 bar. Hier kann die Regelungskurve
während des transkritischen Betriebs festgelegt werden.
Stellen Sie den erforderlichen Temperaturwert ein.
