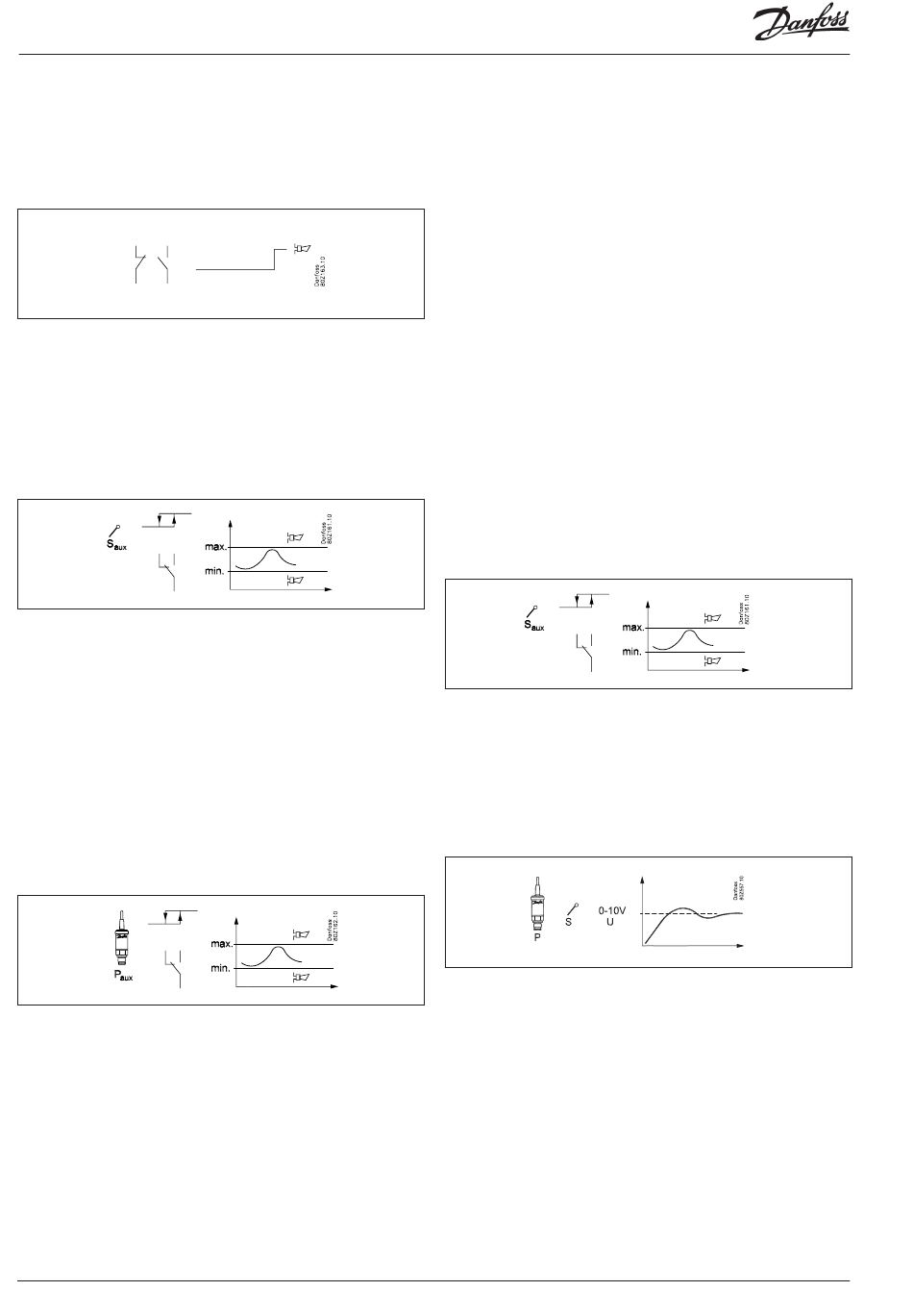

Generelle Überwachungsfunktionen
Allgemeine Alarmeingänge (10 Stück)
Ein Eingang kann zur Überwachung eines externen Signals be-
nutzt werden.
Das einzelne Signal lässt sich an die aktuelle Anwendung anpas-
sen, da der Alarmfunktion ein Name gegeben sowie ein Alarmtext
zugeteilt werden kann.
Für den Alarm kann eine Zeitverzögerung eingestellt werden.
Allgemeine Thermostatfunktionen (1 Stück)
Die Funktion kann beliebig zur Alarmüberwachung der Anlagen-
temperatur oder zur On/Off-Thermostatsteuerung eingesetzt
werden. Beispielsweise Thermostatsteuerung des Verdichterraum-
lüfters.
Der Thermostat kann entweder einen zur Regelung benutzten
Fühler (Ss, Sd, Sc3) oder einen unabhängigen Fühler (Saux1)
benutzen.
Die Ein- und Ausschaltgrenzen des Thermostats sind einzustellen.
Der Thermostatausgang schaltet auf Grundlage der aktuellen
Fühlertemperatur.
Es lassen sich Alarmgrenzen für Niedrig- bzw. Hochtemperatur
einschließlich separater Alarmverzögerungen einstellen.
Die einzelne Thermostatfunktion lässt sich an die aktuelle Anwen-
dung anpassen, da dem Thermostat ein Name gegeben sowie
Alarmtexte zugeteilt werden können.
Allgemeine Druckschalterfunktionen (1 Stück)
Die Funktion kann beliebig zur Alarmüberwachung der Anlagen-
temperatur oder zur On/Off-Druckschaltersteuerung eingesetzt
werden.
Der Druckschalter kann entweder einen zur Regelung benutzten
Fühler (Po, Pc) oder einen unabhängigen Fühler (Paux1) benutzen.
Die Ein- und Ausschaltgrenzen des Druckschalters sind einzu-
stellen. Der Druckschalterausgang schaltet auf Grundlage des
aktuellen Drucks.
Es lassen sich Alarmgrenzen für Niedrig- bzw. Hochdruck ein-
schließlich separater Alarmverzögerungen einstellen.
Die einzelne Druckschalterfunktion lässt sich an die aktuelle
Anwendung anpassen, da dem Druckschalter ein Name gegeben
sowie Alarmtexte zugeteilt werden können.
112
Leistungsregler RS8GU203 © Danfoss 2015-03
Allgemeine Spannungseingänge mit angeschlossenem Relais
(1 Stück)
1 allgemeine Spannungseingang ist für die Überwachung einer
Spannungsmessung der Anlage vorhanden. Als Beispiele können
die Überwachung eines Lecksensors und Feuchtigkeitsmessung
genannt werden, jeweils mit zugehörigen Alarmmeldefunktionen.
Der Spannungseingang kann zur Überwachung der Standard-
Spannungssignale verwendet werden (0-5 V, 1-5 V, 2-10 V, oder
0-10 V). Gegebenenfalls kann man auch 0-20 mA oder 4-20 mA
benutzen, falls externe Widerstände am Eingang angebracht
werden, um das Signal an die Spannung anzupassen. Es kann
ein Relaisausgang an die Überwachung angeschlossen werden,
sodass man externe Einheiten steuern kann.
Folgendes kann eingestellt/abgelesen werden:
- Frei definierbarer Name
- Wahl des Signaltyps (0-5 V, 1-5 V, 2-10 V oder 0-10 V)
- Skalierung der Anzeige, damit sie der Maßeinheit entspricht
- Hohe und niedrige Alarmgrenze einschl. Verzögerungszeiten
- Frei definierbare Alarmmeldetexte
- Einen Relaisausgang mit Ein- und Abschaltgrenzen einschl. Ver-
zögerungszeiten zuweisen
Allgemeine PI-Funktionen (1 Gerät)
Die Funktion kann frei zur Regelung einer erforderlichen Funktion
oder zum Senden von Signalen an den Regler bezüglich Betriebs-
zuständen verwendet werden. Ein Beispiel könnte eine Eingangs-/
Ausgangsregelung für den Einsatz der Wärmerückgewinnungs-
funktion sein.
Signale können empfangen werden von:
- Temperaturfühlern
- Druckmessumformern
- Sättigungstemperaturen
- Spannungssignalen
- Internen Signalen wie: Tc, Pc, Ss und Sd
Signale können gesendet werden an:
Spannungssignale
Ventile mit Schrittmotor
PWM-Signal (pulsweitenmoduliert) für AKV-Ventil.
Die PI-Funktion ist umseitig dargestellt.
