Montage

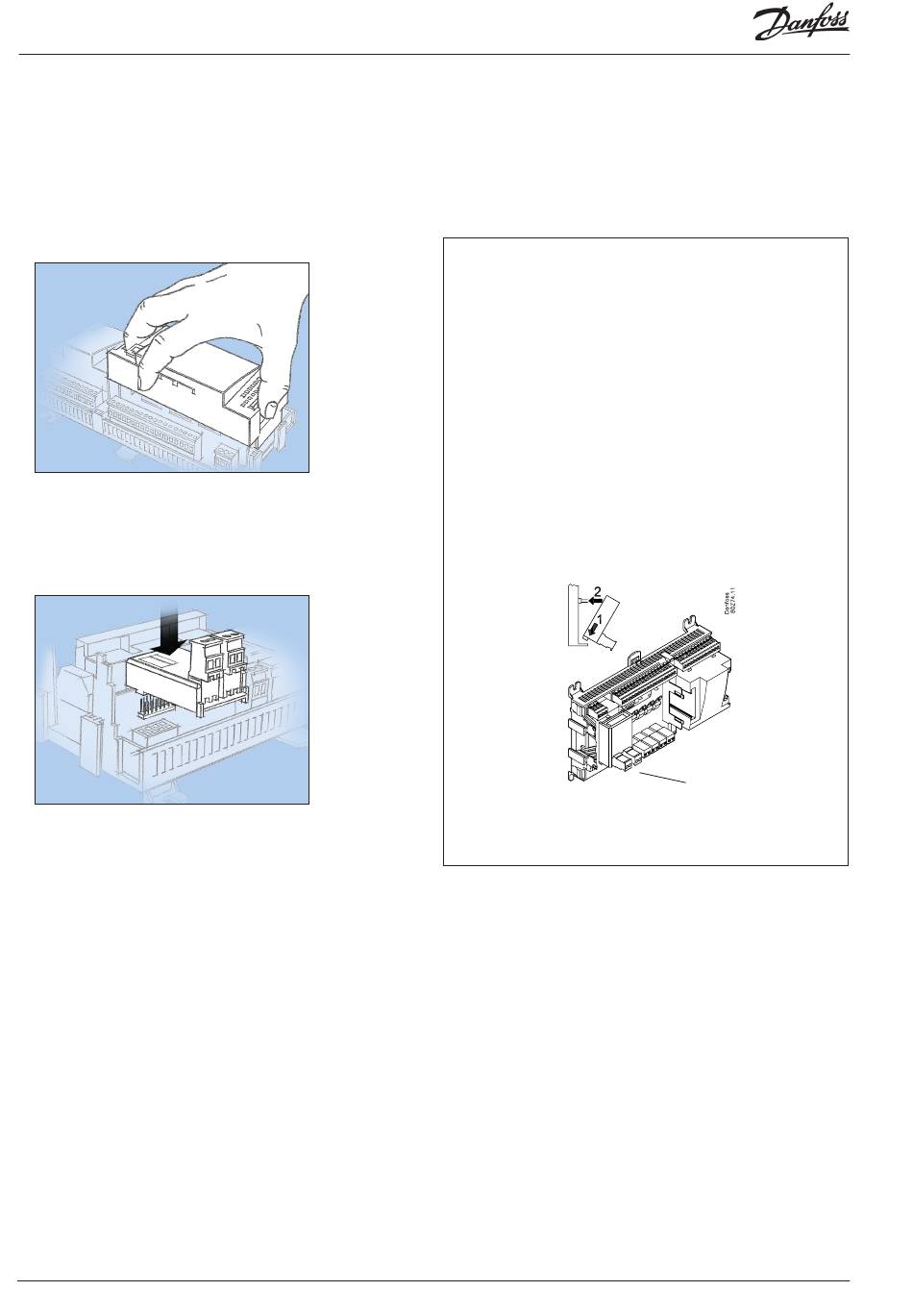

Montage des analoges Ausgangsmoduls
1. Der Oberteil vom Basismodul abheben
Das Basismodul darf nicht unter Spannung stehen.
Die Platte seitlich links von den Licht-dioden und die Platte
seitlich rechts von den roten Adressenumschaltern nach innen
drücken.
Die Deckelplatte vom Basismodul abheben..
2. Das Ausbaumodul im Basismodul montieren
3. Den Oberteil wieder am Basismodul aufsetzen
46
Leistungsregler RS8GU203 © Danfoss 2015-03
Das analoge Erweiterungsmodul zur Befestigung im Steuerungsmodul
wird aus informatorischen Zwecken gezeigt. Im Beispiel ist es nicht ent-
halten.
Es gibt zwei Aus-
gänge.
AK-PC 772
