Kommunikationsmodul AK-CM 102
Funktion
Bei dem Modul handelt es sich um ein neues Kommunikations-
modul, sodass die Reihe der Ausbaumodule unterbrochen werden
kann.
Das Modul kommuniziert über eine Datenübertragung mit dem
Regler und sorgt für den Austausch von Informationen zwischen
dem Regler und den angeschlossenen Erweiterungsmodulen.
Anschluss
Das Kommunikationsmodul und der Regler sind mit RJ45-Ste-
ckern ausgestattet.
Es darf sonst nichts an diese Datenübertragung angeschlossen
werden; maximal 5 Kommunikationsmodule können an einen
Regler angeschlossen werden.
Das Kommunikationsmodul kann nur mit Reglern des Typs AK-PC
772 verwendet werden.
Kommunikationskabel
Ein Meter von Folgendem liegt bei:
ANSI/TIA 568 B/C CAT5 UTP Kabel mit RJ45 Stecker.
Anordnung
Max. 30 m vom Regler entfernt
(die Gesamtlänge der Kommunikationskabel beträgt 30 m)
Versorgungsspannung
An das Kommunikationsmodul muss eine Spannung von 24 V AC
oder DC angeschlossen werden.
Die 24-V-Spannung kann aus derselben Versorgungsquelle stam-
men, durch die auch der Regler mit Spannung versorgt wird. (Die
Spannungsversorgung des Kommunikationsmoduls ist galvanisch
von den angeschlossenen Erweiterungsmodulen getrennt.)
Die Klemmen dürfen nicht geerdet werden.
Die Leistungsaufnahme wird durch die Leistungsaufnahme der
Gesamtanzahl der Module bestimmt.
Die Litzenlast des Reglers darf 32 VA nicht überschreiten.
Die Litzenlast eines AK-CM 102 darf 20 VA nicht überschreiten.
Punkt
Anschlusspunkte an den I/O-Modulen werden so festgelegt, als
wären die Module Erweiterungen von einander.
Adresse
Die Adresse des ersten Kommunikationsmoduls wird auf 1 einge-
stellt. Ein beliebiges zweites Modul wird auf 2 eingestellt.
Maximal 5 Module können angesteuert werden.
Terminierung
Der Terminierungsschalter am letzten Kommunikationsmodul
wird eingeschaltet.
Der Regler sollte dauerhaft eingeschaltet bleiben.
Warnung
Zusätzliche Module können erst nach der Installation des letzten
Moduls installiert werden. (In diesem Fall nach der Installation von

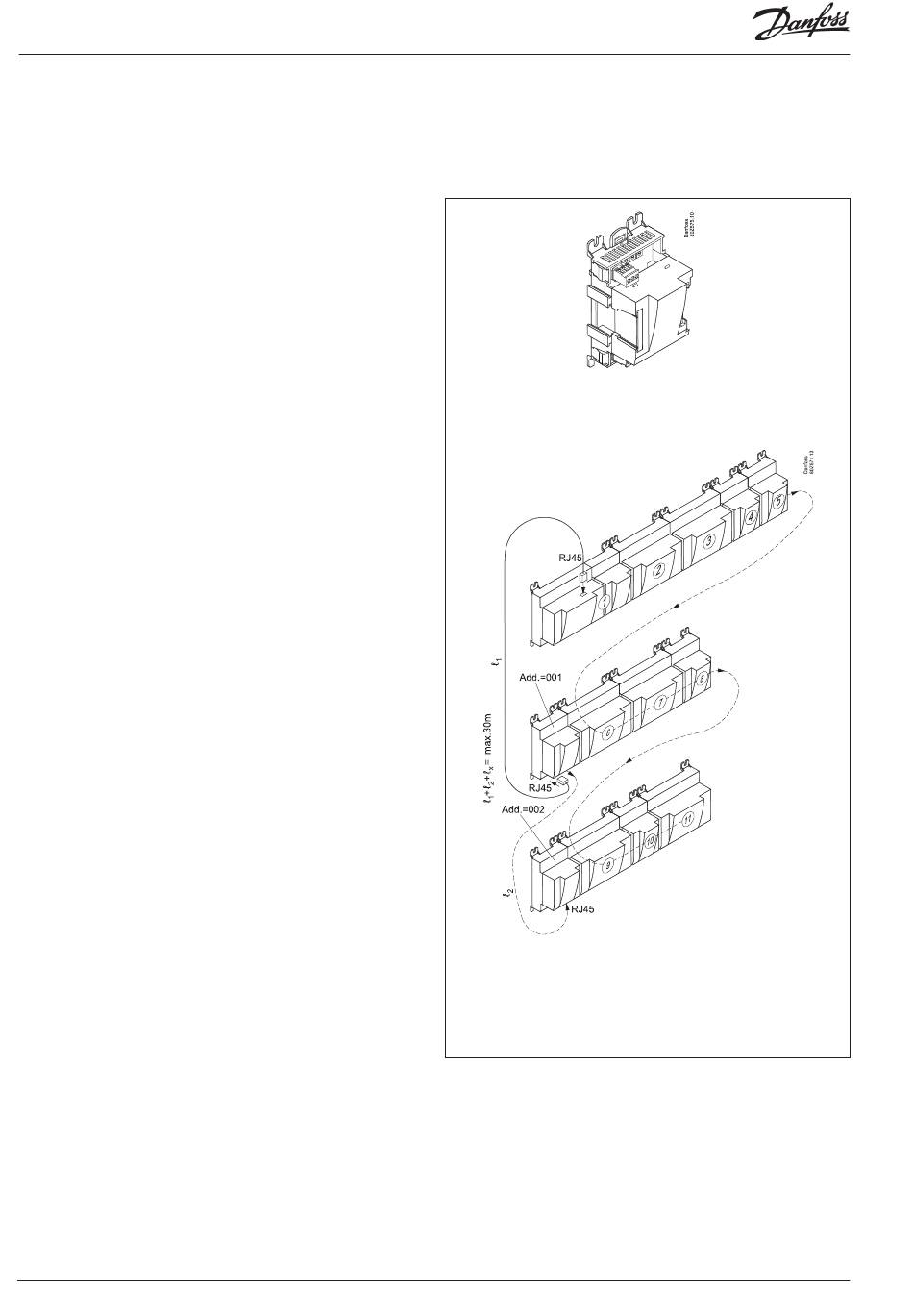

Modul Nr. 11; siehe Skizze.)
Nach der Konfiguration darf die Adresse nicht geändert werden.
30
Leistungsregler RS8GU203 © Danfoss 2015-03
Max. 32 VA
Max. 20 VA
Max. 20 VA
AK-PC 772
