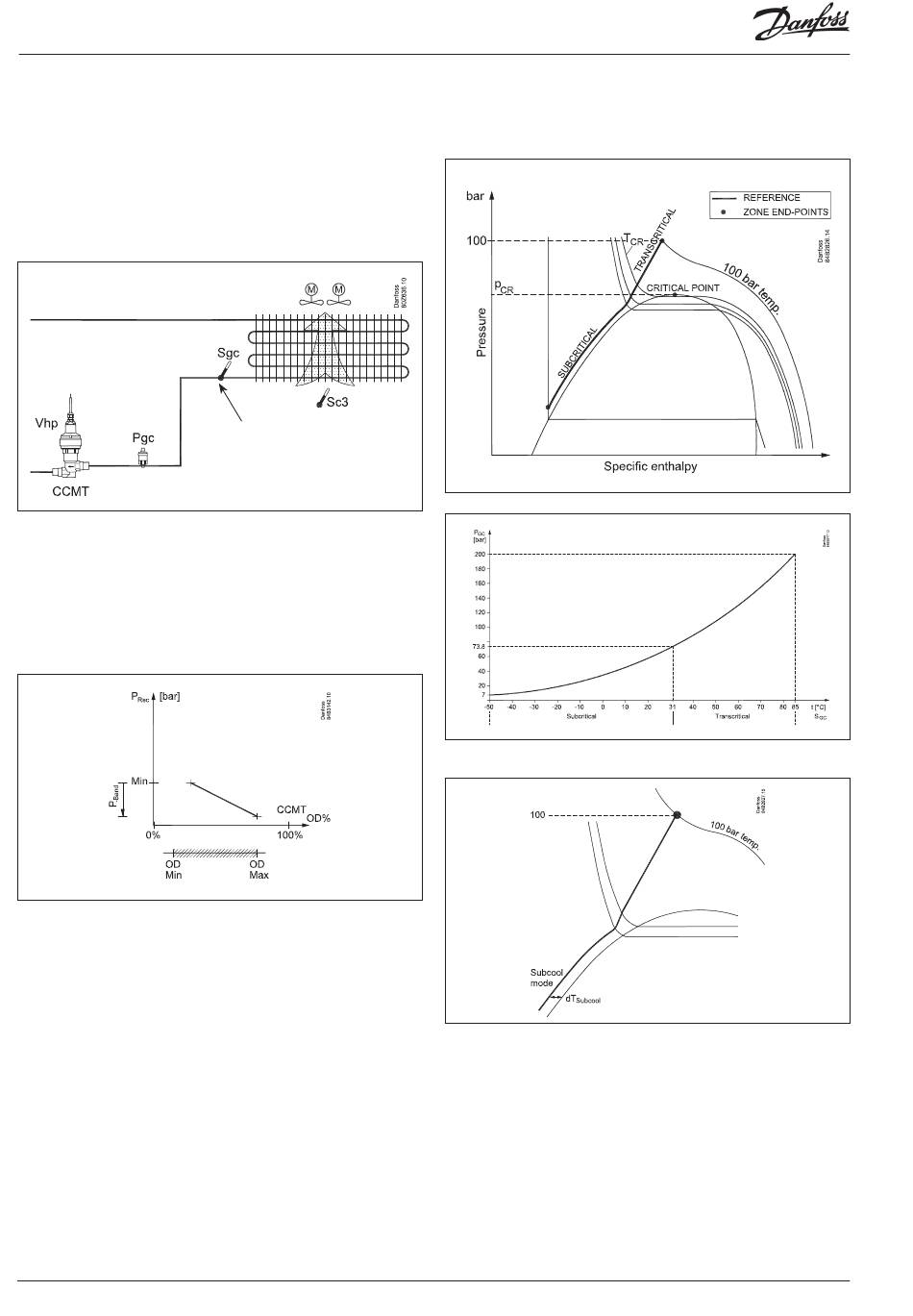

Kreisläufe für die Regelung des CO2-Gas-
drucks
Anwendung
Der Regler steuert den Druck im Gaskühler (Verflüssiger), so dass
das System den optimalen COP erreicht.
Der Regler wird immer zu einem subkritischen Zustand hin opti-
mieren.
Der Druck im Gaskühler wird vom CCMT Ventil kontrolliert.
Die Regelung benötigt Input sowohl von einem Druckmessumfor-
mer Pgc als auch einem Temperaturfühler Sgc. Beide müssen im
Austritt unmittelbar nach dem Gaskühler montiert werden.
Das Ventil ist ein CCMT-Ventil, das speziell für die Druckverhält-
nisse entwickelt wurde, die in einer transkritischen CO2-Anlage
herrschen.
Der Öffnungsgrad des Ventils kann sowohl am Schließpunkt als
auch am vollständigen Öffnungspunkt beschränkt werden.
„OD Min." und „OD Max." werden als Prozentwert des Öffnungs-
grads eingestellt.
Maximaler COP
Im normalen Betrieb ohne Übersteuerung hält der Regler den
optimalen Druck im transkritischen Bereich aufrecht.
Warnung
Beachten Sie, dass der Regler den Gasdruck regelt. Wenn die
Regelung durch einem internen oder externen Hauptschalter
gestoppt wird, wird auch dieser Regler ausgeschaltet.
Risiko von Füllungsverlust.
Wenn die Verdichter über die Funktion "Stopp externer Verdichter"
gestoppt werden, wird die Regelung des Gasdrucks fortgesetzt.
106
Wichtig
Dieser Fühler muss unmittel-
bar am Gas Kühler Ausgang
plaziert werden.
Leistungsregler RS8GU203 © Danfoss 2015-03
Übersicht
Sollwertkurve
Der Regler ist so vorprogrammiert, dass er dem optimalen
COP-Wert aus dem Druck-Enthalpie-Diagramm folgt. Der obere
Punkt ist auf 100 bar, 39 °C festgelegt. (Der optimale theoretische
COP-Wert wird an der Kurve erreicht, die durch 100 bar und 39
°C verläuft. Der Schnittpunkt kann durch Einstellung eines vom
Standardwert abweichenden Werts geändert werden.)
Die Regelung folgt nun der eingestellten Sollwertkurve, kann aber
nicht den eingestellten zulässigen Höchstdruck für den Gaskühler
überschreiten.
Der aktuelle Sollwert kann auf dem Übersichtsbildschirm des
Reglers ausgelesen werden.
Unterkühlung
Unterkühlung kann im subkritischen Bereich verwendet werden.
AK-PC 772
