Parallel-Verdichtung
Prinzip
In transkritischen Systemen in einer etwas über der Norm liegen-
den Umgebungstemperatur verbessert sich der COP durch den
Einsatz der Parallel-Verdichtung bedeutend.
Ein oder mehrere Verdichter werden eingesetzt, um in warmen
Perioden den Sammlerdruck stabil zu halten, wenn die Außentem-
peratur steigt — in erster Linie während der Sommermonate.
Die normale Leistungsregelung an MT (NK) und LT (TK) wird mit-
tels AK-PC 772 Regler durchgeführt.
Die MT-Teil steuert ebenso die gesamte Verflüssigerschaltung, mit
Wärmerückgewinnung, Gaskühlung und Sammlerdruck.

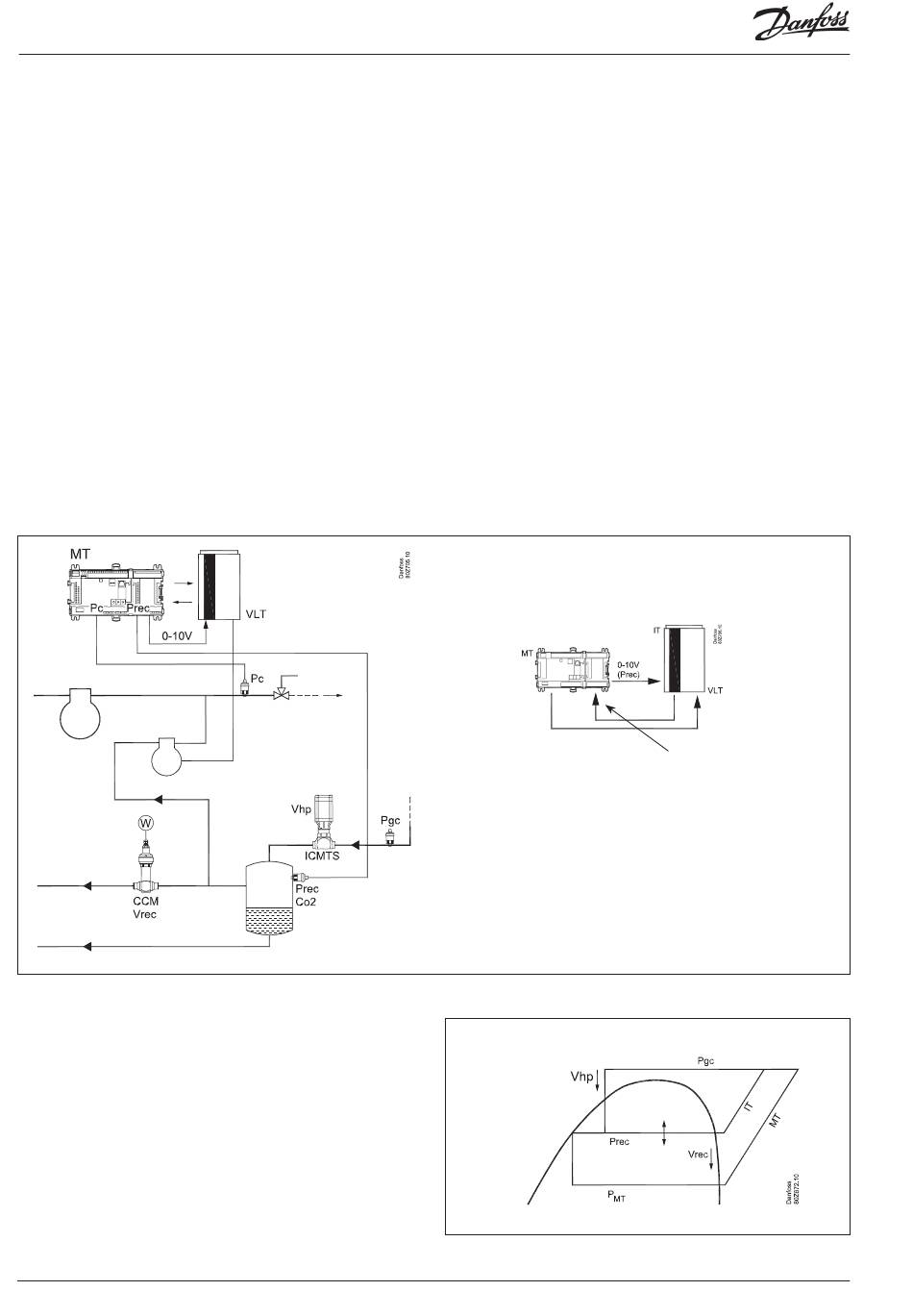

Die Parallel-Verdichtung (Zwischentemperatur, „ZT") wird durch
ein Frequenzumrichter, der Signale von der MT Regelung emp-
fängt, und startet den Verdichter nach Bedarf, damit der Sammler-
druck auf dem gewünschten Niveau gehalten wird.
108
Leistungsregler RS8GU203 © Danfoss 2015-03
Die MT-Regelung, die regelmäßig den Öffnungsgrad des Vrec-
Ventils empfängt, aktiviert die Funktion. Wenn der Öffnungsgrad
größer als der voreingestellte Wert ist, zieht die MT-Regelung ein
Relais an. Der Frequenzumrichter an ZT empfängt das Signal und
startet daraufhin den ZT-Verdichter. Der Frequenzumrichter regelt
nun die Drehzahl des ZT-Verdichters, um den Druck im Sammler
auf gewünschtem Niveau zu halten.
Wenn der ZT-Verdichter verwendet wird, wird der Frekvensum-
richter ein Signal abgeben. Dies wird von dem MT-Regelung
empfangen, der daraufhin das Vrec-Ventil schließt.
Der Sollwert für die Sammlerdruckregelung wird auf ein Maxi-
mum Sammlerdruck (Prec max) erhöht, wenn der ZT-Verdichter in
Verwendung ist.
Prec max. wird unter der konfiguration des Sammlers eingestellt.
Wenn der Bedarf der ZT-Leistung auf Minimalleistung sinkt, schal-
tet der Verdichter ab, das Signal an den MT-Regelung verschwin-
det und der MT-Regelung übernimmt die Drucksteuerung des
Sammlers durch Regulierung des Vrec-Ventils.
Parallel Verd.. Freigabe
Ausgang
(IT comp. release)
Das Signal 0-10 ist der in eine Spannung
umgewandelte Sammlerdruck
Parallel Verd. läuft
Eingang
(IT comp. running)
AK-PC 772
