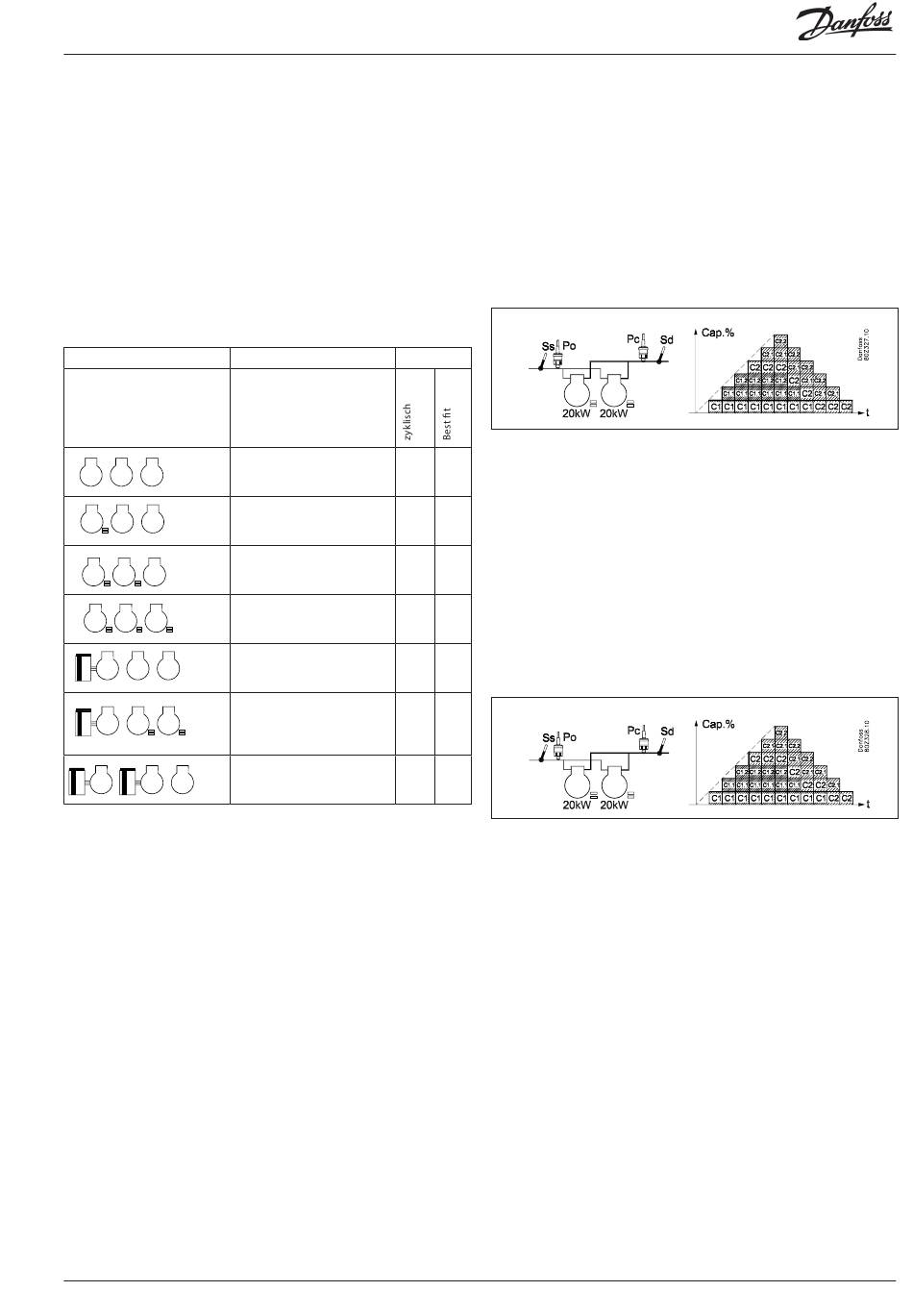

Power pack Typen – Verdichter Kombinationen
Der Regler kann Aggregate (Power Packs) mit bis zu 8 Verdichtern
unterschiedlichen Typs steuern.
- Einen oder zwei geschwindigkeitsgeregelten Verdichter
- Ein Digitaler Scroll Verdichter
- Leistungsgeregelte Verdichtern mit bis zu 3 Entlastungsventilen
- Einstufen-Verdichtern – Kolben
Aus folgender Tabelle geht hervor, welche Verdichterkombinatio-
nen vom Regler überwacht werden können. Daraus gehen auch
die Schaltprinzipien hervor, die für die einzelnen Verdichterkombi-
nationen infrage kommen.
Kombination
*1) Bei einem zyklischem Schaltprinzip müssen einstufige Verdichter dieselbe Größe
aufweisen.
*2) Für Verdichter mit Entlastungsventilen gilt allgemein, dass sie dieselbe Größe,
dieselbe Anzahl Entlastungsventile (max. 3) sowie dieselbe Größe wie bei der
Hauptstufe aufweisen müssen. Werden Verdichter mit Entlastungsventilen mit ein-
stufigen Verdichtern kombiniert, müssen alle Verdichter dieselbe Größe aufweisen.
*3) Drehzahlgeregelte Verdichter können von der Größe her von nachgeschalteten
Verdichtern unterscheiden.
*4) Bei Einsatz zweier drehzahlgeregelter Verdichter müssen diese denselben
Frequenzbereich aufweisen. Bei zyklischem Schaltprinzip müssen die beiden
drehzahlgeregelten Verdichter dieselbe Größe aufweisen, was auch für den nach-
folgenden einstufigen Verdichter gilt.
In Anhang A folgt eine detaillierte Beschreibung der Schaltprinzi-
pien für die einzelnen Anlagen mit entsprechenden Beispielen.
Im Folgenden werden einige allgemeine Regeln für den Umgang
mit leistungsgeregelten und drehzahlgeregelten Verdichtern
sowie für zwei drehzahlgeregelte Verdichter gegeben.
AK-PC 772
Beschreibung
Schaltprinzip
Einstufiger Verdichter *1
Ein Verdichter mit Entlas-
tungsventilen, zusammen mit
einstufigen Verdichtern. *2
Zwei Verdichter mit Entlas-
tungsventilen, zusammen mit
einstufigen Verdichtern. *2
Alle Verdichter mit Entlastungs-
ventilen. *2
Ein drehzahlgeregelter Verdich-
ter, zusammen mit einstufigen
Verdichtern. *1 und *3
Ein drehzahlgeregelter Verdich-
ter, zusammen mit mehreren
Verdichtern mit Entlastungs-
ventilen. *2 und *3
Zwei drehzahlgeregelte
Verdichter, zusammen mit
einstufigen Verdichtern. *4
Leistungsregler RS8GU203 © Danfoss 2015-03
Leistungsgeregelte Verdichter mit Entlastungsventilen
Die „Uploader control mode" legt fest, wie der Leistungsverteiler
mit den Verdichtern umgehen soll.
Unloader control mode = 1
Hier erlaubt der Leistungsverteiler, dass jeweils nur ein Verdichter
entlastet wird. Der Vorteil dieser Einstellung ist, dass der Betrieb
mehrerer Verdichter im entlasteten Zustand vermieden wird, um
Energie einzusparen.
Beispiel:
Zwei leistungsgeregelte Verdichter von 20 kW mit jeweils 2 Entlas-
tungsventilen, zyklisches Schaltprinzip.
• Bei fallender Leistung wird der Verdichter mit den meisten Be-
triebsstunden (C1) entlastet.
x
x
• Ist C1 vollständig entlastet, wird dieser vor der Entlastung von
Verdichter C2 abgeschaltet.
x
Unloader control mode = 2
x
Hier erlaubt der Leistungsverteiler, dass zwei Verdichter bei fallen-
der Leistung entlastet werden.
Der Vorteil bei dieser Einstellung ist, dass dadurch die Zahl der
x
Starts/Stopps der Verdichter vermindert wird.
Beispiel:
x
x
Zwei leistungsgeregelte Verdichter von 20 kW mit jeweils 2 Entlas-
tungsventilen, zyklisches Schaltprinzip.
x
x
x
• Bei fallender Leistung wird der Verdichter mit den meisten Be-
triebsstunden (C1) entlastet.
• Ist C1 vollständig entlastet ist, wird Verdichter C2 um eine Stufe
entlastet, bevor C1 abschaltet.
93
