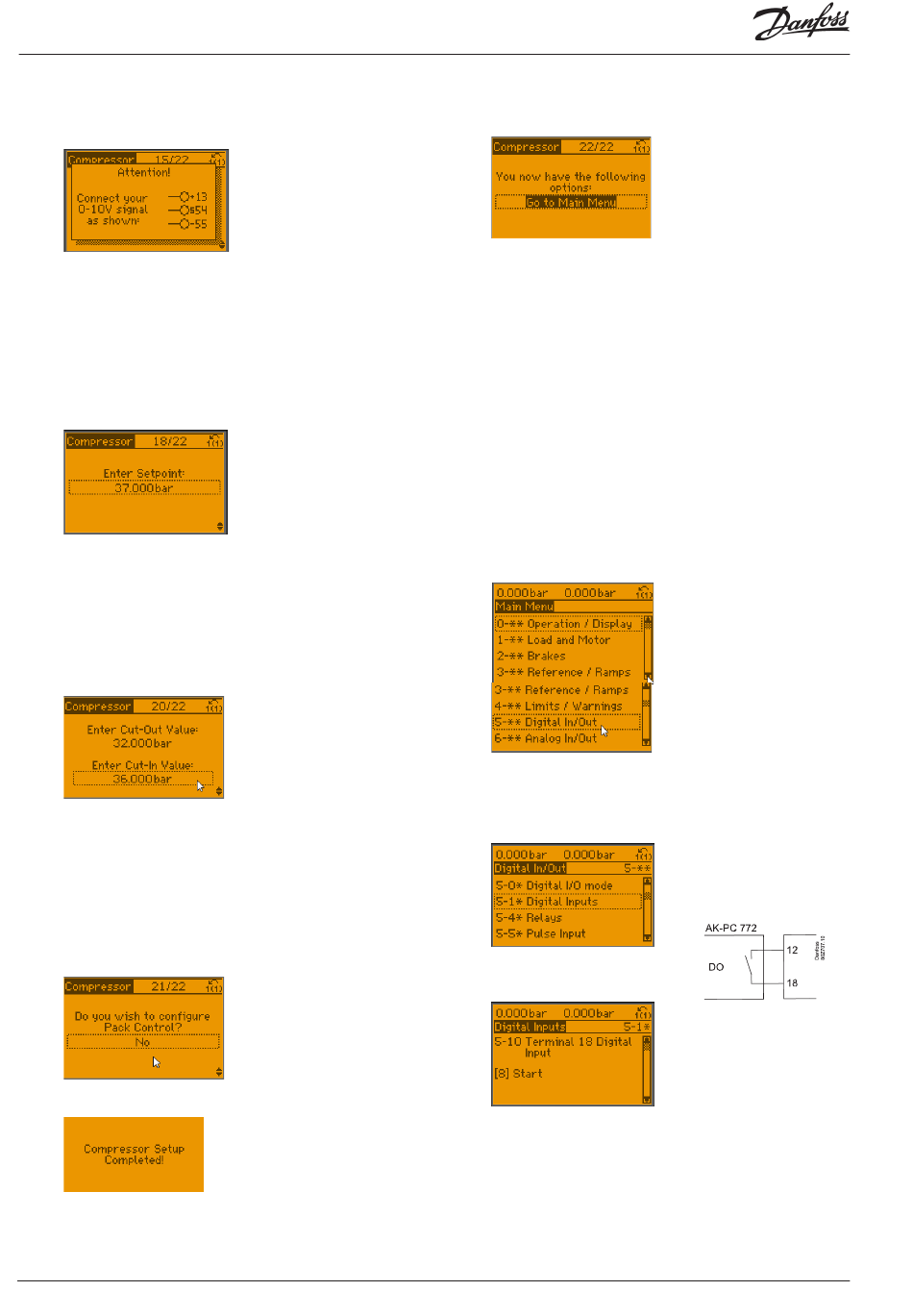

14/22: Fühlertyp. Druckmessumformer in bar einstellen
15/22: Fühlerbereich: Wir werden die Einstellung später ändern.
Fühlersignal: „0-10 V" eingeben
Wir sehen dann, dass 0-10 V von AK-PC 772 mit
den Anschlüssen 54 und 55 verbunden sein muss
(54 = Signal und 55 = minus)
16/22: Referenzeinheit (Sollwert): „bar" auswählen
Kältemittel: „R744" auswählen
17/22: Referenz (Sollwert): „Permanent" einstellen
18/22: Sollwert eingeben. Auf z. B. 37 bar einstellen
Wichtig! Der Sollwert muss auf denselben Wert eingestellt
sein wie die Empfängerreferenz in AK-PC 772.
19/22: Eingeschränkter Referenzbereich (zu verwenden, wenn die
Referenz variabel wäre).
Hoher Sollwert-Grenzwert: Auf z. B. 40 bar einstellen
Niedriger Sollwert-Grenzwert: Auf z. B. 33 bar einstellen
20/22: Ein- und Abschaltwerte einstellen
Abschaltwert: Der Parallelverdichter wird angehalten,
wenn der Empfängerdruck unter den eingestellten Wert
fällt.
Einschaltwert: Der Parallelverdichter wird gestartet, wenn
der Empfängerdruck über den eingestellten Wert steigt.
Wichtig! Der Einschaltwert muss 1 bar niedriger als der in
18/22 festgelegte Sollwert eingestellt werden.
21/22: Der „Packregler" muss nicht konfiguriert werden
„NEIN" auswählen
110
Leistungsregler RS8GU203 © Danfoss 2015-03
22/22: Die Einrichtung des Parallelverdichters ist jetzt
abgeschlossen, aber es müssen noch einige Dinge
getan werden:
Sie können von diesem Menü in das Hauptmenü
umschalten und die restlichen Einstellungen für
die Signale zwischen dem Frequenzumrichter und
dem AK-PC 722 vornehmen.
Durch die folgenden Einstellungen wird:
• der Frequenzumrichter gestartet, wenn der AK-PC 772
ein Relais schaltet.
• sichergestellt, dass der Frequenzumrichter anhält, wenn
der Sicherheitskreis des Verdichters unterbrochen wird.
• der Frequenzumrichter ein Signal an den AK-PC 772 senden,
wenn der Parallelverdichter läuft, sodass der AK-PC 772
das Vrec-Ventil schließen kann.
Hauptmenü
Zeile 5 mit den digitalen Eingängen und Ausgängen
auswählen
Digitale Ein- und Ausgänge
Digitale Eingänge auswählen
Digitale Eingänge
Stellen Sie sicher, dass die Einstellung der
Darstellung entspricht.
(Anschluss 18 ist ein digitaler Eingang und wird auf
„Start" gestellt).
Der Eingang empfängt das Signal über ein Relais im
AK-PC 772.
Das Signal wird über 24 V empfangen (z. B. Anschluss 12)
AK-PC 772
