• Prec.CO2 Druck Anzeige in den CO2 Behälter.
Ist immer anzuwendung.
• Paux
Es kann ein zusätzlicher Druckmessumformer zur Überwachung und
Datenerfassung angeschlossen werden.
Spannungssignal
• Ext. Ref
Ist bei Empfang eines Sollwert-übersteuerungs-signals von einer ande-
ren Steuerung zu benutzen.
• Spannungseingänge
Es kann 1 Spannungsignal zur Überwachung und Datenerfassung ange-
schlossen werden.
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
• Gemeinsame Sicherheitseingang für alle Verdichter (z.B. Gemeinsamer
HP/LP Pressostat)
• Bis zu 6 Signale von jedem Verdichters Sicherheitskreis
• Signal vom Sicherheitskreis der Verflüssigerlüfter
• Evtl. Signal vom Sicherheitskreis des Frequenzumrichters
• Externer Regelungsstart/-stopp
• Signal ob der ZT-Kreis in betrieb ist
• Externes Tag/Nacht-Signal (erhöhen/senken des Saugdruck-sollwerts).
Die Funktion wird bei Anwendung der "P0-Optimierungs"-Funktion
nicht benutzt.
• DI Alarm (1-10) Eingänge
Es können bis zu 10 zusätzliche ON/OFF Signale zur allgemeine Alarm
Überwachung und Datenerfassung angeschlossen werden.
• Niveauschalter
Beispiel
Verdichtergruppe:
NK Kreislauf
• 3 x Verdichter mit "Zyklischer Betrieb". Eine Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –10°C, P0 optimierung
TK Kreislauf
• 2 x Verdichter mit "Zyklischer Betrieb". Eine Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –30°C, P0 optimierung
Gaskühler Regelung:
• Lüfter, Drehzahlgeregelt
• Druckreglelung Pgc mit Sollwert von Sc3 und Sgc
• Druck anhebung bei Wärmerückgewinnung
36
Sammler:
• Überwachung des Druck im CO2 Sammler
• Regelung der Sammler Temperatur für Leitungswas-
ser, 55°C
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der
Saugleitung
• NK-Ps max = -5°C, Po min = -35°C
• NK-Pc max = 110 Bar
• NK-Sd max = 120°C
• TK-Ps max = -5°C, Po min = -45°C
• TK-Pc max = 40 Bar
• TK-Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
Leistungsregler RS8GU203 © Danfoss 2015-03
On/off-Ausgänge
Relaisausgänge
• Verdichter
• Entlastungen
• Lüftermotor
• Injection On Funktion (Signal für Verdampferregelung. Eine pro Saug-
gruppe)
• Start/stop der Flüssigkeitseinspritzung in der Saugleitung
• Start/stop des Ventils und Umwalzpumpe bei Wärmerückgewinnung
• On/Off Signal für Start/Stop von Drehzahlregelung
• On/Off Signal für Start/Stop von ZT-Kreis
• Alarmrelais. In Betrieb Relais.
• On/off Signale von allgemeine Termostate (1), Pressostate (1) oder Span-
nungseingangsfunktionen (1).
Solid state Ausgänge
Die Solid state Ausgänge am Reglermodul können für die gleichen Funkti-
onen wie die unter "Relaisausgänge" Angeführten benutzt werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
• Sollte bei Regelung durch einen Digital Scroll Verdichter verwendet
werden.
Analoger Ausgang
• Drehzahlregelung der Verdichter.
• Drehzahlregelung der Verflüssigerlüfter.
• Stepper Signal für hoch Druck Ventil
• Stepper Signal für Heißgas Bypass Ventil
• Prec Signal (0-10 V) für ZT-Kreis

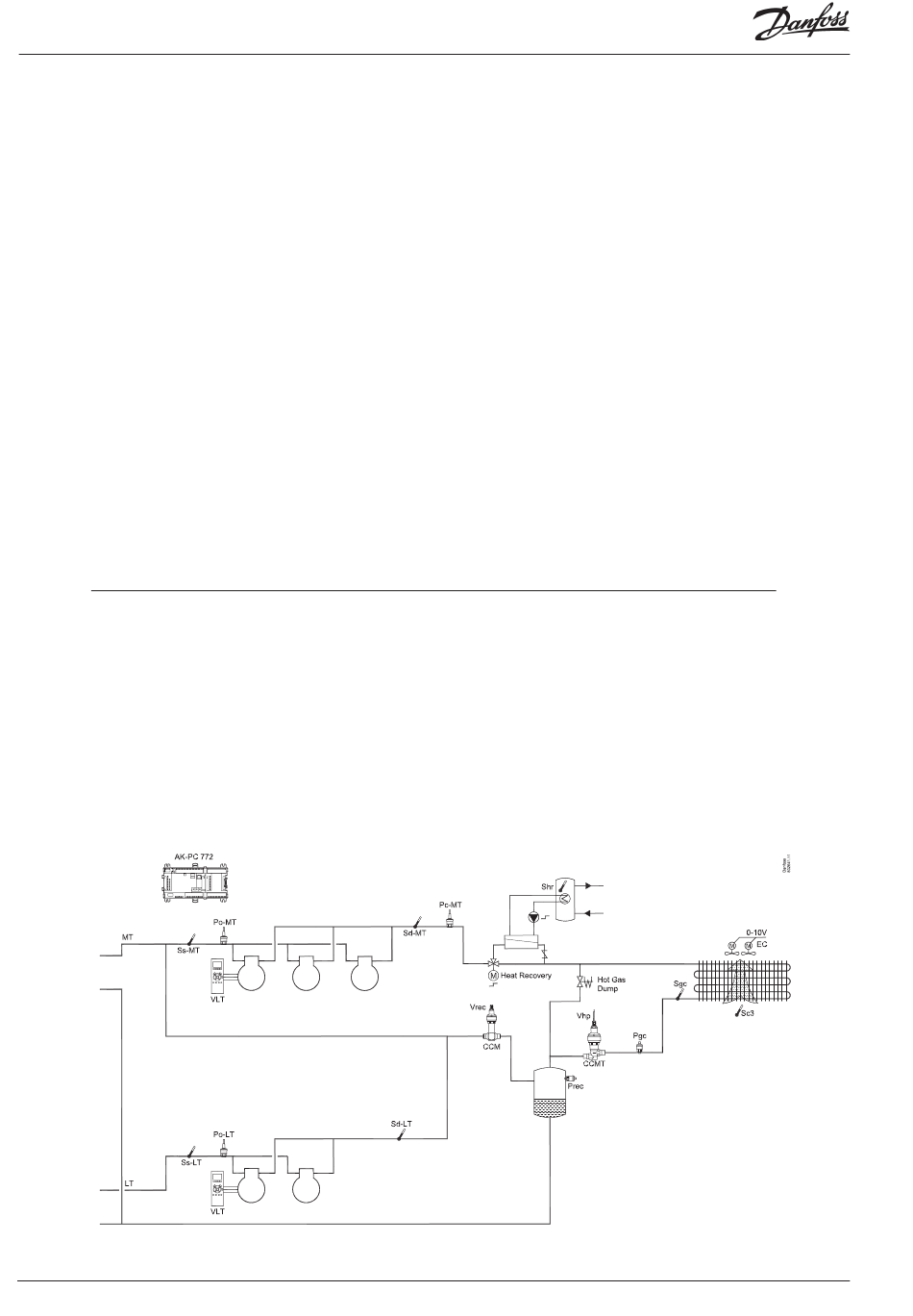

Das Beispiel ist auf der nächsten Seite zu
sehen.
Das Resultat wird, das folgende Module
eingesetzt werden soll:
• AK-PC 772 Regler
• AK-XM 208C stepper Ausgangsmodul
• AK-XM 103B Analoges Eingangs- und
Ausgangsmodul
AK-PC 772
