Simrad AP25 Autopilot

NMEA-Anschluss-Test (AC Hardware)

Die Kabel der Hauptplatine des Autopilot-Computers trennen
und TX1+ an RX1+ und TX1- an RX1- anschließen. Auf der
Stromplatine alle NMEA-Anschlüsse auf dieselbe Weise
anschließen; TX2+ an RX2+ und TX2– an RX2–.
Durch Drücken der STBD-Taste das SimNet-Eintellungs-Menü
aufrufen, oder durch Drücken von STBY zum normalen AP25
Betrieb zurückkehren.

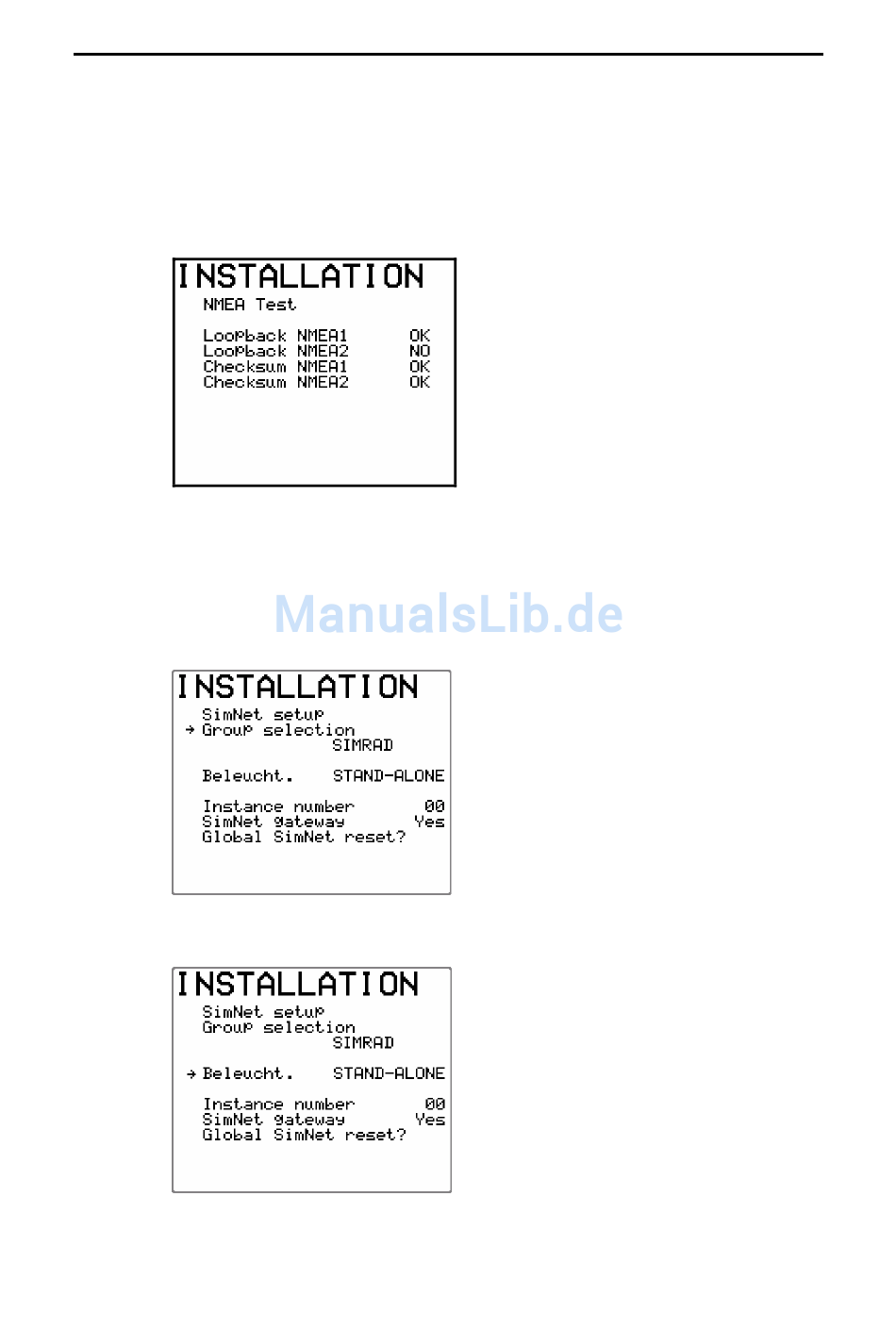

SimNet-Einstellungs-Menü
142
Unter Service im Installations-Menü
durch Drücken der STBD-Taste
NMEA Port Test auswählen, und
den Kurswahldrehknopf im
Uhrzeigersinn drehen um die
Auswahl zu bestätigen.
Sicherstellen, dass die Hardware
OK ist. Falls nicht, die
entsprechende Platine ersetzen.
Gruppe auswählen
SIMRAD: Der Autopilot ist Teil
einer Simrad Gruppe. Die
Quellenauswahl ist für alle Produkte
der Gruppe synchronisiert.
STAND ALONE (Einzelgerät): Die
Quellenauswahl für den Autopiloten
wird nicht an andere Produkte der
Simrad-Gruppe übertragen (keine
Synchronisierung).
Hintergrundbeleuchtung
Die Hintergrundbeleuchtung mit
einer der Beleuchtungsbänke, die auf
SimNet verfügbar sind (1-3),
abstimmen, oder STAND ALONE
eingeben, um die Autopilot-
Beleuchtung individuell einzustellen.
20221719F
