1.1 Master-pomp en slave-pomp

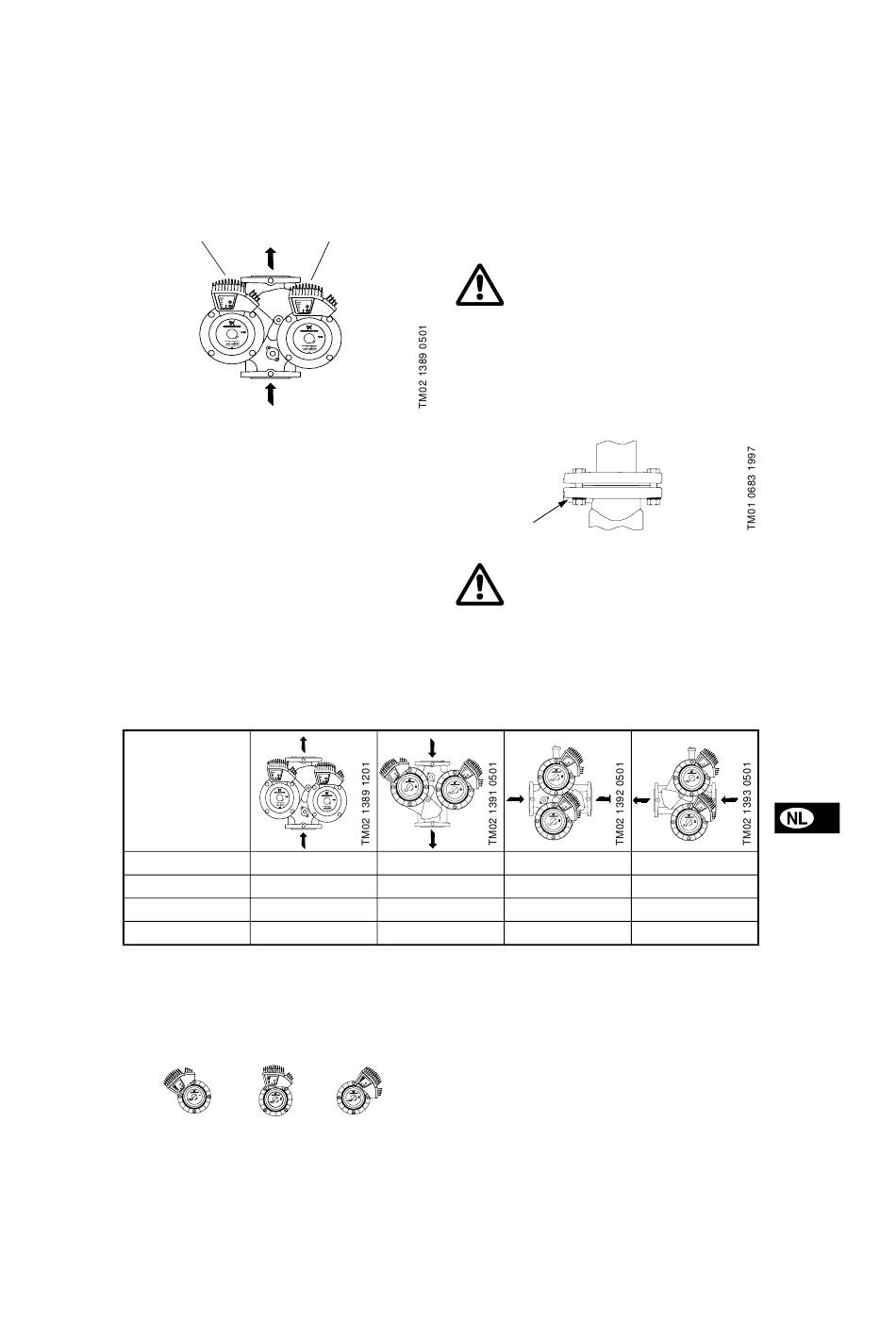

Afb. 1
Slave-pomp Master-pomp

2. Toepassingen

De circulatiepompen uit de UPE Serie 2000 zijn ont-
worpen voor de circulatie van media in verwarmings-
systemen. De pompen kunnen ook worden gebruikt
in tapwatersystemen.
Pompen uit de UPE Serie 2000 zijn geschikt voor:
• systemen met een constante volumestroom
waarbij het wenselijk is het werkpunt van de pomp
optimaal in te stellen,
• en systemen met variabele temperaturen in de
aanvoerleidingen.

2.1 Te verpompen media

Dunne, schone, niet-agressieve en niet-explosieve
media, die geen vaste deeltjes, vezels of minerale
oliën bevatten.
Bij verwarmingssystemen dient de waterkwaliteit te
voldoen aan de Duitse norm VDI 2035.
Stromingsrichting
→
Pomptype
UPED 50-120
UPED 65-120
UPED 80-120
UPED 100-60

3.1 Posities van de klemmenkast

De klemmenkast kan worden gepositioneerd zoals
weergegeven in afb. 3.
Opm.: De klemmenkast mag alleen naar de hieron-
der aangegeven posities worden gedraaid.
Afb. 3
Bij tapwatersystemen is het aan te raden alleen
UPED-pompen te gebruiken indien de hardheid van
het water lager is dan ongeveer 14°dH.
Voor water met een hogere hardheidsgraad is een
direct gekoppelde TPE-pomp aan te bevelen.

3. Installatie

Bij installatie van de pomptypen UPED 50-xx en
65-xx met ovale boutgaten in de flenzen, dienen de
ringen geplaatst te worden zoals in afb. 2 is weerge-
geven.
Afb. 2
Zie voor de afmetingen achterin deze instructies.
De pomp dient met de motoras in horizontale positie
te worden gemonteerd.
De stromingsrichting door de pomp wordt door mid-
del van pijlen op het pomphuis aangegeven.
In de volgende tabel is met een "X" de voorgeschre-
ven stromingsrichting aangegeven voor de verschil-
lende pompen:
X X
X X
X X
X X
De pomp moet niet worden gebruikt voor
het transport van ontvlambare media zoals
dieselolie, benzine of soortgelijke media.
Ringen
Men dient ervoor te zorgen dat niemand
per ongeluk in aanraking kan komen met
hete oppervlakken van de pomp.
X
X
X
X
