2. Applicazioni

Le UPE Serie 2000 sono state progettate per la cir-
colazione di liquidi in impianti di riscaldamento. Le
pompe possono venire utilizzate anche negli impianti
domestici di circolazione di acqua calda sanitaria.
Le UPE Serie 2000 sono utilizzabili in:
• impianti a portata costante dove è importante
ottimizzare il punto di lavoro della pompa,
• impianti a portata variabile in funzione diretta
della temperatura acqua.

2.1 Liquidi pompati

Puliti, non aggressivi e non esplosivi, non contenenti
particelle solide, fibre o oli minerali.
Negli impianti di riscaldamento, l'acqua deve ri-
spondere agli standard del settore relativi alla qualità
dell'acqua, come ad es. lo standard tedesco VDI
2035.
Negli impianti domestici di circolazione di acqua
calda sanitaria è raccomandabile di utilizzare le
pompe UPE solo per acque di durezza inferiore a
circa 14°dH.
Per acque con grado di durezza superiore, è racco-
mandato l'uso di pompe ad accoppiamento diretto
tipo TPE.
Le pompe non devono venire utilizzate per
il trasferimento di liquidi infiammabili come
benzine, oli, gasolio o liquidi similari.
Direzione del
liquido
Tipo di pompa
UPED 50-120
UPED 65-120
UPED 80-120
UPED 100-60

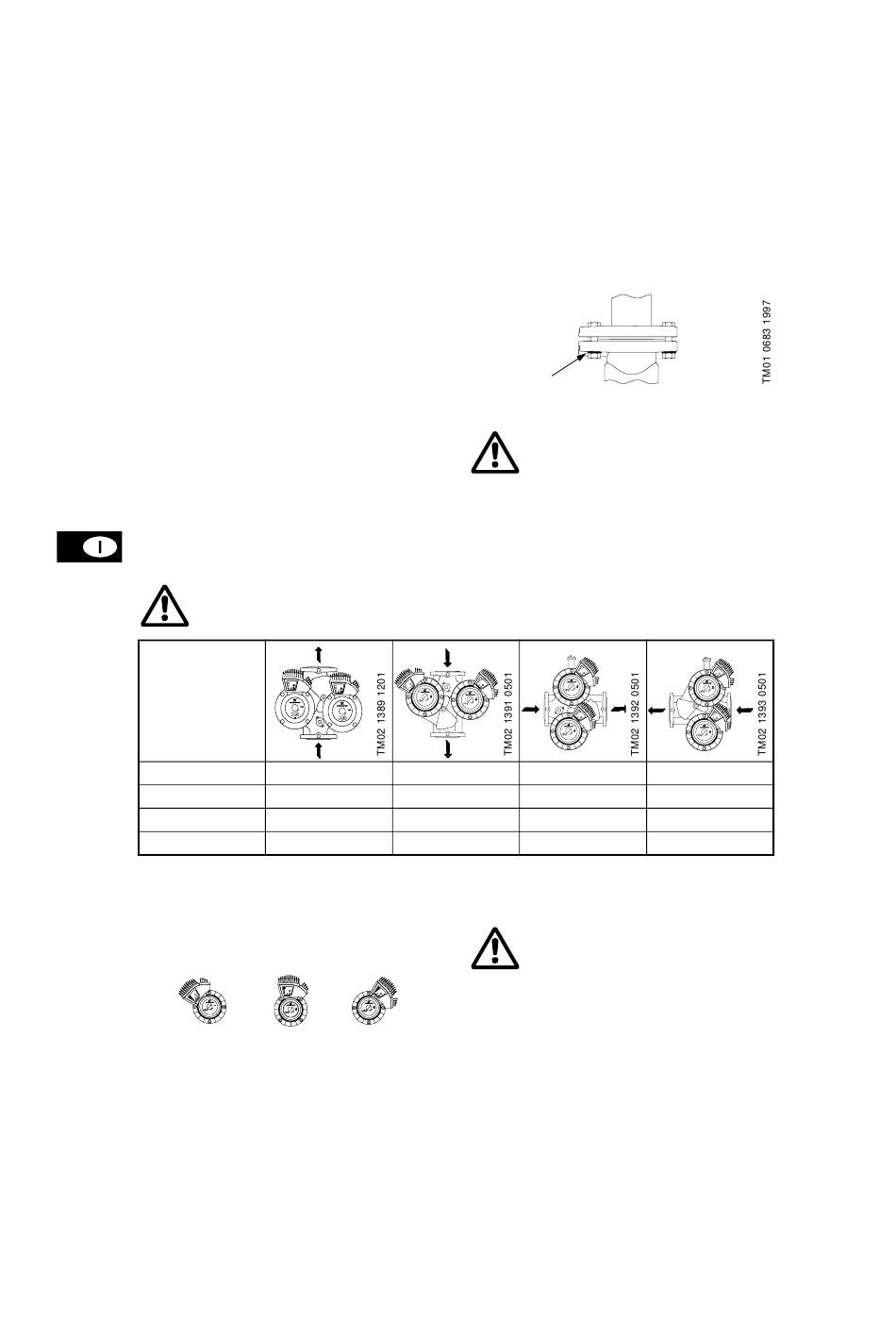

3.1 Posizioni della scatola di controllo

La scatola di controllo può venire ruotata nelle posi-
zioni mostrate in fig. 3.
Nota: la scatola di controllo può venire posizionata
solamente nelle posizioni indicate.
Fig. 3
98

3. Installazione

Quando vengono installate pompe tipo 50-xx e
65-xx, con forature ovali per i bulloni delle flange, è
consigliabile montare delle rondelle come mostrato
in figura 2.
Fig. 2
Vedere le dimensioni di montaggio alla fine di queste
istruzioni.
La pompa deve venire installata con albero motore
perfettamente orizzontale.
Le frecce impresse sul corpo pompa indicano la dire-
zione del flusso di liquido attraverso la pompa.
Le direzioni possibili del liquido attraverso la pompa
sono indicate con una "X" nella seguente tabella:
X
X
X
X
X
X
X
X
3.2 Cambiamento posizione scatola di
Per cambiare la posizione della scatola di controllo
agire come segue:
1.
2.
3.
Rondella
Prendere particolare cura affinché le per-
sone non vengano a contatto con le super-
fici calde della pompa.
X
X
X
X
controllo
Prima di smontare la pompa, l'impianto va
svuotato o le valvole di intercettazione su
entrambi i lati della pompa vanno chiuse,
poiché il liquido può essere a temperatura
molto elevata e ad alta pressione.
Rimuovere le quattro viti di fissaggio della testa
pompa.
Ruotare la testa pompa nella posizione deside-
rata.
Rimettere e stringere le viti.
Installazione
Pompa
