3.2 Pour modifier la position de la boîte à
bornes
Avant de démonter le circulateur, il faut
impérativement vidanger l'installation ou
fermer la vanne d'isolement située de cha-
que côté du circulateur, le liquide pompé
pouvant être bouillant et à forte pression.
Modifier la position de la boîte à bornes de la façon
suivante:
1. Retirer les quatre vis maintenant la tête du circu-
lateur.
2. Orienter la tête du circulateur dans la position
requise.
3. Remettre en place les quatre vis et serrer fort.

3.3 Pour modifier la position de la plaque

signalétique
Lorsque la position de la boîte à bornes a été modi-
fiée, la plaque signalétique doit être tournée de fa-
çon à ce que l'ergot pointe vers le bas. Ceci permet
un possible échappement du liquide à partir de la vis
de purge.
Pour modifier la position de la plaque signalétique,
donner du jeu sur la périphérie de la plaque signalé-
tique à l'aide d'un tournevis, tourner la plaque dans
sa nouvelle position et la mettre en place dans la
pré-découpe requise.

3.4 Clapet anti-retour

Si un clapet anti-retour est posé sur la tuyauterie,
voir fig. 4, il faut s'assurer que la pression de refoule-
ment minimale du circulateur soit toujours supérieure
à la pression de fermeture du clapet. Ceci est parti-
culièrement important en mode "régulation à pres-
sion proportionnelle" (hauteur manométrique réduite
à faibles débits).

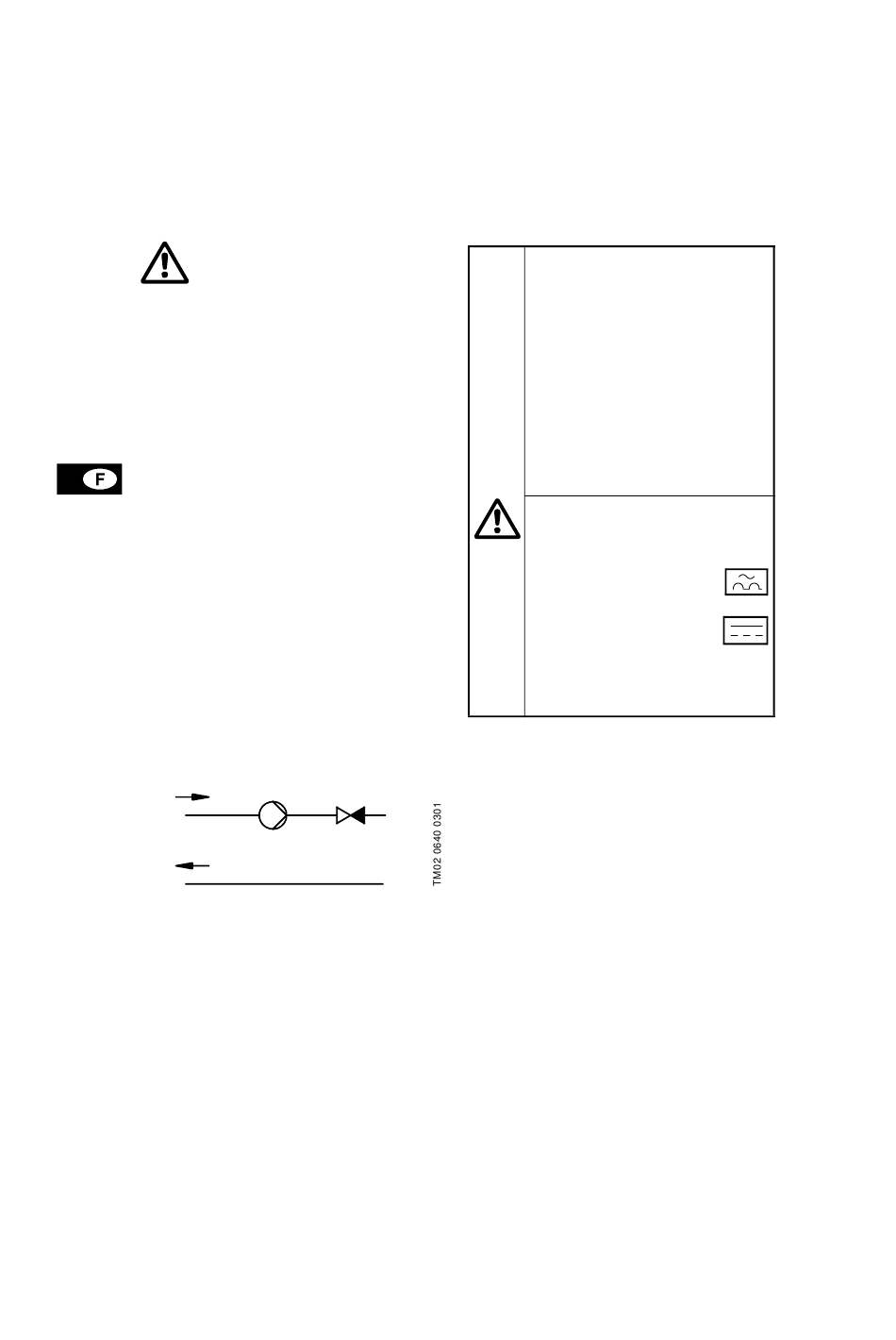

Fig. 4

3.5 Isolation

Si le circulateur est isolé, il faut s'assurer que le cap-
teur de pression différentielle et de température situé
sur le corps du circulateur ne soit pas recouvert.

3.6 Protection antigel

Si le circulateur reste inutilisé pendant les périodes
de gel, prendre les dispositions nécessaires pour
éviter les éclatements dûs au gel.
76
4. Branchement électrique
Le branchement et la protection électriques doivent
être réalisés conformément aux règles en vigueur.
Ne jamais effectuer de branchements à
l'intérieur de la boîte à bornes du circula-
teur, sauf si l'alimentation électrique a
été coupée pendant au moins 5 minutes.
Le circulateur doit impérativement être
relié à la terre.
Le circulateur doit être connecté à un in-
terrupteur principal externe avec un inter-
valle isolant de 3 mm mini entre chaque
pôle.
La mise à la terre ou au neutre peut être
utilisée pour la protection contre le con-
tact indirect.
La mesure au megohmmètre doit être ef-
fectuée conformément au paragraphe
9. Mesure au megohmmètre .
Si le circulateur est branché sur
une installation électrique équi-
pée d'un disjoncteur à pertes à
la terre à titre de protection
supplémentaire, ce disjoncteur
doit couper le circuit lorsque
des courants de fuite à la terre
à courant continu (courant con-
tinu pulsé) et des courants de
fuite à la terre en courant
continu normal se déclen-
chent.
Le disjoncteur doit être marqué
des deux symboles représen-
tés.
• Le circulateur ne nécessite pas de protection ex-
terne du moteur.
• Si l'on exige une classification du circulateur dans
la classe de qualité de surtension 1 ou 2 confor-
mément à VDE 0160/12.90, il faut impérative-
ment installer un préfiltre.
Contacter GRUNDFOS pour tous renseignements
complémentaires.
• La tension et la fréquence de fonctionnement sont
inscrites sur la plaque signalétique du circulateur.
S'assurer que le moteur est adapté à l'alimenta-
tion électrique où il sera branché.
4.1 Tension d'alimentation
3 x 400-415 V ±10%, 50 Hz.
