6.3.1 Impostazione in relazione a sostitu-
zione di pompe in impianti pre-esi-
stenti

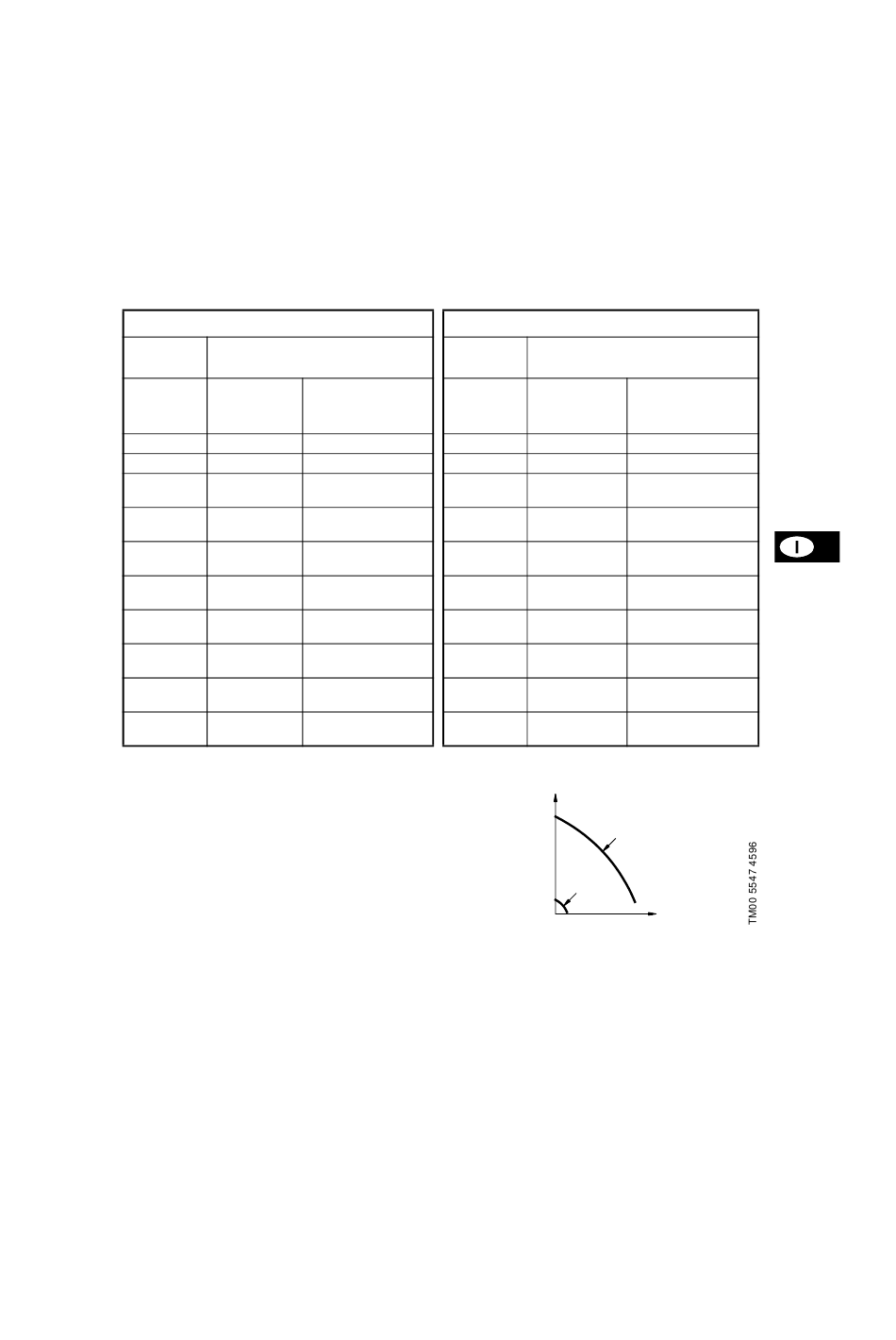

Se una UPE Serie 2000 deve sostituire, in un im-
pianto pre-esistente, un circolatore convenzionale, le
impostazioni vanno effettuate secondo la tabella se-
guente.
Pompa pre-esistente alla massima velocità
Pompa pre-
UPE Serie 2000
esistente
Prevalenza Prevalenza
massima impostata
[m] [m]
3 2
4 2
5 2,5
6 3
7 3,5
8 4
9 4,5
10 5
11 5,5
12 6
Leggere le tabelle come segue:
• Se la prevalenza massima della pompa è di 6 me-
tri e la pompa, in condizioni normali, funziona alla
massima velocità, è raccomandato di impostare la
prevalenza della UPED a 3 metri e di selezionare
il modo di funzionamento a pressione proporzio-
nale.
• Se, invece, la pompa pre-esistente sta funzio-
nando a velocità ridotta, è raccomandato di impo-
stare la UPED a 2 metri, selezionando la
pressione costante.
6.4 Funzionamento a curva massima o
minima
Può venire impostato per mezzo del pannello di con-
trollo o dell'R100.
La pompa può venire impostata per funzionare come
un circolatore convenzionale non controllato, avente
una curva caratteristica come la curva max. o min.,
vedi fig. 9.
Pompa pre-
esistente
Impostazione Prevalenza
del modo di massima
regolazione [m]
Pressione costante 3
Pressione costante 4
Pressione
5
proporzionale
Pressione
6
proporzionale
Pressione
7
proporzionale
Pressione
8
proporzionale
Pressione
9
proporzionale
Pressione
10
proporzionale
Pressione
11
proporzionale
Pressione
12
proporzionale
Fig. 9
Il modo a curva max. può venire selezionato nel
caso sia necessaria una pompa non controllata. In
questo modo di funzionamento la pompa funzionerà
senza rispondere ad un eventuale regolatore
esterno, se installato.
Il modo a curva min. può essere usato in periodi nei
quali è richiesta una portata minima. Questo è il
modo di funzionamento adatto alle ore notturne.
Due differenti curve min. possono venire impostate
tramite l'R100.
Pompa pre-esistente a velocità ridotta
UPE Serie 2000
Prevalenza Impostazione
impostata
[m]
1,5 Pressione costante
1,5 Pressione costante
2 Pressione costante
2 Pressione costante
2,5
3
3,5
3,5
4
4
H
Max.
Min.
Q
del modo di
regolazione
Pressione
proporzionale
Pressione
proporzionale
Pressione
proporzionale
Pressione
proporzionale
Pressione
proporzionale
Pressione
proporzionale
