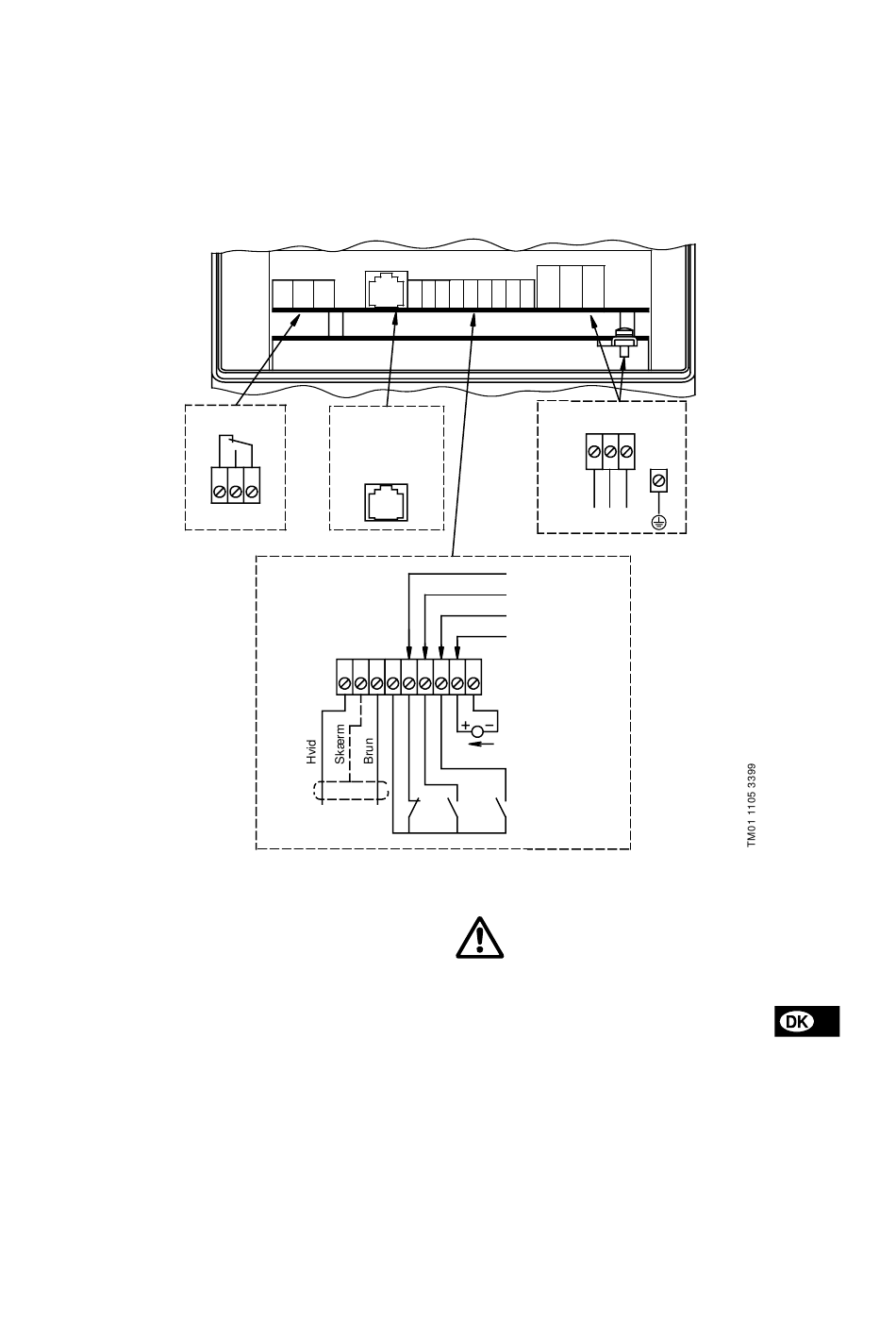

4.2 Tilslutningsdiagram

Fig. 5
1
Signaludgang
1 2 3
NC NO C
Bussignal
Anvendes til master-
slave kommunikation
Bemærk:
• Ledninger til en eventuel ekstern styring (klemme
7 til 12) skal tilsluttes i masterpumpen.
• Hvis pumpen skal tilsluttes en PMU 2000 eller
PCU 2000, skal den indstilles til enkeltpumpedrift,
se tillæg til denne instruktion.
• Hvis der ikke tilsluttes en ekstern start/stop-afbry-
der, bibeholdes ledningsforbindelsen mellem
klemme 7 og 8.
• Anvendes 0-10 V indgangen (klemme 11 og 12),
skal der være en ledningsforbindelse mellem
klemme 7 og 9 (indgang for min. kurve skal være
lukket).
• Alle anvendte kabler skal mindst være varmebe-
standige op til +85°C.
• Alle anvendte kabler skal installeres i henhold til
EN 60 204-1.
4 5 6 7 8
2 3
Differenstryk- og
temperatursensor
A Y B
4 5 6 7 8 9 10 11 12
DC 0-10 V
Stop Min.
Vedrøremde krav til signalledninger og signalgivere
se afsnit 10. Tekniske data .
Et eksempel på tilslutning er vist på side 270.
L3 L2 L1
9 10 11 12
Nettilslutning
L3 L2 L1
Start/stop
Min. kurve
(natsænkning)
Maks. kurve
Analog 0-10 V
indgang
Maks.
• Kablerne, som tilsluttes
- udgangene 1 til 3,
- indgangene 4 til 12,
- forsyningsklemmerne og
- differenstryk- og temperatursensor,
skal være isoleret fra hinanden og fra
forsyningsspændingen med en forstær-
ket isolering.
• Alle ledere tilhørende en klemrække
skal sammenbindes ved klemmerne.
