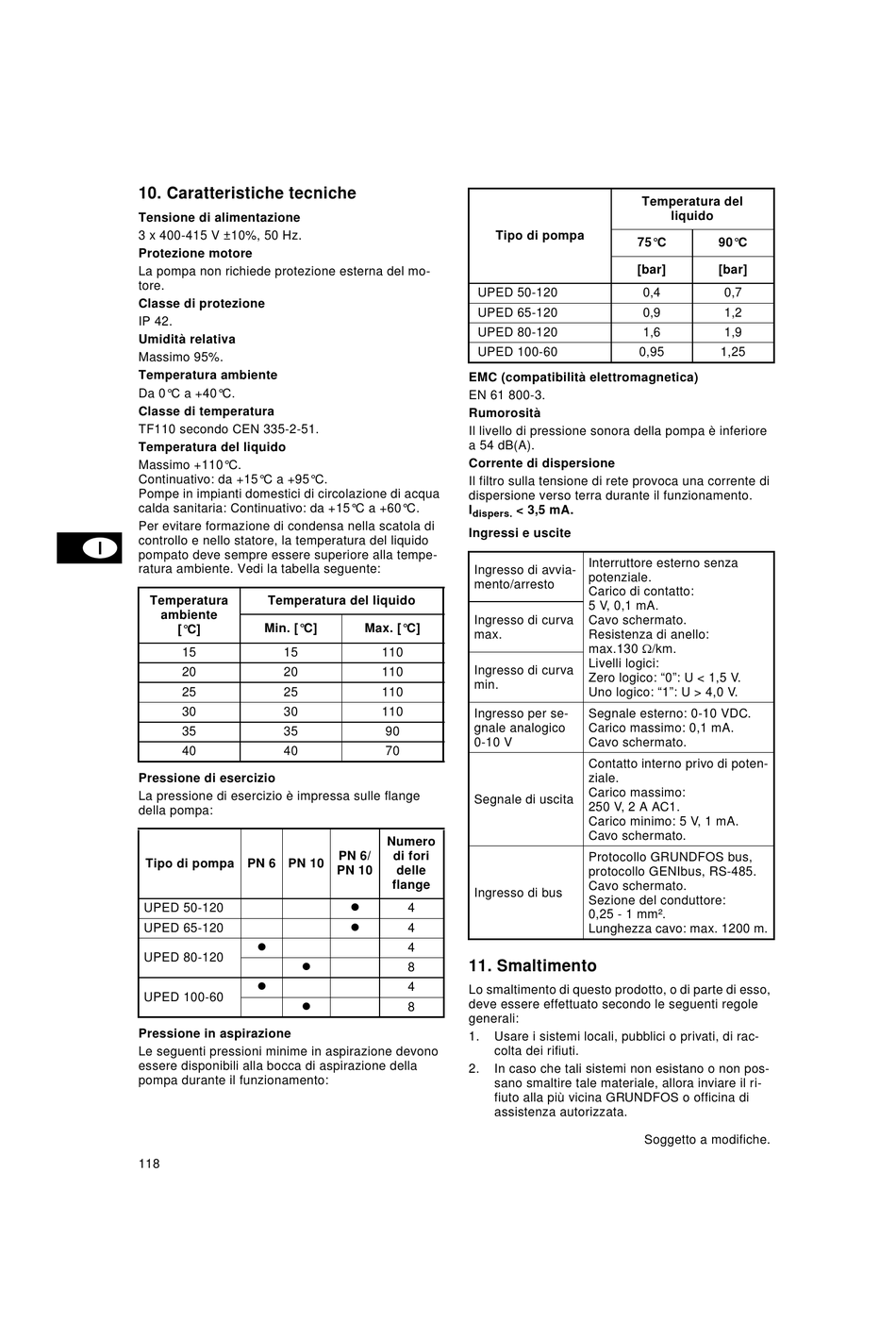

10. Caratteristiche tecniche

Tensione di alimentazione
3 x 400-415 V ±10%, 50 Hz.
Protezione motore
La pompa non richiede protezione esterna del mo-
tore.
Classe di protezione
IP 42.
Umidità relativa
Massimo 95%.
Temperatura ambiente
Da 0°C a +40°C.
Classe di temperatura
TF110 secondo CEN 335-2-51.
Temperatura del liquido
Massimo +110°C.
Continuativo: da +15°C a +95°C.
Pompe in impianti domestici di circolazione di acqua
calda sanitaria: Continuativo: da +15°C a +60°C.
Per evitare formazione di condensa nella scatola di
controllo e nello statore, la temperatura del liquido
pompato deve sempre essere superiore alla tempe-
ratura ambiente. Vedi la tabella seguente:
Temperatura Temperatura del liquido
ambiente
Min. [°C]
[°C]
15 15
20 20
25 25
30 30
35 35
40 40
Pressione di esercizio
La pressione di esercizio è impressa sulle flange
della pompa:
Tipo di pompa PN 6 PN 10
UPED 50-120
UPED 65-120
!
UPED 80-120
!
!
UPED 100-60
!
Pressione in aspirazione
Le seguenti pressioni minime in aspirazione devono
essere disponibili alla bocca di aspirazione della
pompa durante il funzionamento:
118
Tipo di pompa
UPED 50-120
UPED 65-120
UPED 80-120
UPED 100-60
EMC (compatibilità elettromagnetica)
EN 61 800-3.
Rumorosità
Il livello di pressione sonora della pompa è inferiore
a 54 dB(A).
Corrente di dispersione
Il filtro sulla tensione di rete provoca una corrente di
dispersione verso terra durante il funzionamento.
I
dispers.
Ingressi e uscite
Ingresso di avvia-
mento/arresto
Ingresso di curva
Max. [°C]
max.
110
Ingresso di curva
110
min.
110
110
Ingresso per se-
gnale analogico
90
0-10 V
70
Segnale di uscita
Numero
PN 6/ di fori
PN 10 delle
flange
Ingresso di bus
!
4
!
4
4

11. Smaltimento

8
4
Lo smaltimento di questo prodotto, o di parte di esso,
deve essere effettuato secondo le seguenti regole
8
generali:
1. Usare i sistemi locali, pubblici o privati, di rac-
colta dei rifiuti.
2. In caso che tali sistemi non esistano o non pos-
sano smaltire tale materiale, allora inviare il ri-
fiuto alla più vicina GRUNDFOS o officina di
assistenza autorizzata.
Temperatura del
liquido
75°C
[bar]
0,4
0,9
1,6
0,95
< 3,5 mA.
Interruttore esterno senza
potenziale.
Carico di contatto:
5 V, 0,1 mA.
Cavo schermato.
Resistenza di anello:
max.130 Ω/km.
Livelli logici:
Zero logico: "0": U < 1,5 V.
Uno logico: "1": U > 4,0 V.
Segnale esterno: 0-10 VDC.
Carico massimo: 0,1 mA.
Cavo schermato.
Contatto interno privo di poten-
ziale.
Carico massimo:
250 V, 2 A AC1.
Carico minimo: 5 V, 1 mA.
Cavo schermato.
Protocollo GRUNDFOS bus,
protocollo GENIbus, RS-485.
Cavo schermato.
Sezione del conduttore:
0,25 - 1 mm².
Lunghezza cavo: max. 1200 m.
Soggetto a modifiche.
90°C
[bar]
0,7
1,2
1,9
1,25
