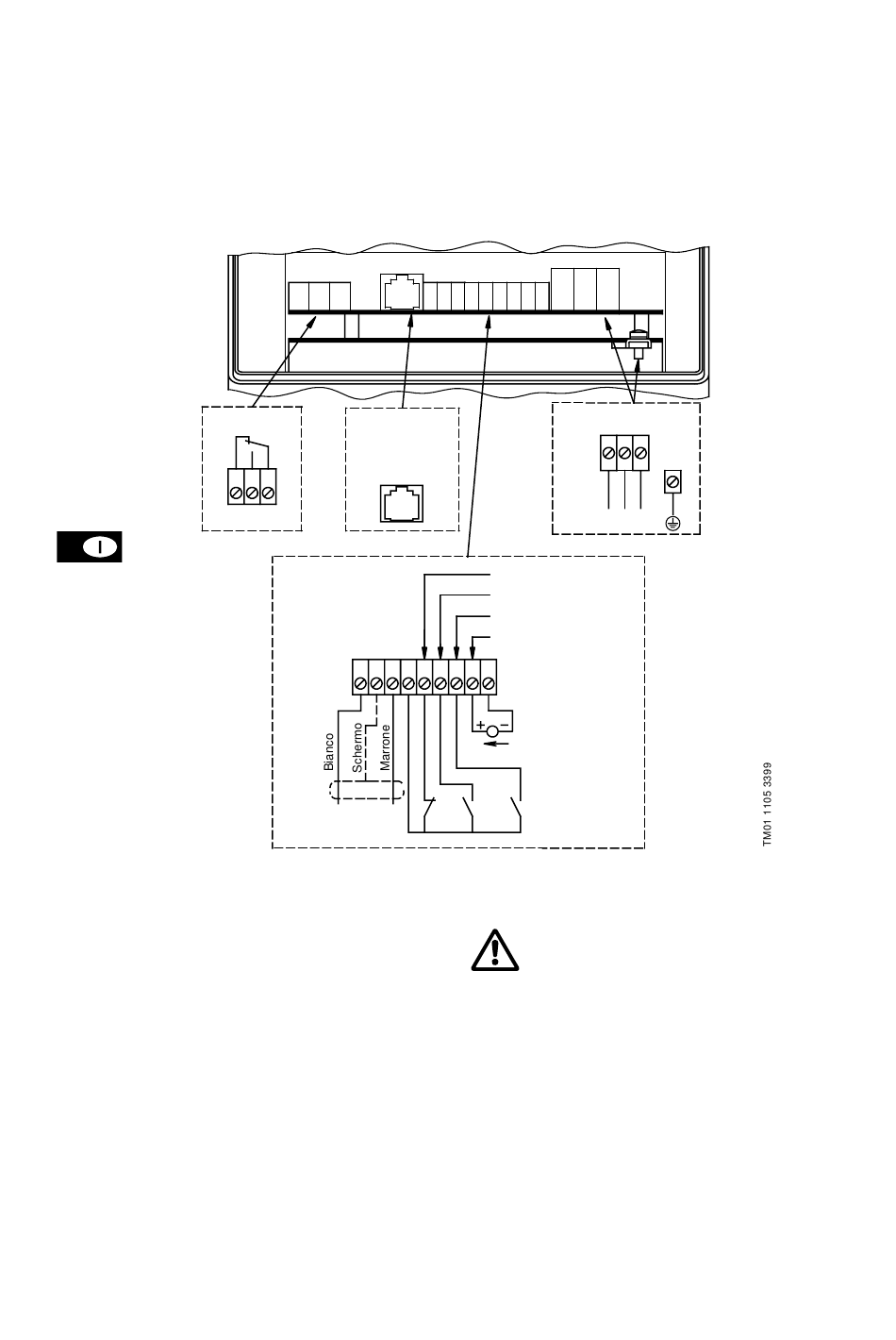

4.2 Schema di collegamento

Fig. 5
1
Uscita segnale
1 2 3
NC NO C
Nota:
• Un possibile regolatore esterno è da collegarsi
alla pompa master (morsetti da 7 a 12).
• Se la pompa deve venire collegata a un PMU
2000 o a un PCU 2000, deve essere impostata su
funzionamento singolo. Vedi l'appendice a queste
istruzioni.
• Se non è presente un interruttore esterno, mante-
nere il collegamento interno tra i morsetti 7 e 8.
• Se viene utilizzato l'ingresso 0-10 V (morsetti 11 e
12), deve essere presente un collegamento tra i
morsetti 7 e 9 (l'ingresso di curva minima deve es-
sere chiuso)
• Tutti i cavi utilizzati devono essere resistenti al ca-
lore, min. +85°C.
• Tutti i cavi devono essere installati nel rispetto
delle norme EN 60 204-1.
100
2 3 4 5 6 7 8
Sensore di pres-
sione differenziale
e temperatura
Segnale BUS
usato per co-
municazioni
master/slave
A Y B
4 5 6 7 8 9 10 11 12
DC 0-10 V
Stop Min.
Per cavi di segnale e trasmettitori di segnale, vedere
cap. 10. Caratteristiche tecniche .
Esempio di collegamento da pag. 270.
L3 L2 L1
9 10 11 12
Alimentazione di rete
L3 L2 L1
Avviamento/arresto
Curva min.
(funzionamento notturno)
Curva max.
Ingresso analogico
0-10 V
Max.
• I cavi collegati a:
- uscite da 1 a 3,
- ingressi da 4 a 12,
- morsetti di alimentazione,
- sensore di pressione differenziale
e temperatura
devono essere separati tra loro e
dall'alimentazione elettrica con isola-
mento rinforzato.
• Tutti i cavi connessi alla morsettiera de-
vono essere opportunamente legati tra
loro.
