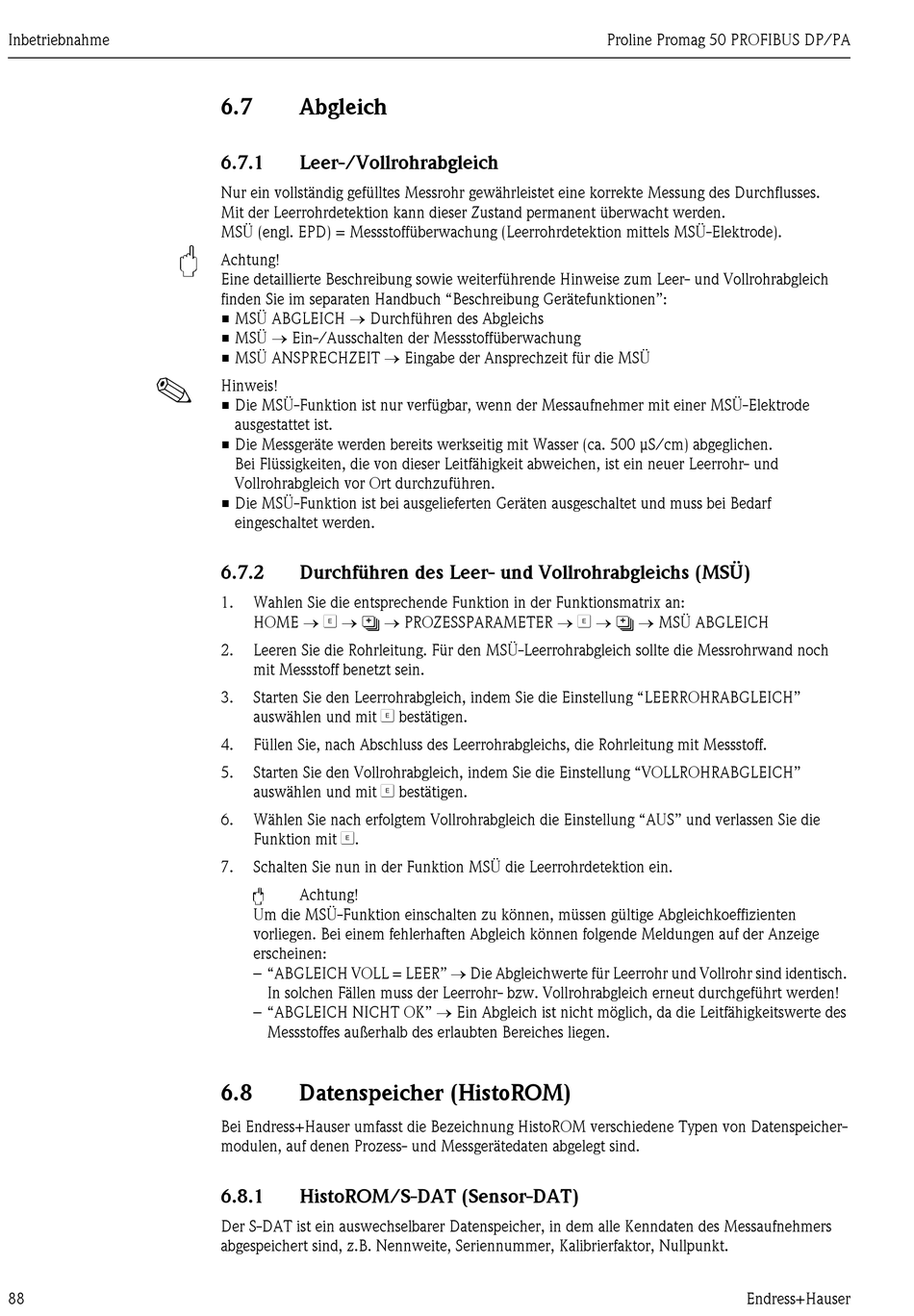

Inbetriebnahme
"
!
88
6.7

Abgleich

6.7.1

Leer-/Vollrohrabgleich

Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durchflusses.
Mit der Leerrohrdetektion kann dieser Zustand permanent überwacht werden.
MSÜ (engl. EPD) = Messstoffüberwachung (Leerrohrdetektion mittels MSÜ-Elektrode).
Achtung!
Eine detaillierte Beschreibung sowie weiterführende Hinweise zum Leer- und Vollrohrabgleich
finden Sie im separaten Handbuch "Beschreibung Gerätefunktionen":
• MSÜ ABGLEICH → Durchführen des Abgleichs
• MSÜ → Ein-/Ausschalten der Messstoffüberwachung
• MSÜ ANSPRECHZEIT → Eingabe der Ansprechzeit für die MSÜ
Hinweis!
• Die MSÜ-Funktion ist nur verfügbar, wenn der Messaufnehmer mit einer MSÜ-Elektrode
ausgestattet ist.
• Die Messgeräte werden bereits werkseitig mit Wasser (ca. 500 µS/cm) abgeglichen.
Bei Flüssigkeiten, die von dieser Leitfähigkeit abweichen, ist ein neuer Leerrohr- und
Vollrohrabgleich vor Ort durchzuführen.
• Die MSÜ-Funktion ist bei ausgelieferten Geräten ausgeschaltet und muss bei Bedarf
eingeschaltet werden.
6.7.2 Durchführen des Leer- und Vollrohrabgleichs (MSÜ)
1. Wahlen Sie die entsprechende Funktion in der Funktionsmatrix an:
HOME → F → R → PROZESSPARAMETER → F → R → MSÜ ABGLEICH
2. Leeren Sie die Rohrleitung. Für den MSÜ-Leerrohrabgleich sollte die Messrohrwand noch
mit Messstoff benetzt sein.
3. Starten Sie den Leerrohrabgleich, indem Sie die Einstellung "LEERROHRABGLEICH"
auswählen und mit F bestätigen.
4. Füllen Sie, nach Abschluss des Leerrohrabgleichs, die Rohrleitung mit Messstoff.
5. Starten Sie den Vollrohrabgleich, indem Sie die Einstellung "VOLLROHRABGLEICH"
auswählen und mit F bestätigen.
6. Wählen Sie nach erfolgtem Vollrohrabgleich die Einstellung "AUS" und verlassen Sie die
Funktion mit F.
7. Schalten Sie nun in der Funktion MSÜ die Leerrohrdetektion ein.
"
Achtung!
Um die MSÜ-Funktion einschalten zu können, müssen gültige Abgleichkoeffizienten
vorliegen. Bei einem fehlerhaften Abgleich können folgende Meldungen auf der Anzeige
erscheinen:
– "ABGLEICH VOLL = LEER" → Die Abgleichwerte für Leerrohr und Vollrohr sind identisch.
In solchen Fällen muss der Leerrohr- bzw. Vollrohrabgleich erneut durchgeführt werden!
– "ABGLEICH NICHT OK" → Ein Abgleich ist nicht möglich, da die Leitfähigkeitswerte des
Messstoffes außerhalb des erlaubten Bereiches liegen.
6.8

Datenspeicher (HistoROM)

Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher-
modulen, auf denen Prozess- und Messgerätedaten abgelegt sind.
6.8.1

HistoROM/S-DAT (Sensor-DAT)

Der S-DAT ist ein auswechselbarer Datenspeicher, in dem alle Kenndaten des Messaufnehmers
abgespeichert sind, z.B. Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt.
Proline Promag 50 PROFIBUS DP/PA
Endress+Hauser
