Bedienung des Feldanzeigers
2. Miniaturschalter (DIP-Schalter) für diverse Hardware-Einstellungen
Über Miniaturschalter (DIP-Schalter) auf dem Elektronikmodul können folgende Hardware-
Einstellungen für die Feldbus-Schnittstelle vorgenommen werden →  20:
• Einstellung ob Bedienung über DIP Schalter oder Remote über DTM möglich ist
• Einstellung der Adresse, der Busteilnehmer, deren Werte angezeigt werden sollen
• Einstellung eines Offsets

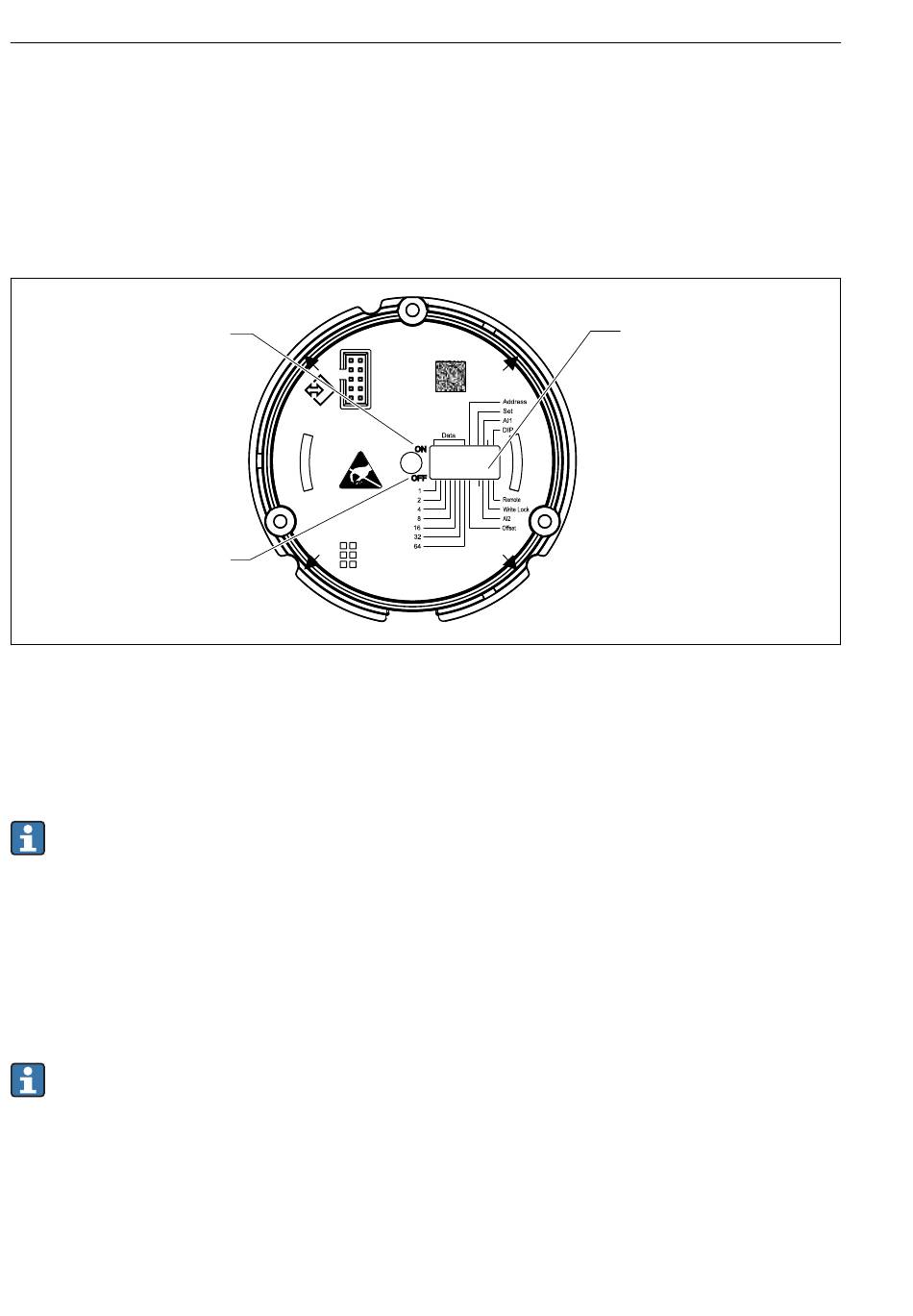

 9 Hardware-Einstellung über DIP-Schalter
1 Schalterposition ON
2 Schalterposition OFF
3 Schreibschutz
Bei Bedienung über die DIP Schalter können nur 2 Anzeigewerte konfiguriert werden.
6.1.1 Listener Mode
Der Feldanzeiger wirkt als reiner Listener, d.h. er erscheint im Bus nicht als aktiver Teilneh-
mer mit einer eigenen Adresse und es erhöht auch nicht den „Traffic" im Bus.
Der Feldanzeiger analysiert die auf dem Bus aktiven Geräte und diese können den bis zu 8
Kanälen bei DTM-Bedienung bzw. zwei Kanälen bei DIP-Schalter-Bedienung über ihre
Adresse zugeordnet werden.
Eine Bedienung über das PROFIBUS Protokoll ist durch die reine Listener Funktion des
Anzeigers nicht möglich!
