Montage

20
6 Montage
6.1

Montagebedingungen

6.1.1

Montageposition

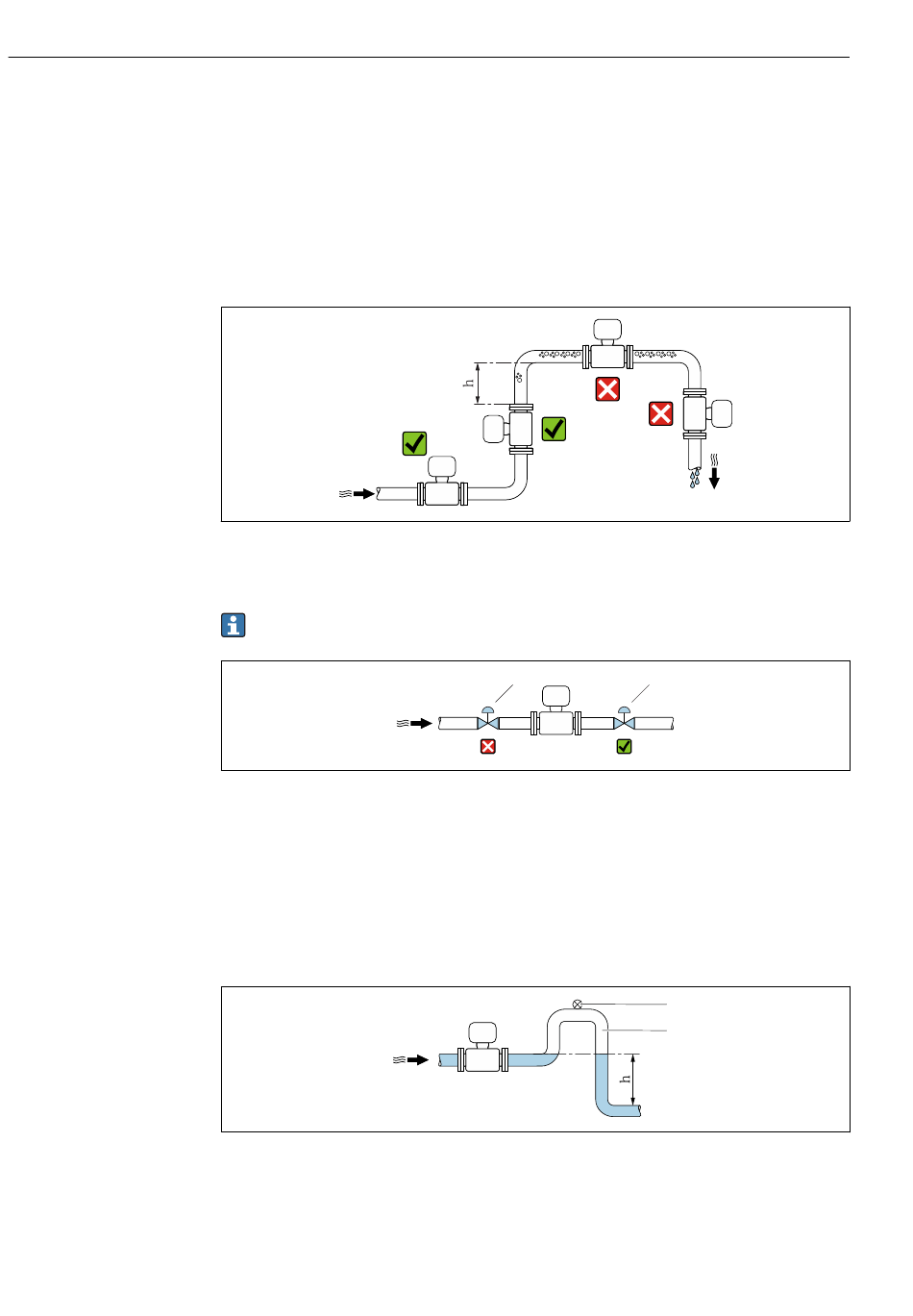

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus-
reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Nicht notwendig bei Bestellmerkmal "Bauart", Option C
 3 Einbau des Messaufnehmers nach einem Regelventil nicht empfohlen
1 Regelventil
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein
Siphon mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem
ein Abreißen des Flüssigkeitsstroms in der Rohrleitung.
 4 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Proline Promag W 300 EtherNet/IP
1 1
1
2
A0029343
A0033017
A0028981
