5 Technische Daten und Systemkomponenten
5.1 Systemüberblick
32
5.1.1 Systeme für Rohrleitungsmaße von 6 mm bis 1/2"
Die folgenden Abbildungen zeigen ein typisches System für Rohrleitungsmaße
von 6 mm bis 1/2".

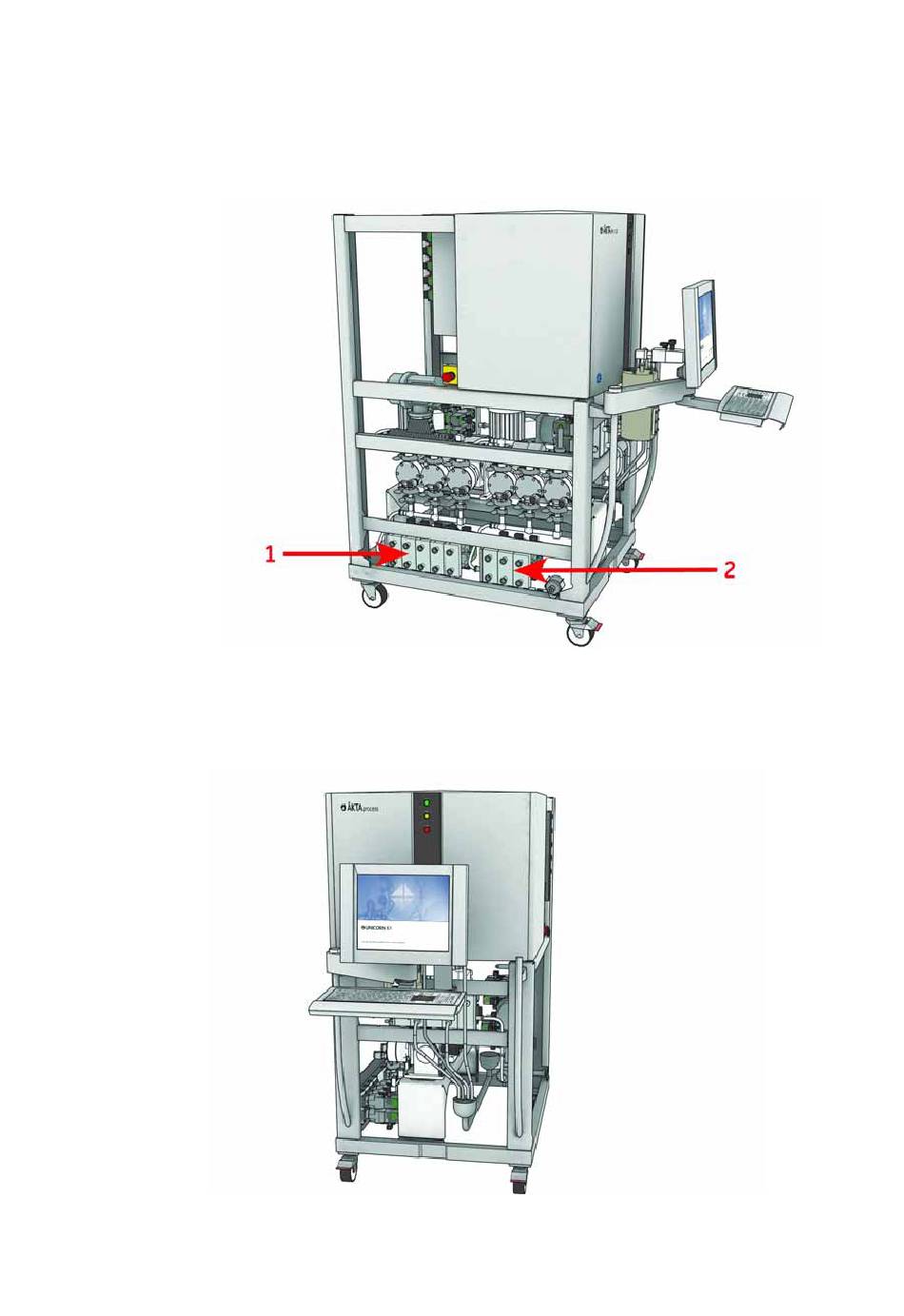

Abbildung 5-1. 6 mm-ÄKTAprocess-System – Ansicht Pumpeneinlassseite des Systems
1. Einlassventile A (Einlass A1 - A10)
2. Einlassventile B (Einlass B1 - B6)
Abbildung 5-2. 6 mm-ÄKTAprocess-System – Ansicht der Bedienkonsolenseite
ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
