ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
5.6.3
Sicherungsautomaten
Die Netzstromversorgung des ÄKTAprocess-Systems und der Pumpen ist mit im
Inneren des Gehäuses untergebrachten Sicherungsautomaten ausgestattet.
Die spezifische Kombination der Sicherungsautomaten hängt davon ab, wie das
System konfiguriert ist und ob das System für die Konformität mit den CE- oder
UL-Normen ausgelegt ist. Die im vorhandenen System verwendeten Typen sind
der Systemdokumentation zu entnehmen.
Die Sicherungsautomaten für die Pumpen (CB1, CB2 und CB3 – jeweils einer pro
Pumpe) befinden sich neben dem Transformator auf derselben Gehäuseseite,
auf der der integrierte Computer installiert ist (in der folgenden Abbildung durch
den Pfeil markiert). Alle Pumpensicherungsautomaten haben einen Nennstrom
von 10 A.

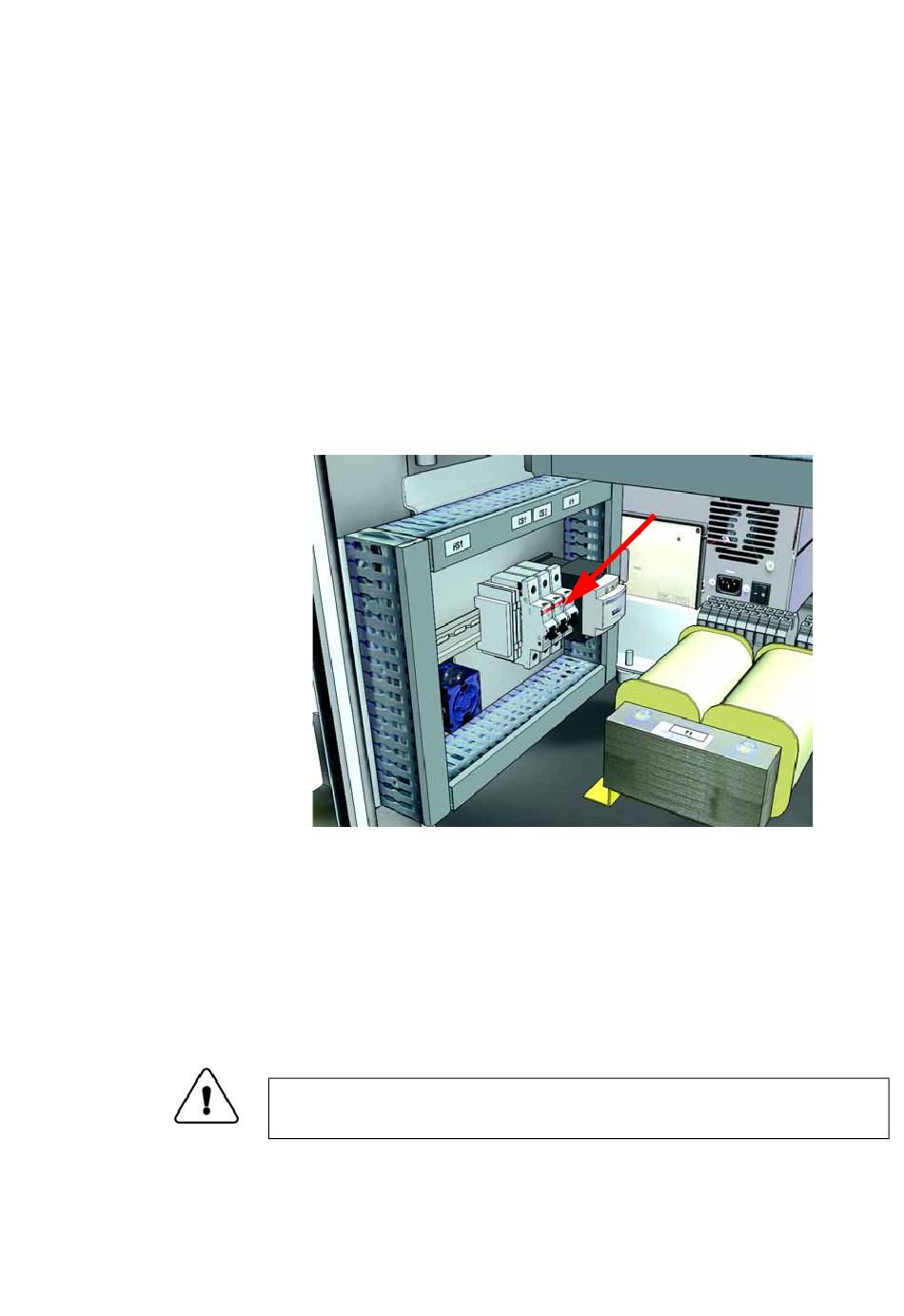

Abbildung 5-9. Sicherungsautomaten für die Pumpen
Ein Sicherungsautomat, CB4, für die Netzstromversorgung der übrigen System-
komponenten, ebenfalls mit einem Nennwert von 10 A, befindet sich auf der
gegenüberliegenden Seite des Gehäuses.
UL-Normsysteme
UL-Normsysteme sind mit zusätzlichen Sicherungsautomaten, CB5, CB6 und
CB7, zur Sicherung der Gleichstromversorgung des integrierten Computers, des
LCD-Monitors und der Instrumente im Elektronikgehäuse ausgestattet.
WARNUNG! Das Gehäuse darf nur von autorisiertem Personal geöffnet
werden.
Technische Daten und Systemkomponenten 5
41
