4 Installation
4.6 Anschlüsse
20
Anschluss über eine unterbrechungsfreie Stromversorgung
An das System kann eine optionale unterbrechungsfreie Stromversorgung (USV)
angeschlossen werden. GE Healthcare bietet keine im Lieferumfang des Systems
enthaltene USV an. Das System ist jedoch für den USV-Betrieb konzipiert.
VORSICHT! Für USV-Spannungen von 100 – 240 V. Max. 120 V zur Erde an
UL-Systemen.
VORSICHT! Zur Vermeidung von Kompatibilitäts- und/oder Anschlussfehlern
darf der Anschluss an eine USV nur von autorisiertem Personal durchgeführt
werden. Weitere Informationen können bei der zuständigen Vertretung von
GE Healthcare eingeholt werden.
4.6.2
Anschluss an das Steuer- und Kommunikationssystem
Die internen Kommunikationskabel zwischen den Systemkomponenten und
dem integrierten Steuercomputer sind bei der Lieferung des Systems bereits
angeschlossen. Die Bedienkonsole und externen Kommunikationsverbin-
dungen, z. B. Netzwerk, müssen angeschlossen werden, nachdem das System
an seinen vorgesehenen Installationsort gebracht wurde.

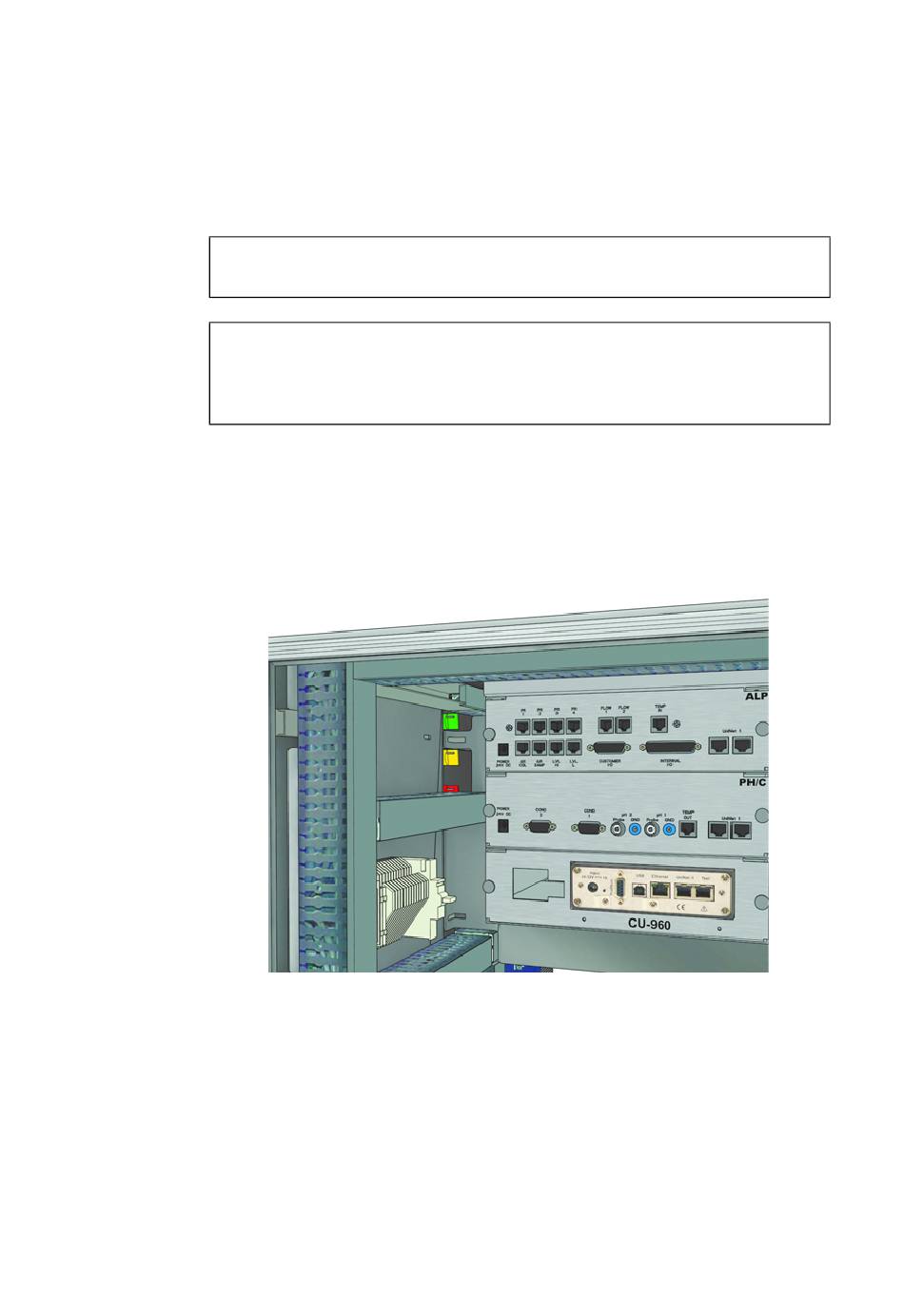

Abbildung 4-1. Die Steuereinheit CU-960 und Monitore ALP-900 und pH/C-902
Die Bedienkonsole
Die Bedienkonsole ist in der Transportkiste des Systems in einem eigenen
Karton verpackt.
•
Den Karton öffnen und die fertig montierte Konsole herausnehmen. Die
seitlichen Styroporstützen können zum Anheben verwendet werden.
•
Die seitlichen Styroporeinlagen entfernen.
•
Den Konsolenarm vorsichtig über den Griff schieben, bis er fest positioniert
ist, wie nachfolgend dargestellt:
ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
