ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
5.7
Notabschaltung
ÄKTAprocess-Systeme sind mit zwei roten Not-Aus-Tastern ausgestattet
(Nummer 1 und 2 in der folgenden Abbildung – Nummer 3 zeigt den System-
hauptschalter). Die Not-Aus-Taster schalten die Pumpenmotoren sofort ab. Der
integrierte Computer und andere Komponenten werden weiter mit Strom
versorgt, und es kommt zu keinem Datenverlust.

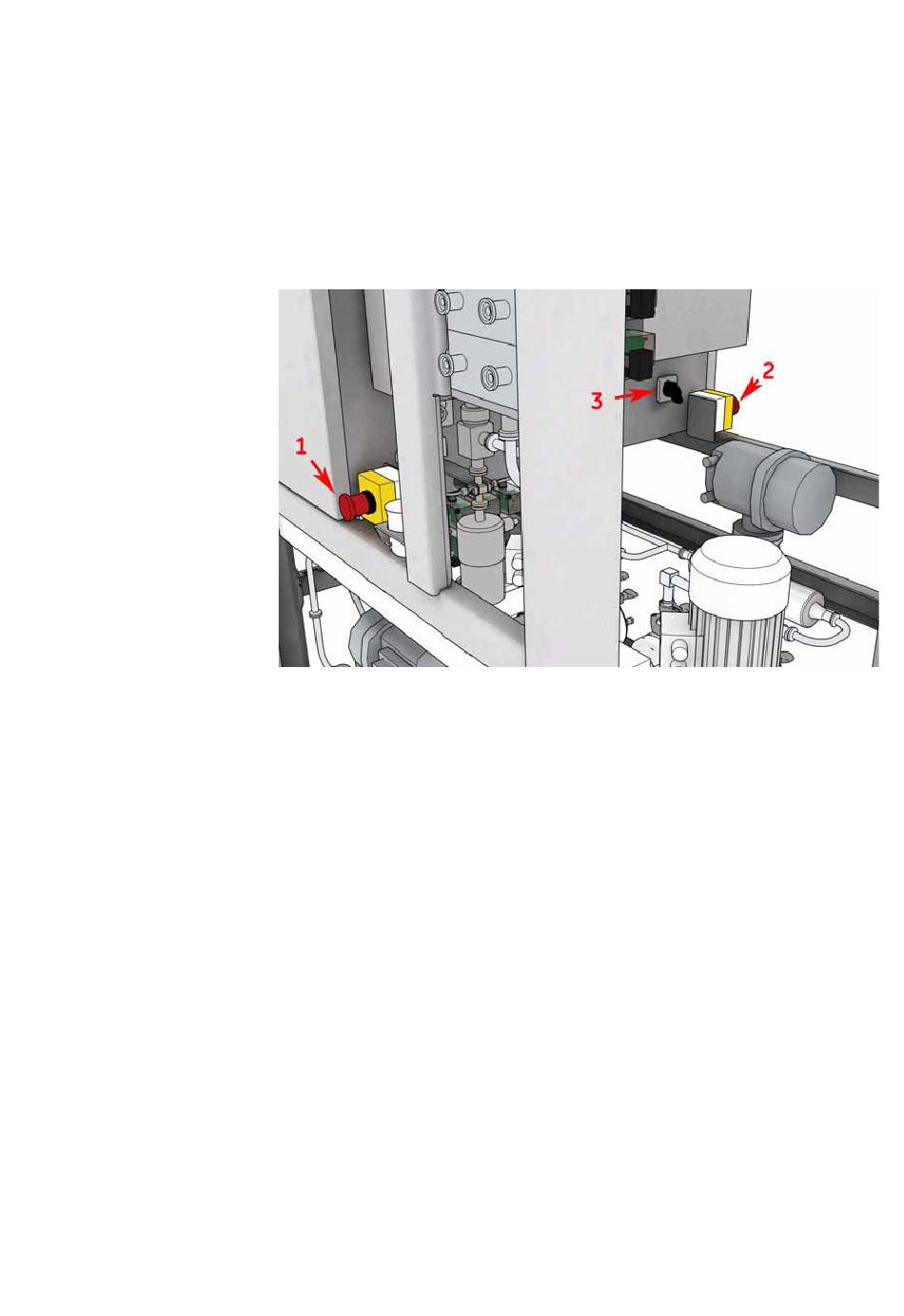

Abbildung 5-10. Not-Aus-Taster und Systemhauptschalter
Beim Betätigen eines Not-Aus-Tasters werden die Ventile in der folgenden
Reihenfolge geschlossen:
1
CIP/AxiChrom-Säulenfüllungsventile
2
Einlass-A-Ventile / Einlass-B-Ventile (optional) / Probeneinlassventile
(optional)
3
Blasenfalleventile
4
Filterventile (optional)
5
Probenanschlussventile (optional)
6
Ventile der Säule 1
7
Ventile der Säule 2 (optional)
8
Auslassventile
Technische Daten und Systemkomponenten 5
43
