Systeme Für 1 Zoll-Rohrleitungen - GE ÄKTAprocess-System Bedienungsanleitung

5 Technische Daten und Systemkomponenten
5.1 Systemüberblick
34
5.1.2 Systeme für 1 Zoll-Rohrleitungen
Die folgenden Abbildungen zeigen ein typisches System für ein Rohrlei-
tungsmaß von 1 Zoll.
1

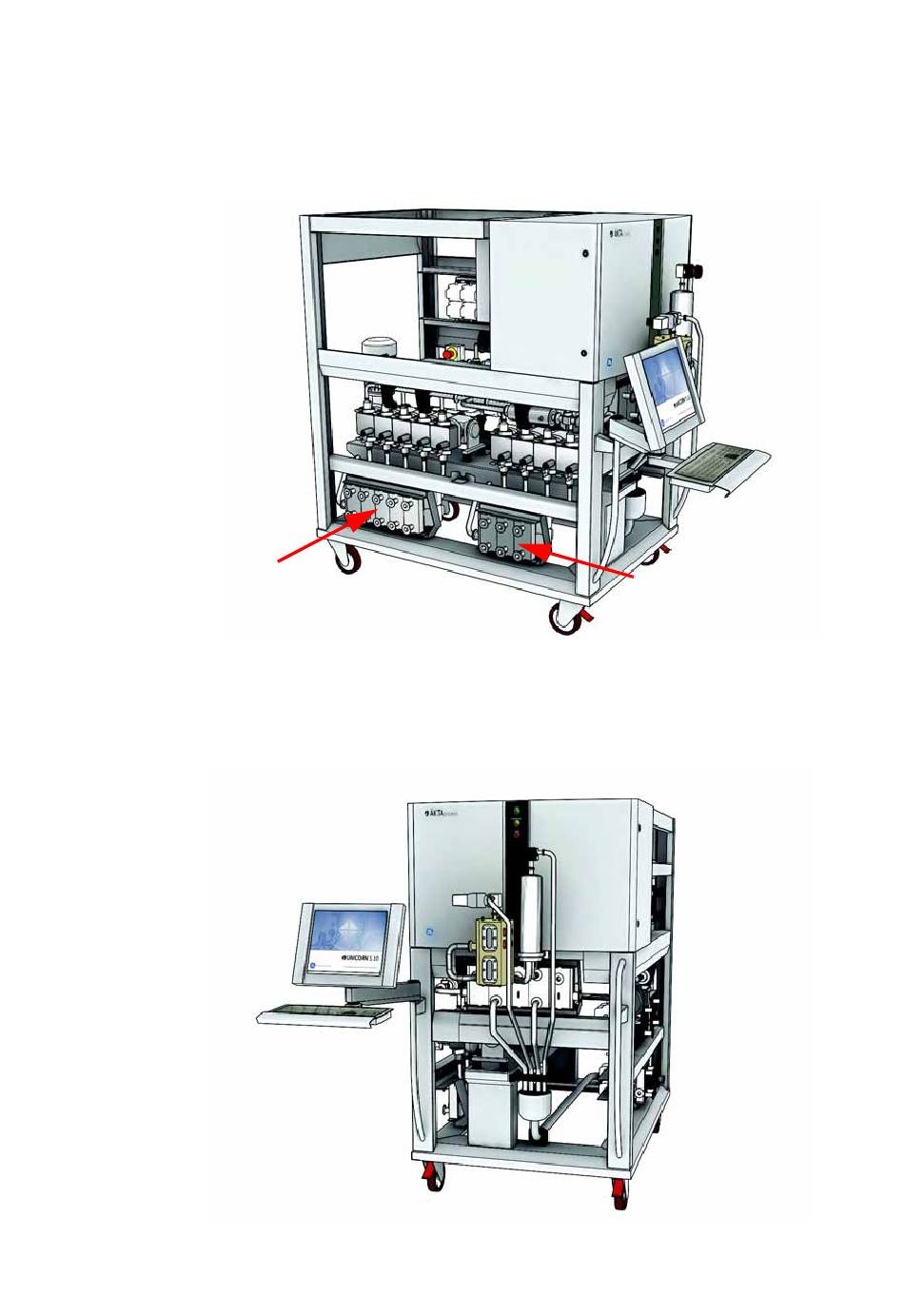

Abbildung 5-4. 1 Zoll-ÄKTAprocess-System – Ansicht der Pumpeneinlassseite des
Systems
1. Einlassventile A (Einlass A1 - A10)
2. Einlassventile B (Einlass B1 - B6)
Abbildung 5-5. 1 Zoll-ÄKTAprocess-System – Ansicht der Bedienkonsolenseite
ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
