5 Technische Daten und Systemkomponenten
5.14 Ventile
54
Hinweis: Einzelne Systemkomponenten sind ebenfalls mit Anzeigelampen
ausgestattet. Die Funktionen der Anzeigelampen werden in diesem
Kapitel zusammen mit den jeweiligen Komponenten beschrieben.
5.14
Ventile
Mit Ausnahme des manuell betätigten Luftauslassventils am Filtergehäuse
handelt es sich bei allen Ventilen um druckluftbetätigte Membranventile. Zwei
Ventile sind in einem Ventilblock kombiniert. Die Konfiguration der Einlass- und
Auslassventile ist identisch.
Jedes Ventil besteht aus einem Ventilgehäuse, einer Membran und einem
Stellglied. Das Stellglied kann zur einfacheren Wartung und Reparatur direkt
außen am System demontiert werden.
Aufgrund ihrer Größe und ihres Gewichts sind die Ventile für 1 Zoll-Systeme auf
drehbaren Haltern montiert. Die Ventilbaugruppen können zum leichteren
Zugang bei Wartungs- und Reparaturarbeiten umgedreht werden.

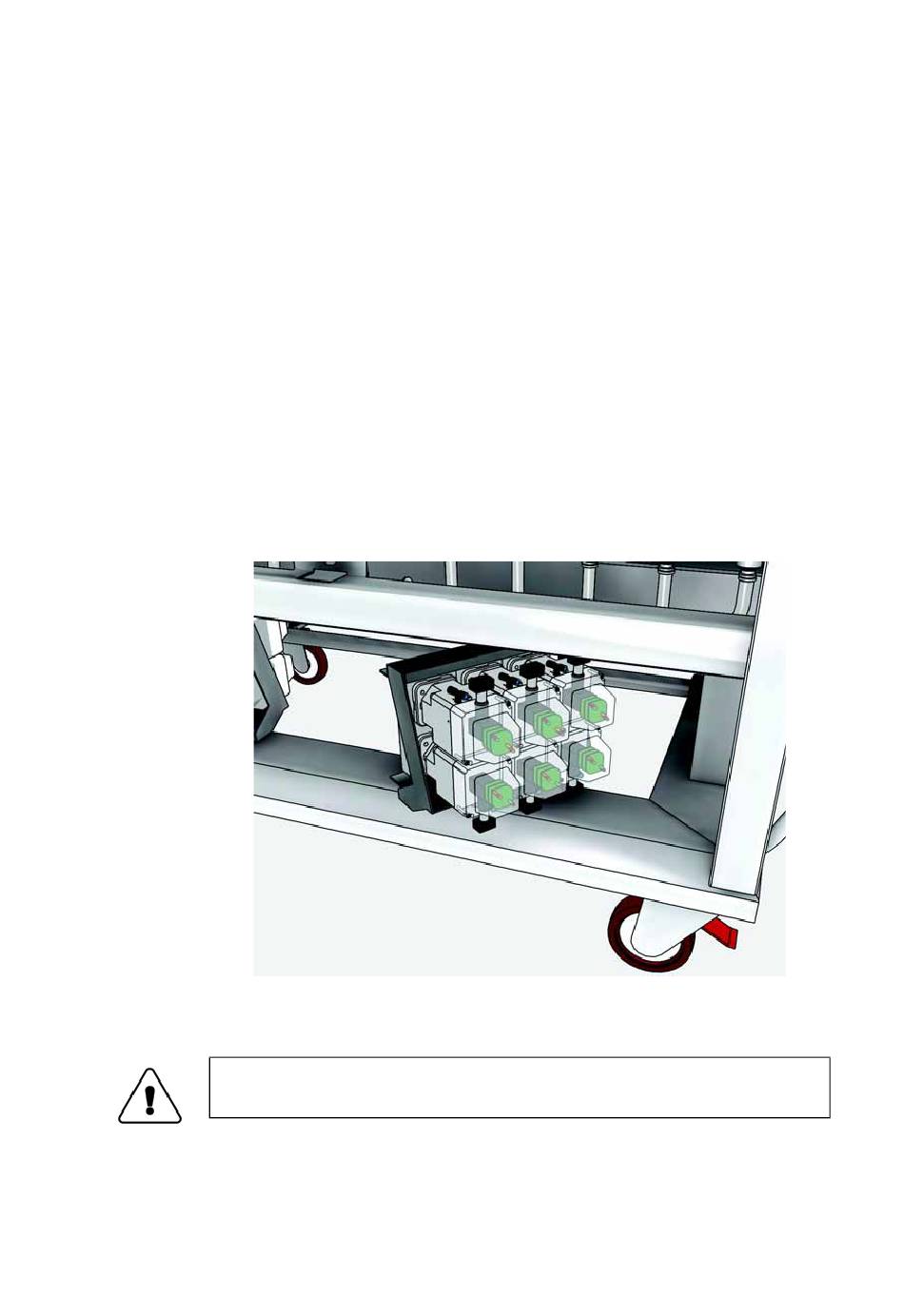

Abbildung 5-13. Zur Wartung umgedrehte Ventile eines 1 Zoll-Systems
WARNUNG! Es ist darauf zu achten, beim Drehen der Ventilbaugruppen
keine Körperteile einzuklemmen, um Verletzungen zu vermeiden.
Jedes Ventil ist in der Grundstellung geschlossen. Wenn kein Steuersignal
anliegt, kehren die Ventile in die Grundstellung zurück, z. B. wenn die Netzstrom-
versorgung ausgeschaltet ist.
