ÄKTAprocess Bedienungsanleitungen für das System 28-9353-86 Ausgabe AD
•
Pin 1 und 9 stellen einen schließenden Relaiskontakt (max. 24 V/0,10 A) für
ein Alarmgerät, z. B. eine Warnlampe, einen Summer oder eine ähnliche
Vorrichtung, bereit. Der externe Alarm wird beim Aktivieren des internen
Summers ausgelöst.
•
Pin 11 und 12 dienen zum Empfang eines Ein-Signals einer optionalen USV,
d.h., sie sind während eines Stromausfalls aktiv, wenn eine USV die
Stromversorgung übernimmt.
Für die Kundenein-/-ausgänge steht eine Vielzahl von Anwendungen bereit.
Weitere technische Informationen sind in der Systemdokumentation oder bei
Ihrer zuständigen GE Healthcare-Vertretung erhältlich.
4.6.3
Anschluss an eine Druckluftversorgung
WARNUNG! Überprüfen, dass der Druckluftregler für die Steuerluftversorgung
auf den in der Systemdokumentation angegebenen Druck eingestellt ist.
Die Anschlüsse für die Instrumentenluftversorgung am ÄKTAprocess-System
sind mit „PNEUMATIC AIR SUPPLY" gekennzeichnet. Sicherstellen, dass die auf
dem Systemetikett angegebenen Mindestanforderungen mit der zu verwen-
denden Luftversorgung übereinstimmen.

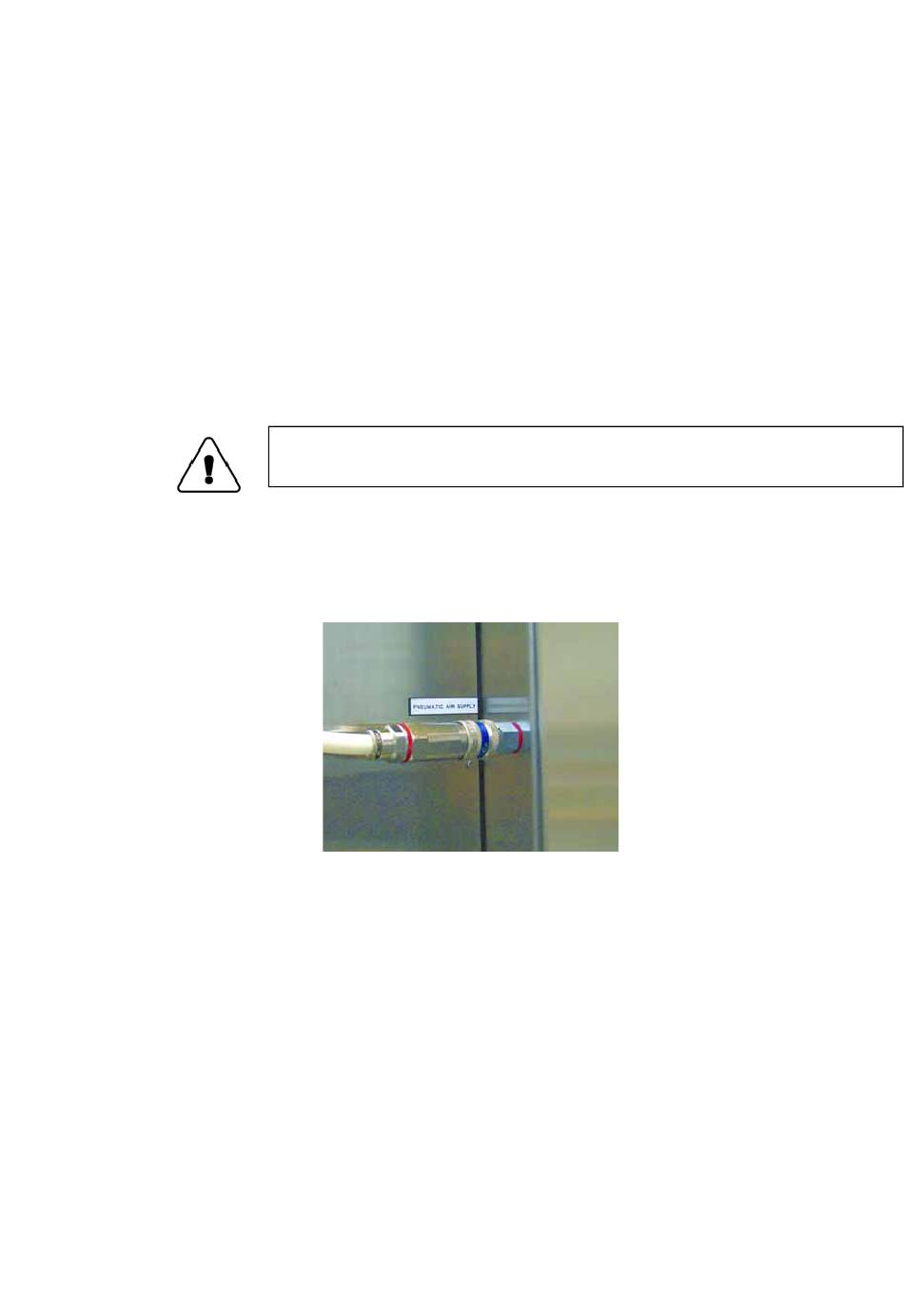

Abbildung 4-4. Anschluss der Steuerluftversorgung, Gehäuse-30-System.
Wenn die Druckluftversorgung am System angeschlossen ist, kann der Druck
mit dem am Druckregler im Inneren des Gehäuses angebrachten Manometer
geprüft werden. Falls erforderlich, kann der Druck mit dem oben am Regler
angebrachten Drehknopf auf den vorgesehenen Bereich zwischen 5,5 und 7 bar
eingestellt werden. Der empfohlene Druck beträgt 6 bar. Wenn der Druck unter
5 bar abfällt, wird ein Alarm ausgelöst.
Installation 4
25
