6.3.2 Schnittstellen und Anschlüsse

6.3.2.1 Darstellung der Schnittstellen, galvanische Trennung

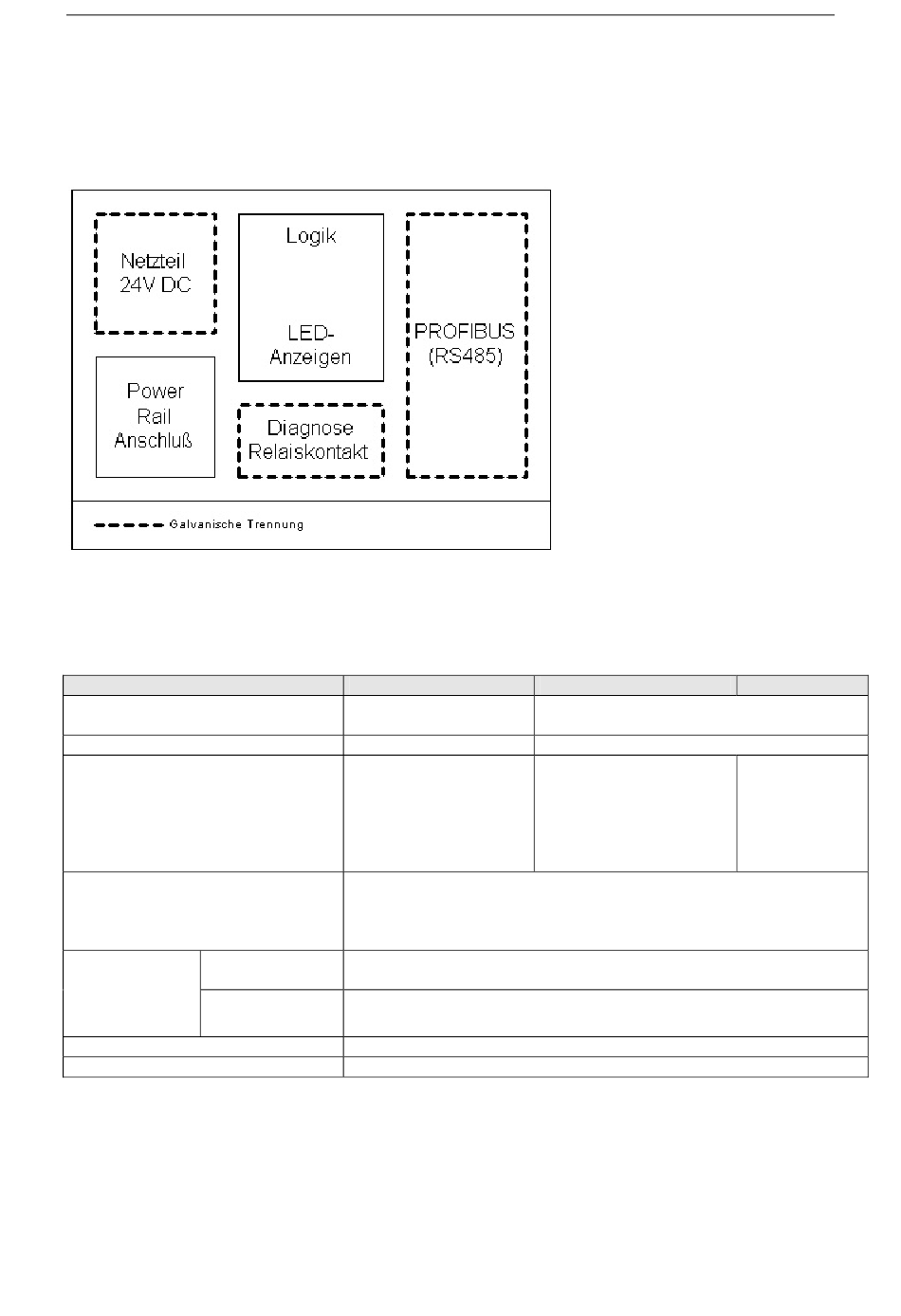

Die folgende Abbildung gibt eine Übersicht, über die Schnittstellen des PRB.
Abb. 15: Übersicht Schnittstellen Power-Rail-Booster
6.3.2.2 Verdrahtungsrichtlinien für Schnittstellen
Die folgende Abbildung gibt eine Übersicht, über Verdrahtungsrichtlinien des PRB.
Verdrahtungsregeln für ...
Verwendbare Leitung
Schirmauflegung
Leitungsführung
Anschließbare
Querschnitte
für massive
Leitungen
Anschließbare Ohne
Querschnitte Aderendhülse
für flexible
Mit
Leitungen
Aderendhülse
Abisolierlänge
Aderendhülsen

Abb. 16: Verdrahtungsrichtlinien Schnittstellen Power-Rail-Booster

Copyright  Siemens AG 2003 All rights reserved. 6ES7 972-4AA01-0XA0
G34924-R2100-U2-A1
Power 24 V DC
Ungeschirmt/ geschirmt
starr / flexibel
nicht erforderlich
Keine besonderen
Anforderungen
0,2 bis 2,5 mm²
0,2 bis 2,5 mm²
0,25 bis 2,5 mm²
10 mm
Nach DIN 46228
Power Rail A / B
Ungeschirmt/ geschirmt
starr / flexibel
nicht erforderlich
Funktionserde parallel
führen (z.B. zusätzliche
Ader, beidseitig
aufgelegt) Vorzugsweise
3-/ 5- adrige Leitung
verwenden.
Stand: 09/2003
SF OUT
Keine
besonderen
Anforderungen
Seite 26 von 41
