Die Serien MSC Serie 7401 / 7802 / 7602 sind Ein- und Zweikanal-Miniatur-Sensor-Controller für den Betrieb
von induktiven Wegsensoren nach dem LVDT-Prinzip (Vollbrücke) und für Halbbrücken-Sensoren.
Eine Oszillatorelektronik speist die Primärspule mit einem Wechselstrom konstanter Frequenz und Amplitude.
Für eine optimale Ansteuerung der jeweiligen Sensoren wird die Frequenz und die Speisespannung einge-
stellt, siehe 5.
Die Demodulatorelektronik wandelt das Signal der beiden (Sekundär-) spulen in das eingestellte Ausgangssi-
gnal um. Zur Anpassung an die jeweilige Aufgabenstellung stehen dem Anwender Einstellungsmöglichkeiten
für Nullpunkt und Verstärkung zur
Das Ausgangssignal steigt, wenn der Stößel eingeschoben wird. Wird die umgekehrte Wirkrichtung benötigt
(d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), dann tauschen Sie die Anschlüsse sec+
und sec-, oder stellen dies entsprechend im Controller
20 mA 10 V
12 mA
4 mA

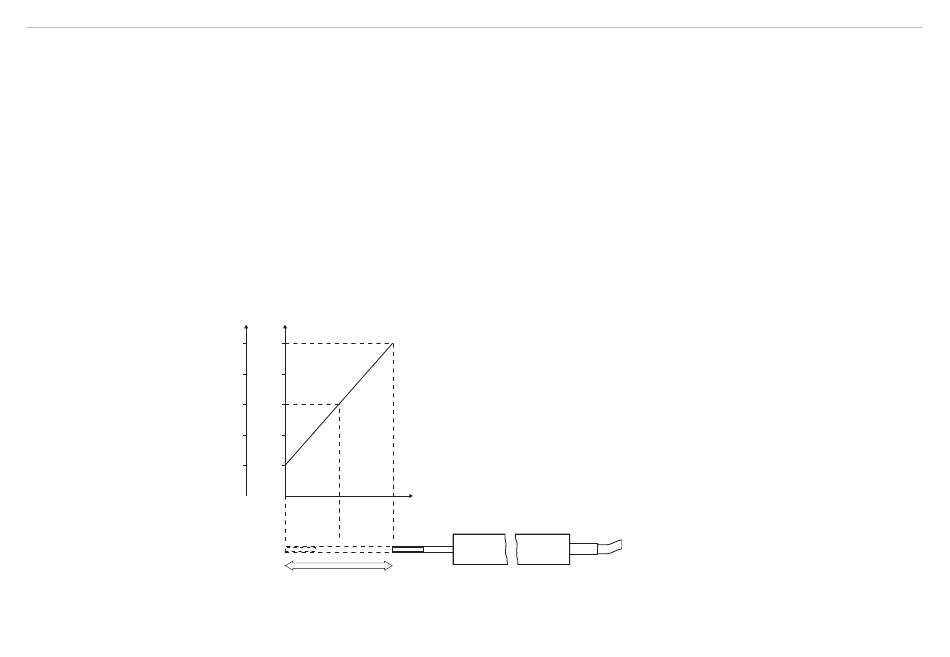

Abb. 1 Messprinzip
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Funktionsprinzip, Technische Daten
Prinzip
Verfügung, siehe
Signal
6 V
2 V
0 %
50 %
100 %
Stößel
Messbereich
5.
ein, siehe
5.3.4.
Sensor
