Produktübersicht - Crowcon IRmax Installations-, Bedienungs- Und Wartungsanleitung

Konzept und Sicherheit
Produktübersicht
Der IRmax-Detektor ist ein Infrarot-Gasdetektor, der zur Detektion von üblichen Kohlenwasserstoffgasen
im Bereich von 0 bis 100% UEG (Untere Explosionsgrenze: die Mindestkonzentration in Luft, bei der
eine Zündung auftreten kann) bestimmt ist.
Der IRmax-Detektor ist ein zugelassener flammensicherer (Exd) Detektor, der zur Verwendung in
Gefahrenbereichen der ATEX Zone 1 oder Zone 2 geeignet ist. Zur Identifikation des Zulassungstyps,
der sich auf das gelieferte Produkt bezieht, siehe Zulassungsetikett an der Seite des IRmax-Detektors.
Hinweis: Wenn der IRmax-Detektor kein Zulassungsetikett hat, ist der Detektor nicht zur
Verwendung in Gefahrenbereichen zugelassen.
NOTES:
1. ALL TEXT TO BE ETCHED BELOW SURFACE AND INK
FILLED BLACK
2. HATCHED AREA TO BE USED FOR ALTERNATIVE
CERTIFICATION MARKINGS
CHECKED: DWW APPROVED: PB

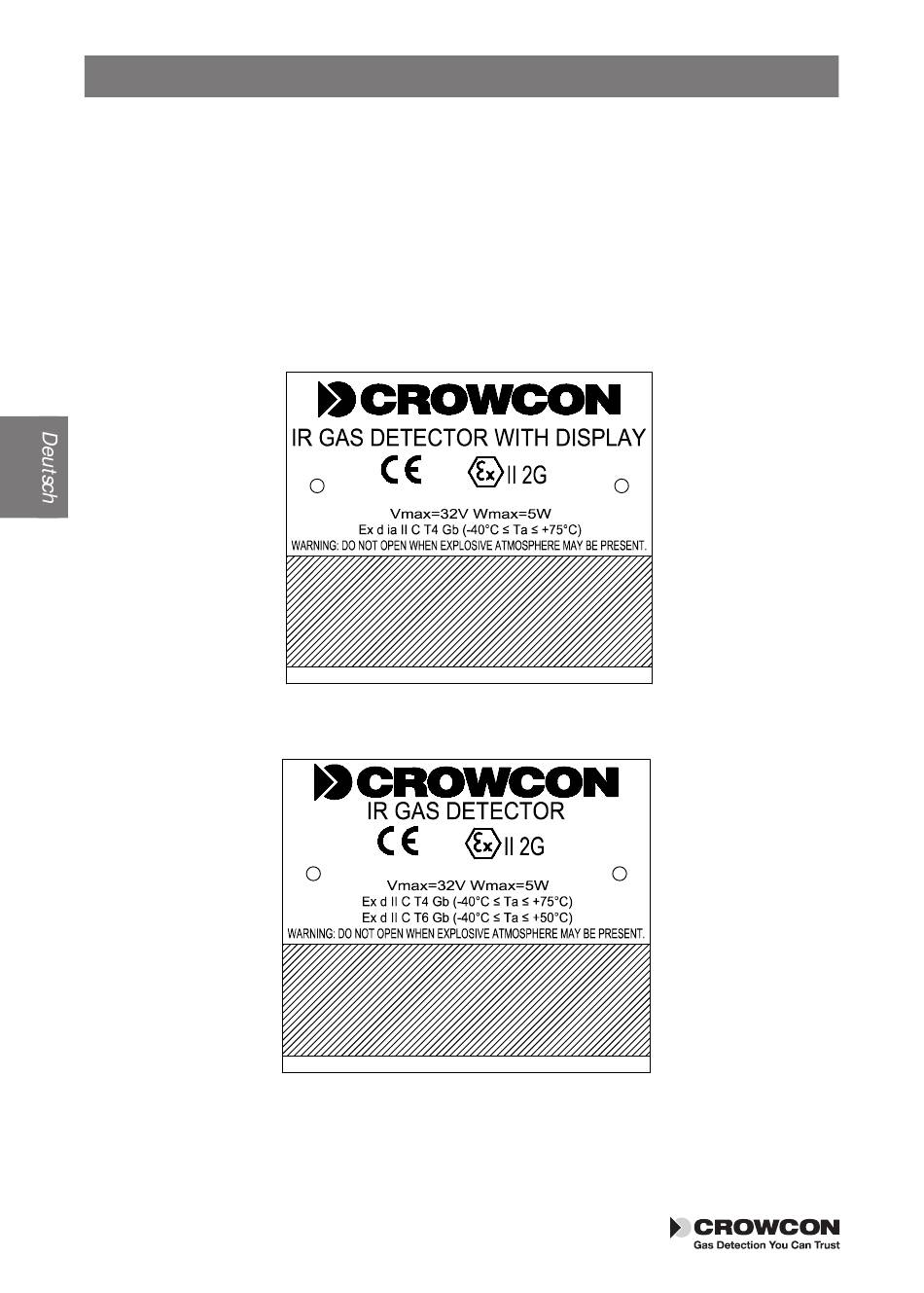

Diagramm 1: IRmax-Detektor-Zertifizierungsetiketten
50
ISSUE DATE DRN
1180
Baseefa09ATEX0220X IECEx BAS 09.0104X
Abingdon, United Kingdom, OX14 1DY
Mit einem IR Display-Zubehör verwendete Detektoren
1180
Baseefa09ATEX0206X IECEx BAS 09.0109X
Baseefa09ATEX0220X IECEx BAS 09.0104X
Abingdon, United Kingdom, OX14 1DY
Abingdon, United Kingdom, OX14 1DY
Ohne IR Display-Zubehör verwendete Detektoren
MATERIAL
FINISH
Baseefa09ATEX0206X IECEx BAS 09.0109X
1180
TOLERANCES TITLE
SCALE
A4
1180
