1.1 General

La configuración de cada IRmax se identifica por una etiqueta colocada en el cuerpo principal. Cuando
contacte con Crowcon para obtener asesoría o repuestos, indique el nombre del producto, el número
de pieza y el número de serie.
1.2 Descripción del producto
El detector IRmax comprende un cuerpo principal de acero inoxidable 316, una cubierta impermeable
antiestática sobre la óptica y la cámara de medición de gas y un conjunto electrónico. También se le
puede instalar un módulo IR Display. Las instrucciones para instalar la IR Display se muestran en el
manual de la IR Display (M07061).
Puede suministrarse un pasacables de conexión opcional para permitir que el detector IRmax se instale
directamente en cajas de conexiones auxiliares con entradas de cable M20 o NPT de ½" .
57
60.5
en total
Todas las dimensiones se expresan en milímetros

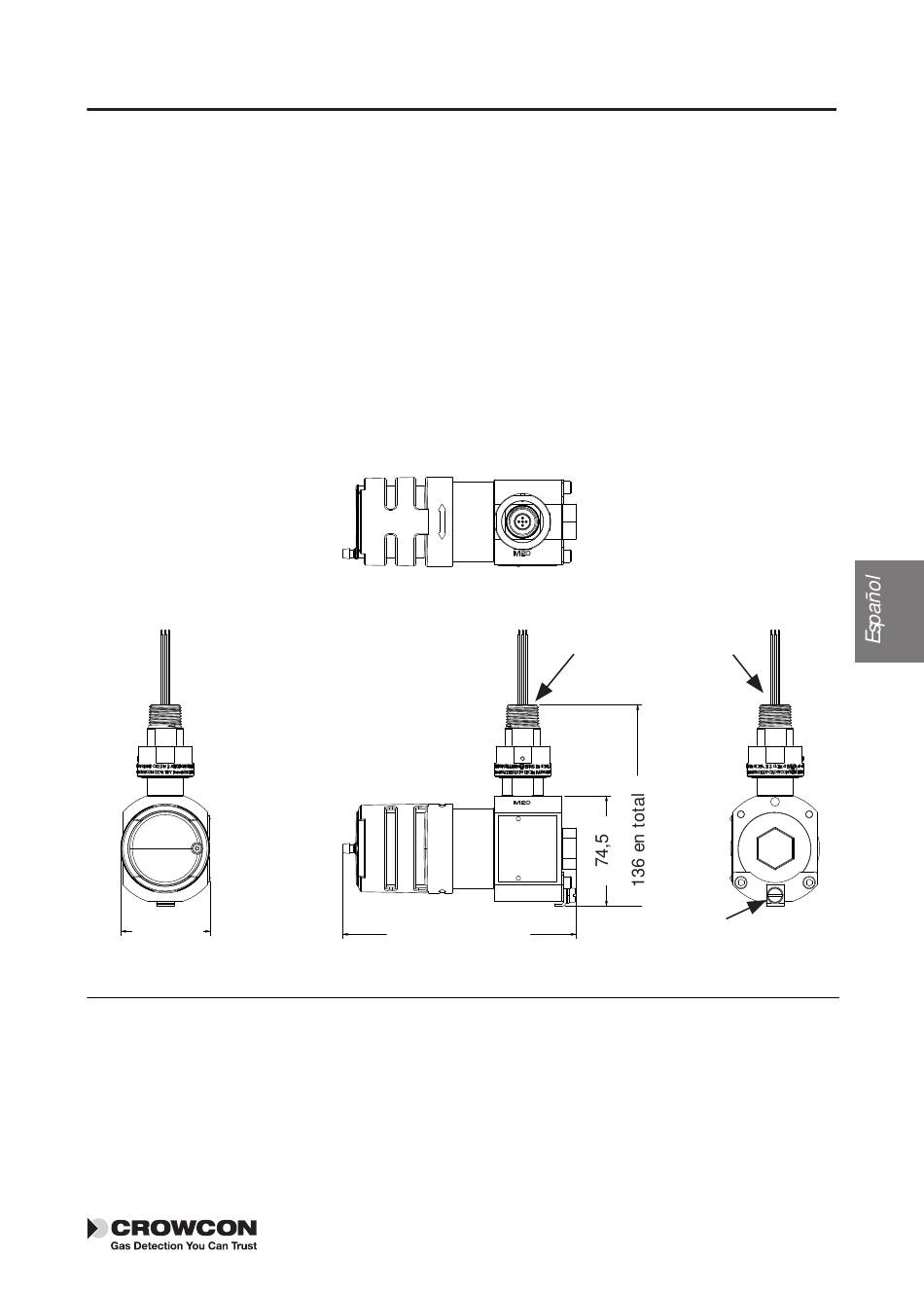

Diagrama 2: Vista dimensionada del detector IRmax
Nota: el cuerpo del detector IRmax se suministra con dos entradas de cable: una es M20, la
otra NPT de 1/2". La entrada de cable no especificada cuando se pide un detector IRmax se
sellará utilizando un tapón certificado. El detector IRmax debe instalarse con ambas entradas
de cable selladas: una con un pasacables, la otra con un tapón certificado.
Pasacables M20 o
NPT de 1/2"
158 en total
157.5
1. Introducción
Pasacables opcional
Terminal de
conexión a tierra
externa (TIERRA)
75
