1.1 Algemeen

De configuratie van elke IRmax detector wordt aangegeven door een label op het huis. Als u contact
opneemt met Crowcon voor advies of reserveonderdelen, vermeldt dan het onderdeelnummer en
het serienummer.

1.2 Productbeschrijving

De IRmax detector bestaat uit een huis van 316 roestvrij staal, een antistatisch weersbestendige kap
over de optische delen en een gasmetingskamer en een elektronicagedeelte. Er kan ook een IR Display
bevestigd worden. Instructies voor het aanbrengen van de IR Display staan in de handleiding bij de
IR Display (M07061).
Er kan een optionele ringpakking geleverd worden, zodat de IRmax detector rechtstreeks op extra
aansluitdozen aangesloten kan worden met een kabelinvoer van M20 of ½" NPT.
60.5
57
totaal
Alle afmetingen zijn in millimeters

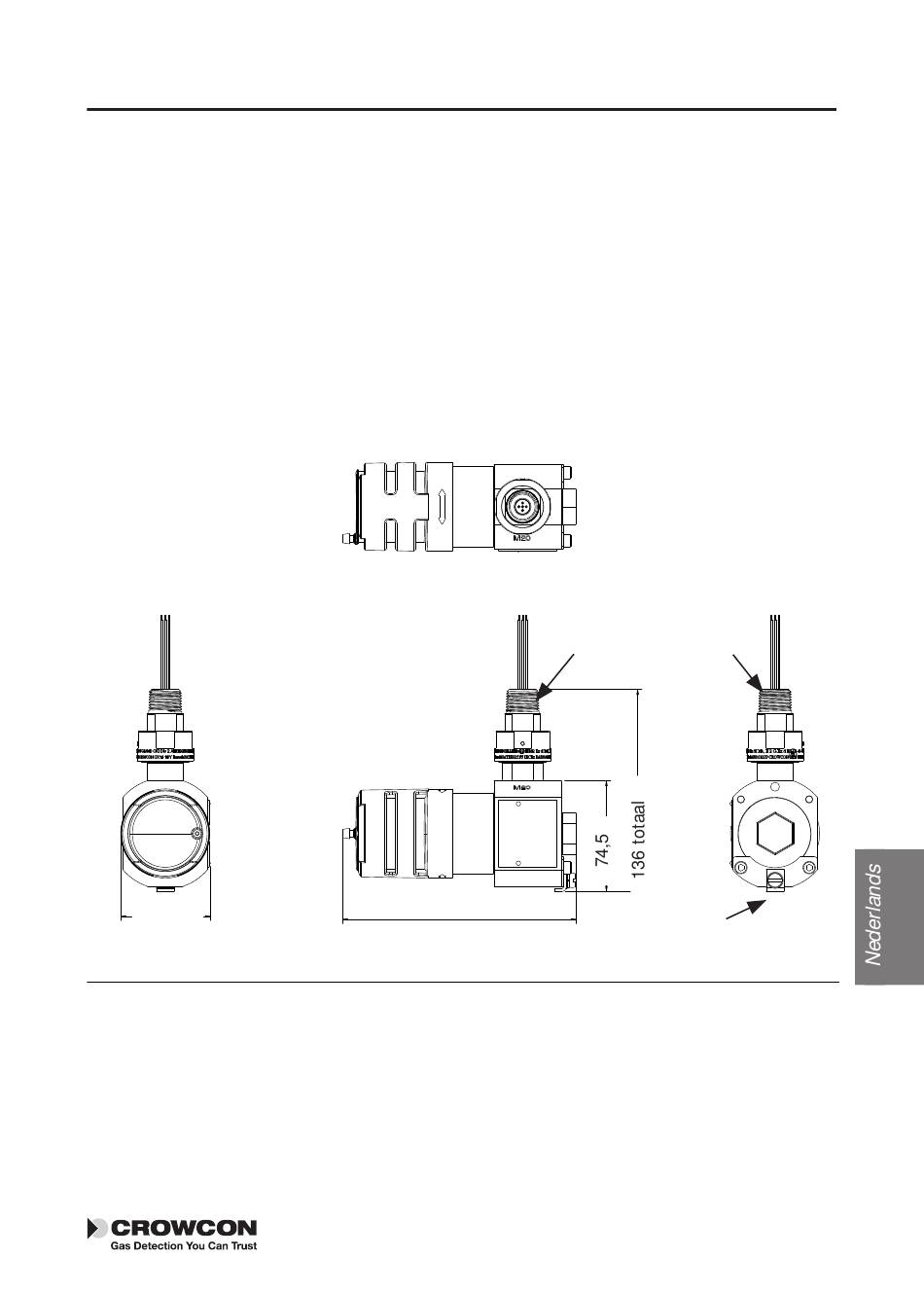

Afbeelding 2: IRmax detector dimensionaal aanzicht
N.B.: De behuizing van de IRmax detector wordt met twee kabelingangen geleverd; één
is M20, één is 1/2" NPT. De kabelingang die niet gespecificeerd is bij het bestellen van een
IRmax detector wordt met een gecertificeerde plug afgesloten. De IRmax detector moet
geïnstalleerd worden met beide kabelingangen afgedicht: één met een kabelpakking, de
ander met een gecertificeerde eind plug.
kabelpakking
M20 of 1/2" NPT
157.5
158 totaal

1. Inleiding

Optionele ringpakking
Externe
aardeklem
(AARDE)
