1. Introducción

‘



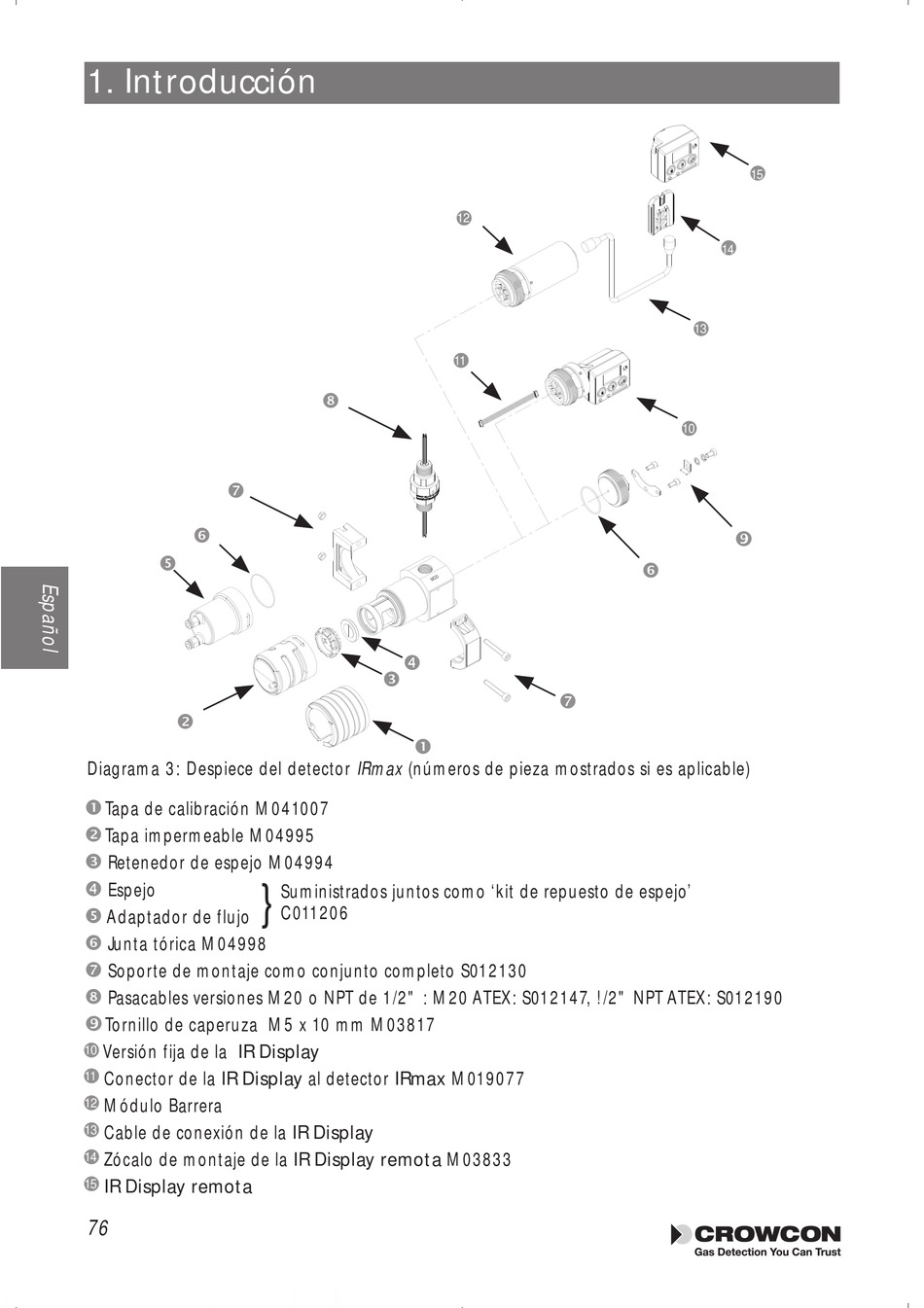

Diagrama 3: Despiece del detector IRmax (números de pieza mostrados si es aplicable)
Œ
Tapa de calibración M041007

Tapa impermeable M04995
Ž
Retenedor de espejo M04994

Espejo

Adaptador de flujo
‘
Junta tórica M04998

Soporte de montaje como conjunto completo S012130
“
Pasacables versiones M20 o NPT de 1/2" : M20 ATEX: S012147, !/2" NPT ATEX: S012190
”
Tornillo de caperuza M5 x 10 mm M03817
Versión fija de la IR Display
10
Conector de la IR Display al detector IRmax M019077
11
Módulo Barrera
12
Cable de conexión de la IR Display
13
Zócalo de montaje de la IR Display remota M03833
14
IR Display remota
15
76
“

Ž
Œ
}
Suministrados juntos como 'kit de repuesto de espejo'
C011206
12
11

15
14
13
10
”
‘
