2. Installation
d. Befestigten Sie die zwei Halterungen, so dass der IRmax-Detektor fest an seinem Platz
gehalten wird. Setzen Sie die wetterfeste Kappe wieder auf.
e. Sobald der IRmax-Detektor sicher angebracht worden ist, nehmen Sie die rückwärtige
Mutter des IRmax-Detektors ab, um den Zugang zu den Kabelanschlüssen zu ermöglichen.
f. Bereiten Sie das Kabel vor. Crowcon empfiehlt ein stahldrahtbewehrtes (SWA) 1,5 mm
Kabel (andere Kabeltypen können unter der Voraussetzung verwendet werden, dass sie
mit Exd-zugelassenen Verschraubungen kompatibel sind). Bringen Sie eine geeignete
zugelassene Exd-Kabelverschraubung an, führen Sie die Kabelleiter durch das Gehäuse
des IRmax-Detektors und schrauben Sie die Kabelverschraubung ein. Befestigen Sie die
Verschraubung und gewährleisten Sie, dass der Kabelmantel an der Kabelverschraubung und
dem IRmax-Detektor-Gehäuse geerdet ist. Hinweis: Vergessen Sie nicht, die rückwärtige
Mutter nach dem Einbau des Kabels wieder anzubringen.
2.4 Installation mit Doppelverschraubung und
Hilfsverteilerkasten
Diese Option ist erforderlich, wenn der IRmax-Detektor an einen vorhandenen zugelassenen Exe- oder
Exd-Hilfsverteilerkasten angeschlossen werden soll.

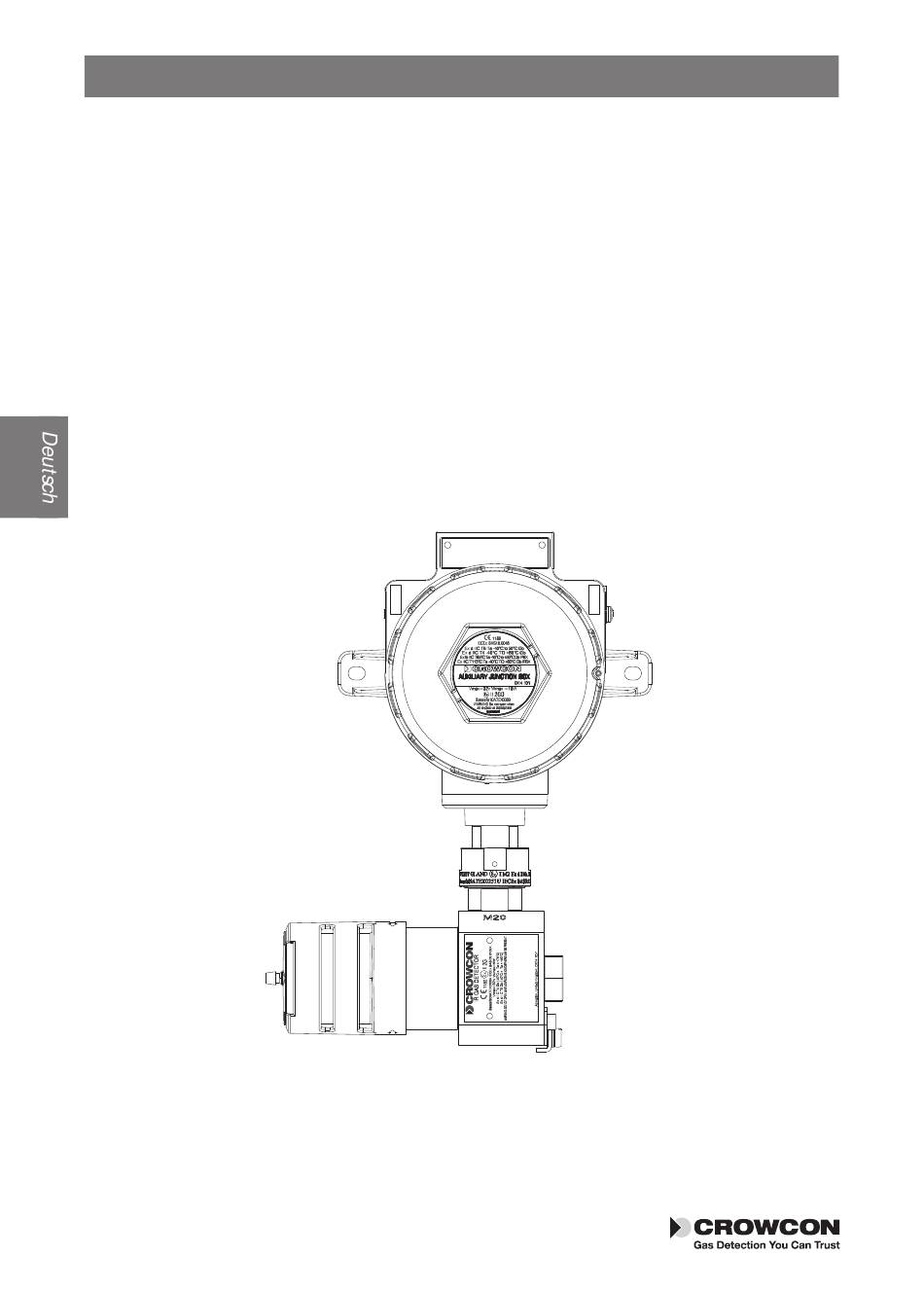

Diagramm 6: IRmax-Detektor am Verteilerkasten angeschlossen
